ПУСКОВОЕ УСТРОЙСТВО ПУ-12/24В-1000А
ПУ-12/24В-1000А



ОБЩИЕ СВЕДЕНИЯ

Предназначено для буферного пуска двигателей внутреннего сгорания транспортных средств напряжением бортовой сети 12В или 24В.

Структура условного обозначения

Устройство ПУ-12/24В-1000А:

ПУ – устройство пусковое;

1000А – максимальный выходной ток 1000 А;

12/24В – выходное номинальное напряжение 12/24В.

Условия эксплуатации

Помещения с температурой окружающей среды от  -40 до + 40ºС, не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов, атмосферное давление – 630…800 мм. рт. ст. , относительная влажность воздуха (при +25ºС) – 80%



ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- напряжение, В...................................................……......…………..380

- частота, Гц.........................................................…..………………..50

- число фаз…………………………………………………………….3

2. Выходное напряжение, В……………………………………… 12, 24

3. Максимальный выходной выпрямленный ток, А……………..1000

4. Габаритные размеры, мм........................................……….. 740х470х1135

5. Масса, кг, не более........................................................………..…80



Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.



КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Устройство представляет собой неуправляемый выпрямитель, собранный по трехфазной мостовой схеме.

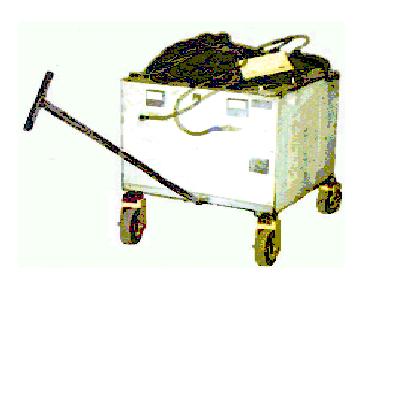

Конструктивно ПУ выполнено в виде сварного каркаса из труб прямоугольного сечения, сзади и с боков закрытого съемными перфорированными обшивками,  каркас снабжен ручкой  и колесами, чем обеспечивается удобство перемещения ПУ по обслуживаемой территории. Устройство оснащено вольтметром для индикации напряжения, амперметром для индикации стартерного тока и переключателем 12/24 В в зависимости от бортовой сети автомобиля.

Внутри каркаса на уголках и кронштейнах размещены:

силовой трансформатор;

выпрямитель на силовых диодах;

выключатель-разъединитель.



КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

Пусковое устройство ПУ-12/24В-1000А ………….……1 шт.

Розетка РШ-30-0-В-2Г/380-ухл4…………………...…….1 шт.

Провод………………………………..……………...…….2 шт.

Упаковка ……………………………………………….….1 шт.

Эксплуатационная  документация.……………....…….1 компл.






Сделать заказ и запросить дополнительную информацию по ПУ-12/24В-1000А Вы можете здесь.
