ВЫПРЯМИТЕЛЬ В-ОПЕ-ТМ-1(2) СЕРИЯ Б1

ОКП 34 1521


В-ОПЕ-ТМ-1(2) серия Б1

Назначение

Выпрямители предназначены для катодной защиты подземных металлических сооружений (нефтепроводов, газопроводов и других трубопроводов различного назначения, объектов коммунального хозяйства, резервуаров, хранилищ и др. объектов) от электрохимической коррозии, в т.ч. в грунтах с повышенной агрессивностью, а также в зонах воздействия блуждающих токов.

Особенности


  • Выпрямители В-ОПЕ-ТМ-1 предназначены для размещения на открытом воздухе, климатическое исполнение У категории размещения 1, а выпрямители В-ОПЕ-ТМ-2 предназначены для установки в закрытых помещениях или в устройствах распределительных для катодной защиты (УКЗВ, УКЗН и др.), климатическое исполнение У категории размещения 2. Измерение и поддержание защитного тока или суммарного потенциала.

  • По требованию заказчика для учета общего времени работы выпрямителя может устанавливаться дополнительный счетчик.

  • Конструкции выпрямителей предусматривают возможность использования их в системах, оборудованных комплексом телемеханики.

    Условия эксплуатации


  • Обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
    - верхнее значение температуры окружающего воздуха + 45 °С;
    - нижнее значение температуры окружающего воздуха минус 45 °С;
    - верхнее значение относительной влажности окружающего воздуха 98% при температуре 25 °С.

    Нормативное обеспечение


  • Сертификат соответствия РОССRU.АЯ21.Н00410.

  • Разрешение на применение № РСС 00-25802.

  • Соответствуют:
    - ГОСТ 9.602-2005, ГОСТ Р 51164-98;
    - требованиям технических условий ИЖСК.435211.002 ТУ;
    - комплекту документации согласно ИЖСК.435211.002.


  • Выпрямители, предназначенные для экспорта, дополнительно соответствуют требованиям РД 16 01.007-88.

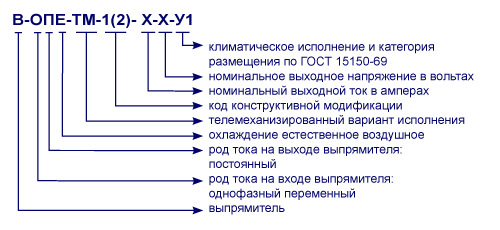

    Структура условного обозначения выпрямителя


    Основные параметры


    Наименование параметров

    Норма для типов

    В-ОПЕ-ТМ-1(2)-20-12-У1(2)

    В-ОПЕ-ТМ-1(2)-25-24-У1(2)

    В-ОПЕ-ТМ-1(2)-42-24-У1(2)

    В-ОПЕ-ТМ-1(2)-42-48-У1(2)

    В-ОПЕ-ТМ-1(2)-63-48-У1(2)

    В-ОПЕ-ТМ-1(2)-100-48-У1(2)

    1. Номинальное выходное напряжение U, В

    12

    24

    24

    48

    48

    48

    2. Номинальный ток I, А

    20

    25

    42

    42

    63

    100

    3. Возможность перевода в режим удвоенного выходного напряжения 2U

    есть

    есть

    есть

    есть

    есть

    есть

    4. Удвоенное выходное напряжение 2U, В

    24

    48

    48

    96

    96

    96

    5. Номинальный ток при удвоенном выходном напряжении 0,5 I, А

    10

    12,5

    21

    21

    31,5

    50

    6. Номинальная выходная активная мощность, кВт

    0,24

    0,6

    1,0

    2,0

    3,0

    4,8

    7. Полная потребляемая мощность, кВА, не более

    0,38

    0,88

    1,47

    2,77

    4,15

    6,27

    8. Коэффициент полезного действия в номинальном режиме, %, не менее

    75

    80

    80

    85

    85

    90

    9. Напряжение питающей сети, В

    165 ... 253

    10. Частота питающей сети, Гц

    50±3; 60±3

    11. Число фаз

    1

    12. Коэффициент мощности в номинальном режиме, не менее

    0,85

    13. Коэффициент пульсаций выходного напряжения, %, не более

    3

    14. Диапазон регулирования выходного напряжения, %, не менее

    1-100

    15. Точность поддержания заданного потенциала на  сооружении, %

    ± 0,5

    16. Точность поддержания выходного (защитного) тока, %

    ± 1,0

    17. Масса, кг, не более

    100 (95)

    110 (105)

    140 (130)

    160(150)

    190(180)

    235(210)

    18. Габаритные размеры, мм:



          В-ОПЕ-ТМ-1

    602x420x825

    602x420x1025

    602x420x1225

          В-ОПЕ-ТМ-2

    752x470x752

    19. Гарантийный срок со дня ввода выпрямителя в эксплуатацию, мес.

    36

    20. Гарантийный срок хранения выпрямителя, мес.

    6

    21. Установленный срок службы, лет

    20

    Примечание:
    1. Номинальные выходные параметры выпрямителя обеспечиваются при номинальном напряжении питающей сети и номинальном  сопротивлении нагрузки.
    2. Качество электрической энергии питающей сети должно соответствовать ГОСТ 13109-97


    Функциональные возможности


  • Обеспечивает работу в следующих режимах:
    — автоматического поддержания суммарного защитного потенциала;
    — стабилизации выходного тока;
    — ручного регулирования выходного напряжения;
    — неуправляемого выпрямителя.

  • Обеспечивает коэффициент пульсации выходного напряжения не более 3%.

  • Рассчитан на работу, когда сопротивление нагрузки имеет любое значение в пределах от 0,1Rном и выше, где
    Rном=Uвых. ном /Iвых. ном.

  • Имеет выходное напряжение Uном и 2Uном (при переключении обмоток силового трансформатора и реактора) при токе нагрузки Iном и 0,5 Iном соответственно.

  • Сохраняет работоспособность при обрыве цепи измерения разности потенциалов. При этом выпрямитель работает при выходном токе, уровень которого устанавливается резистором ТОК блока управления.

  • Допускает на входе измерительной цепи сигнал помехи переменного напряжения частоты 50 и 100 Гц амплитудой не более 10 В.

  • Имеет защиту, обеспечивающую его сохранность при внешних и внутренних коротких замыканиях и устойчивость к перегрузкам.

  • Надежно включается в работу после кратковременных и длительных исчезновений напряжения питающей сети с автоматическим установлением режима работы, в котором он находился перед исчезновением напряжения.

  • Имеет устройство автоматического повторного включения (АПВ) в работу в случае отключения его защитой.

  • Сохраняет работоспособность при снижении напряжения питающей сети до 160 В.

  • Имеют защиту от перенапряжений, вызываемых грозовыми разрядами (как со стороны питающей сети, так и стороны нагрузки), с параметрами импульса: фронт/длительность - 8/20 мкс и энергией до 40 Дж.

  • Обеспечивают дополнительное установившееся отклонение измеряемой разности потенциалов при изменении напряжения питающей сети на каждый 1 В в нормальных климатических условиях не более ±0,02%.

  • Обеспечивают дополнительное установившееся отклонение измеряемой разности потенциалов при изменении температуры воздуха при номинальном напряжении питающей сети не более ±0,05% / °С.

  • Входное сопротивление цепи измерения разности потенциалов не менее 10 МОм.

  • Обеспечивают учет расхода электроэнергии встроенным счетчиком электроэнергии.

  • Обеспечивают возможность длительной непрерывной работы без профилактического обслуживания и ремонта не менее 6 месяцев.

  • Обеспечивают уровень радиопомех на зажимах подключения к питающей сети и нагрузки, не превышающий значений, установленных ГОСТ Р 51522-99 (МЭК 61326-1-97).

  • Уровень шума не превышает 60 дБА.

    Конструкция


  • Конструктивно выпрямители выполнены по блочному принципу, что обеспечивает простоту обслуживания и оперативность ремонта.

  • Степень защиты выпрямителей В-ОПЕ-ТМ-1 IP34, а В-ОПЕ-ТМ-2 - IP10 по ГОСТ 14254-96. Блоки управления имеют степень защиты IP44.

  • Охлаждение естественное воздушное.

  • В-ОПЕ-ТМ-1 имеют датчик несанкционированного доступа.

  • Для удобства подъема и транспортирования в верхней части боковин шкафа имеются четыре отверстия.

  • Предусмотрена возможность установки на плоском основании и крепление четырьмя болтами, а также возможность установки на вертикальной стене или железобетонной опоре с использованием дополнительной рамы.

  • Подвод кабелей осуществляется снизу, через специальные патрубки. Уплотнение патрубков рекомендуется осуществлять с помощью пенополиуретана.

  • Конструкция контактных зажимов допускает подключение проводов и кабелей как оконцованных, так и без оконцевания.

  • По способу защиты человека от поражения электрическим током соответствуют классу 01 ГОСТ 12.2.007.0-75.

  • Отвечают требованиям пожаробезопасности согласно ГОСТ 12.1.004-91.

    Габаритные и установочные размеры выпрямителя В-ОПЕ-ТМ-1


    Для В-ОПЕ-ТМ-1-20-12-У1 и В-ОПЕ-ТМ-1-25-24-У1 H=825 мм.
    Для В-ОПЕ-ТМ-1-42-24-У1 и В-ОПЕ-ТМ-1-42-48-У1 H=1025 мм.
    Для В-ОПЕ-ТМ-1-63-48-У1 и В-ОПЕ-ТМ-1-100-48-У1 H=1225 мм.

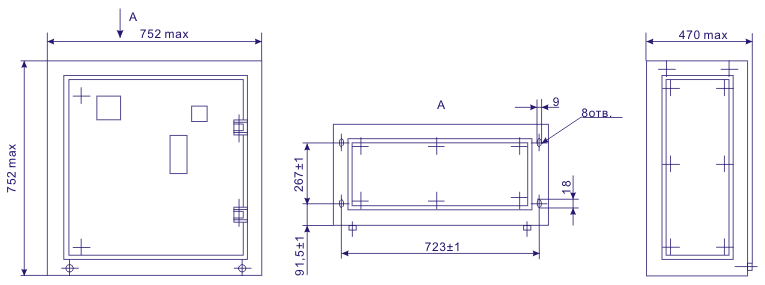

    Габаритные и установочные размеры выпрямителя В-ОПЕ-ТМ-2

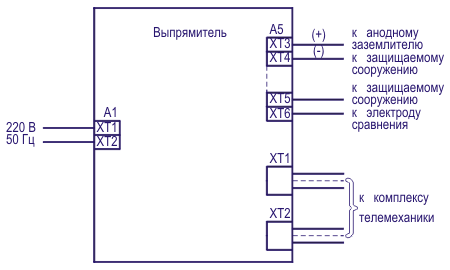

    Схема внешних соединений выпрямителя


    Приечание: в В-ОПЕ-ТМ-2 вместо бока зажимов ХТ2 установлены две отдельные клемы ХТ2 и ХТ3.

    Совместная работа с комплексами телемеханики


  • Конструкцией выпрямителей В-ОПЕ-ТМ-1(2) серии Б1 предусматривается возможность их работы с комплексами телемеханики «SupeRTU-4», «УНК-ТМ», «СТН-3000», «Магистраль-1», «Магистраль-2», «ТЕЛУР», «ЭЛСИ-2000», ПТК «Скат» и др.

  • По согласованию с потребителем выпрямители В-ОПЕ-ТМ-1(2) серии Б1 могут быть адаптированы для работы с другими комплексами телемеханики.

    Особенности подключения выпрямителей к комплексам телемеханики

    В-ОПЕ-ТМ-1(2) серии В1.1

    Обеспечивают совместную работу с устройствами телемеханики по каналам телеизмерения и телерегулирования посредством интерфейса "токовая петля" 4-20 мА.

    В-ОПЕ-ТМ-1(2) серии В1.2

    Обеспечивают совместную работу с устройствами телемеханики, имеющими потенциальные
    входы по каналам телеизмерения и интерфейс "токовая петля" 4-20 мА по каналу
    телерегулирования.

    В-ОПЕ-ТМ-1(2) серии В1.3

    Обеспечивают совместную работу с устройствами телемеханики по каналам телеизмерения и
    телерегулирования посредством интерфейса "токовая петля" 4-20 мА.
    Имеется гальваническая развязка по цепям ТИ, ТР, ТС.




    Функции дистанционного контроля и управления

    Телеизмерение

    - выходного напряжения;
    - выходного тока;
    - защитного (суммарного или поляризационного) потенциала;
    - количества потребляемой электроэнергии.

    Телесигнализация

    - несанкционированного проникновения во внутрь;
    - включенного состояния;
    - аварийного состояния;
    - дистанционного режима работы.

    Телерегулирование

    - регулирование выходного тока или защитного потенциала (в зависимости от режима работы).

    Телеуправление

    - отключение;
    - переключение в дистанционный режим управления.

  • Схемы подключения выпрямителей В-ОПЕ-ТМ-1(2) к комплексу телемеханики приведены в приложении.

    Запасные части


  • По заявке потребителя поставляется:
    - ЗИП групповой;
    - узлы, блоки, платы, детали и комплектующие изделия согласно перечню элементов.


    Номера ведомостей ЗИП группового для различных исполнений выпрямителя

    Серия выпрямителей

    Исполнение выпрямителя

    Номер ведомости группового к-та ЗИП

    Серия В1.1

    В-ОПЕ-ТМ-1(2)-20-12-У1

    ИЖСК.435211.009-00 ЗИ

    В-ОПЕ-ТМ-1(2)-25-24-У1

    ИЖСК.435211.009-01 ЗИ

    В-ОПЕ-ТМ-1(2)-42-24-У1

    ИЖСК.435211.009-02 ЗИ

    В-ОПЕ-ТМ-1(2)-42-48-У1

    ИЖСК.435211.009-03 ЗИ

    В-ОПЕ-ТМ-1(2)-63-48-У1

    ИЖСК.435211.009-04 ЗИ

    В-ОПЕ-ТМ-1(2)-100-48-У1

    ИЖСК.435211.009-05 ЗИ

    Серия В1.2

    В-ОПЕ-ТМ-1(2)-20-12-У1

    ИЖСК.435211.009-06 ЗИ

    В-ОПЕ-ТМ-1(2)-25-24-У1

    ИЖСК.435211.009-07 ЗИ

    В-ОПЕ-ТМ-1(2)-42-24-У1

    ИЖСК.435211.009-08 ЗИ

    В-ОПЕ-ТМ-1(2)-42-48-У1

    ИЖСК.435211.009-09 ЗИ

    В-ОПЕ-ТМ-1(2)-63-48-У1

    ИЖСК.435211.009-10 ЗИ

    В-ОПЕ-ТМ-1(2)-100-48-У1

    ИЖСК.435211.009-11 ЗИ

    Серия В1.3

    В-ОПЕ-ТМ-1(2)-20-12-У1

    ИЖСК.435211.009-12 ЗИ

    В-ОПЕ-ТМ-1(2)-25-24-У1

    ИЖСК.435211.009-13 ЗИ

    В-ОПЕ-ТМ-1(2)-42-24-У1

    ИЖСК.435211.009-14 ЗИ

    В-ОПЕ-ТМ-1(2)-42-48-У1

    ИЖСК.435211.009-15 ЗИ

    В-ОПЕ-ТМ-1(2)-63-48-У1

    ИЖСК.435211.009-16 ЗИ

    В-ОПЕ-ТМ-1(2)-100-48-У1

    ИЖСК.435211.009-17 ЗИ



  • Обозначение изделия при заказе


  • В-ОПЕ-ТМ-1 серии Б1
    а) Для поставок по России:
    Выпрямитель В-ОПЕ-ТМ-1-100-48-У1 серии Б1.1; ИЖСК.435211.002ТУ
    б) Для поставок на экспорт:
    Выпрямитель В-ОПЕ-ТМ-1-63-48-У1 серии Б1.1, экспорт; ИЖСК.435211.002ТУ


  • В-ОПЕ-ТМ-2 серии Б1
    а) Для поставок по России:
    Выпрямитель В-ОПЕ-ТМ-2-42-48-У2 серии Б1.3; ИЖСК.435211.002ТУ
    б) Для поставок на экспорт:
    Выпрямитель В-ОПЕ-ТМ-2-42-24-У2 серии Б1.3, экспорт; ИЖСК.435211.002ТУ


  • Комплект ЗИП для выпрямителя В-ОПЕ-ТМ1-63-48-У1 серии Б1.2:
    Комплект ЗИП для выпрямителя В-ОПЕ-ТМ1-63-48-У1 серии Б1.2; ИЖСК.435211.006-10


  • Сделать заказ и запросить дополнительную информацию по В-ОПЕ-ТМ-1(2) Вы можете здесь.
