КУБ-2002
Блоки контроля и управления КУБ-2002
Блоки контроля и управления КУБ-2002 предназначены для управления электродвигателями в сетях с глухозаземленной нейтралью с током потребления от 3А до 25А (КУБ-2002-025), от 15А до 63А (КУБ-2002-063) или от 35А до 160А (КУБ-2002-160) и могут быть использованы для восстановления некомплектных станций управления, модернизации и ремонта станций управления, использующих в качестве коммутатора силовых цепей электромагнитные пускатели и контакторы.
1. Блок КУБ выполнен в корпусе из АБС-пластика, на
передней панели которого располагаются:
- органы управления и индикации;
- блок зажимов, к которому подключаются входные и выходные цепи;
- разъемы для подключения блока индикации и программатора (поставляются по
отдельному заказу);
В корпусе блока размещены трубы, по которым прокладываются провода 3-х фазной
силовой цепи питания электродвигателя.
2. КУБ-2002 выполняет следующие функции:
Обеспечивает включение и отключение электродвигателя в ручном режиме.
3. Выдает сигнал на отключение электродвигателя:
- при обрыве фазы по 0,4 или 6кВ;
- при небалансе токов более 30% (для КУБ-2002-У - 50%);
- при перегрузке в фазе более 130% номинального тока;
- при пропадании или снижении напряжения сети ниже номинального более 30% в
течение времени 2с и более ;
- при нагреве электродвигателя выше допустимой температуры (для
электродвигателей со встроенными датчиками температуры);
- при поступлении сигнала от внешнего датчика (ЭКМ) - замыкание "сухого
контакта" цепи с корпус - контакт на блоке зажимов блока;
- автоматически включает электродвигатель через установленное время задержки
самозапуска от 3 до 100с при восстановлении напряжения сети после его
отсутствия;
- автоматически включает электродвигатель через установленное время задержки
самозапуска от 3 до 100с при обрыве фазы по линии 0,4 или 6 кВ, а так же при
небалансе токов в фазах более 50% по истечению времени самозапуска;
- обеспечивает возможность настройки защитного тока срабатывания при перегрузке
в зависимости от реального рабочего тока;
- обеспечивает гальваническую развязку и управление катушками магнитного
пускателя напряжением 220В или 380В 50Гц с токами потребления не более 3А.
4. Условия эксплуатации:
температура окружающей среды от минус 40°С до +50°С
относительная влажность воздуха при температуре +25°С до 98%
Габаритные размеры, мм, не более 160х145х130
Масса, кг, не более 2

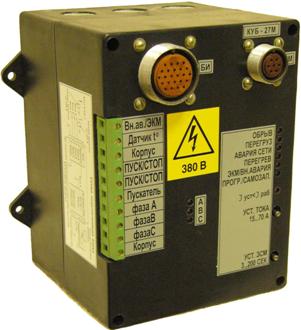

Примечание. Наше предприятие осуществляет модернизацию
блоков контроля и управления КУБ-27 и КУБ-28 с добавлением функции АПВ.
Блоки индикации БИ-2, БИ-3
Блоки индикации БИ-2 и БИ-3 предназначены для совместной работы с блоком контроля и управления КУБ-2002 и служит для выноса органов индикации и управления на внешнюю оболочку станций управления электродвигателями. Блоки БИ-2 и БИ-3 используются на станциях БМС-1, и размещается на дверях станции под крышкой, и подключаются к разъему "БИ" на передней панели блока контроля и управления КУБ-2002.
1. На передней панели блока индикации БИ-2
располагаются:
- индикаторы вида аварии;
- тумблер "ПУСК/СТОП" для включения (выключения) электродвигателя;
- предохранитель и розетка ~50Гц, 220В, 3А, для подключения внешних
потребителей.
2. На передней панели блока индикации БИ-3
располагаются:
- индикаторы вида аварии;
- тумблер "ПУСК/СТОП" для включения (выключения) электродвигателя;
- амперметр для индикации значений рабочего тока.
3. основные конструктивные параметры:
габариты, мм, не более 176х93х61
масса, кг, не более 0,5
4. Условия эксплуатации:
- диапазон рабочих температур от минус 40°С до +50°С
- относительная влажность воздуха при температуре +25°С до 98%
