Комплекты приспособлений для поверки диоптриметров КПП-2Р

Комплекты приспособлений для поверки диоптриметров КПП-2Р

Комплект приспособлений КПП-2Р состоит из двух самостоятельных частей - комплекта приспособлений КПП-2 и комплекта приспособлений КПП-2Д.

Предназначен для использования в качестве рабочего эталона второго разряда в соответствии с «Локальной поверочной схемой для средств измерений вершинной рефракции и призматического действия очковых линз и призм» Р 50.2.055-2007 и обеспечивает передачу размера единиц вершинной рефракции очковых линз (диоптрия, дптр) и призматического действия очковых призм (призматическая диоптрия, пр дптр) рабочим средствам измерения – диоптриметрам, методом прямых измерений.

Комплект приспособлений КПП-2Р предназначен для определения метрологических характеристик отечественных и импортных диоптриметров при проведении их первичной и периодической поверки, калибровки, ремонта. Комплект приспособлений КПП-2Р применяется в соответствии с методами и средствами поверки МИ 1396-86, МИ 339-83 на отечественные диоптриметры, ГОСТ Р 50606-93 на импортные диоптриметры, и другими утвержденными документами по поверке диоптриметров. Комплект приспособлений КПП-2Р предназначен для применения органами государственного метрологического контроля и надзора и ремонтными организациями.

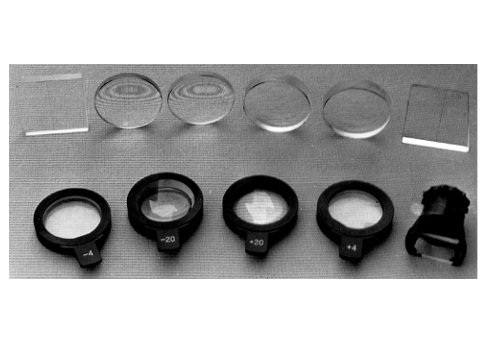

1. Комплект приспособлений КПП-2:

- Линзы сферические + 4,0; минус 4,0 дптр

2 шт

- Линзы сферические + 20,0; минус 20,0 дптр

2 шт

- Линзы сферические с отмеченным центром + 8,0; минус 8,0 дптр

4 шт

- Призма со скошенной гранью с призматическим действием 6 пр дптр

1 шт

- Пластина плоскопараллельная со штрихом

1 шт

- Лупа измерительная ЛИ 4-10Х ( ЛИ 3-10Х) по ГОСТ 25706-83

1 шт

- Комплект упаковок (футляр деревянный)

1 шт

2. Комплект сферических линз КПП-2Д :

- Линзы сферические + 20,0; минус 20,0 дптр

2 шт

- Линзы сферические + 25,0; минус 25,0 дптр

2 шт

- Линза сферическая минус 30,0 дптр

1 шт

- Комплект упаковок (футляр)

1 шт

3. Комплект приспособлений для поверки диоптриметров КПП-2Р.

Руководство по эксплуатации

1 шт

Все вышеуказанные оптические элементы устанавливаются в ячейки деревянного футляра, имеющего шильдик с указанием заводского номера комплекта приспособлений.

Технические характеристики



Комплект приспособлений КПП-2



Номинальные значения задней вершинной рефракции сферических линз, дптр

+ 4; минус 4
+ 20; минус 20



Номинальные значения задней вершинной рефракции сферических линз с отмеченным центром, дптр

+ 8; минус 8



Пределы допускаемой абсолютной погрешности задней вершинной рефракции для сферических линз, дптр,:
+ 4,0; минус 4,0;
+ 20,0; минус 20,0;
+ 8,0; минус 8,0



±0,02
±0,04
±0,06



Несовпадение центра перекрестия с оптическим центром линзы с отмеченным центром, мм, не более

0,06



Номинальное значение призматического действия призмы со скошенной гранью, пр дптр

6,0



Пределы допускаемой абсолютной погрешности призматического действия, пр дптр

±0,06



Угол между гранями 1 и 3 призмы со скошенной гранью

10° ± 5´



Предельное отклонение от параллельности штриха призмы боковым граням и плоскости главного сечения, мм на длине 40 мм

±0,05



Предельное отклонение от параллельности нанесенного штриха основанию плоскопараллельной пластины, мм на длине 40 мм

±0,03



Световой диаметр линз, мм, не менее

20



Габаритные размеры футляра с линзами, мм, не более

250х98х65



Масса футляра с линзами, кг, не более

0,850 кг



Комплекта приспособлений КПП-2Д



Номинальные значения величины задней вершинной рефракции сферических линз, дптр

+ 20; минус 20;
+ 25; минус 25;
минус 30



Пределы допускаемой абсолютной погрешности величины задней вершинной рефракции, дптр
+ 20; минус 20;
+ 25; минус 25;минус 30


±0,04
±0,06



Диаметр линз, мм, не более

34



Габаритные размеры футляра с линзами, мм, не более

250х98х65



Масса футляра с линзами, кг, не более

0,7 кг


Сделать заказ и запросить дополнительную информацию по КПП-2Р Вы можете здесь.
