ПЫЛЕМЕР ЛПИ-05

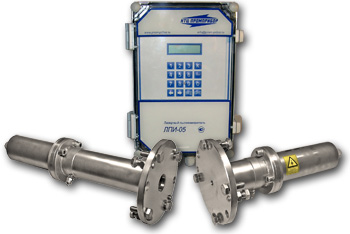

Пылемер ЛПИ-05

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Пылемер ЛПИ-05 предназначен для непрерывного измерения массовой концентрации пыли в отходящих газах технологических процессов.
Область применения: контроль выбросов промышленных предприятий, контроль за работой пылеочистных фильтров, технологические контроль.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия пылемера ЛПИ-05 основан на измерении ослабления лазерного излучения, пропускаемого через пылегазовый поток. Ослабление излучения обусловлено поглощением и рассеянием света твердыми частицами и зависит от концентрации пыли (массы пыли в единице объема газа, обычно выражаемой в граммах на кубометр).
С одной стороны газохода размещается блок излучателя,а с противоположной – блок приемника. В газоходе вырезаются 2 отверстия. Через одно из них лазерное излучение поступает в газоход, а через другое выходит из него и попадает в блок приемника. В блоке излучателя расположен опорный фотоприемник,измеряющий мощность излучения, попадающего в газоход, а в блоке приемника - фотоприемник,измеряющий мощность излучения, прошедшего через газоход. Электрические сигналы с фотоприемников поступают в процессорный блок, где по специальному алгоритму рассчитывается концентрация пыли.
СПОСОБ УСТАНОВКИ
Блоки источника и приемника излучения прибора ЛПИ-05 устанавливается на газоход и юстируются в соответствии с рекомендациями поставщика. При правильной установке вибрация и тепловые деформации кожуха газохода не влияют на работу пылемера.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измеряемых концентраций пыли в газоходе 0,02 - 50 г/м3
Диапазон скоростей пылегазовых потоков 0,3 – 15 м/с
Диапазон измерений оптической плотности 0 – 3
Пределы допускаемой основной относительной погрешности ± 2%
Постоянная времени прибора (устанавливается программно) 1 - 999 сек
Вывод информации:
- алфавитно-цифровой дисплей
- токовый выход


4-20 mA
(0-20 mA; 0-5 mA)
Габаритные размеры:
- блока излучателя
- блока приемника
- электронно-измерительного блока
- длина соединительных кабелей

300 х 150 х 150 мм
380 х 150 х 150 мм
350 х 240 х 135 мм
10 м
Масса, не более:
- блока излучателя с кабелем
- блока приемника с кабелем
- электронно-измерительного блока

5 кг
5 кг
2,5 кг
Допустимые параметры анализируемой среды:
- температура
- влажность
- диапазон диаметров частиц пыли
- диаметр газохода


+5 ... +300°С
до 90% при 20°С
10 ... 100 мкм
0,35 ... 10 м
Допустимые параметры окружающей среды:
- температура
- влажность

+5 ... +60°С
до 80% при 25°C
Питание 220 В, 50 Гц
Потребляемая мощность не более 50 ВА
В комплект поставки прибора входят: блоки излучателя и приемника, электронно-измерительный блок, юстировочный комплект, поверочный комплект, методика поверки.

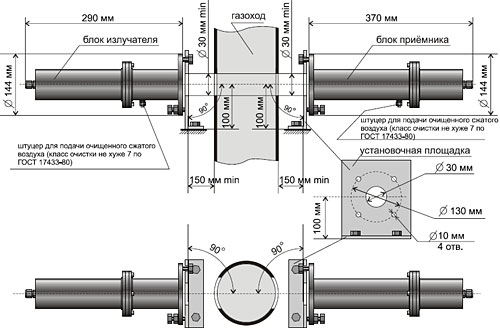

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Габаритные и присоединительные размеры пылемера ЛПИ-05
