СИГНАЛИЗАТОРЫ ГОРЕНИЯ СГ

Важнейшие преимущества сигнализаторов горения серии СГ-01:

- Высокая помехоустойчивость селективность и чувствительность.
- Возможность контролировать прозрачный газовый факел при освещенности менее1 люкса.
- Простые двухпроводные линии связи длиной до 600 м между датчиками оптическими и прибором вторичным.
- Малые габариты и масса.
- Наличие уникального предложения - прибора СГ-01-3Ф, объединяющего в себе 2независимых сигнализатора: на 3 горелки и на общий факел.
- Возможность поставки приборов в тропическом исполнении.

Общие технические характеристики
Напряжение питания, В 220 +22/-33
Частота сети, Гц 50 ± 1
Потребляемая мощность, ВА, не более 5
Температура окружающего воздуха, ° С:
датчиков
прибора вторичного

0 - 85
0 - 60
Рабочий диапазон входных сопротивлений, МОм 15 + 5/-7,5
Минимальная контролируемая освещенность в диапазоне цветовых температур
2700 - 6500 К с частотой 50 Гц, лк
1
Допустимая нагрузка контактов выходных реле:
на постоянном токе
на переменном токе частотой 50 Гц при индуктивной нагрузке (cos j і 0,6)

30 В, 2 А
220 В, 0.1 А
Габаритные размеры, мм
датчик
прибор вторичный

48 х 70
107 х 42 х 200
Масса, кг, не более 0,5
Датчики контроля горелок размещаются в смотровой трубе с внутренним диаметром 52 мм. Установка трубы должна исключать попадание факела запальника в поле зрения датчика оптического и обеспечивать визирование на стабильную часть факела горелки. Прибор вторичный устанавливается на панели щита управления.



СГ-01-1

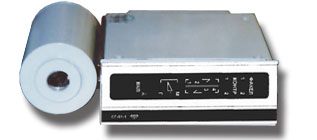

Сигнализатор горения СГ-01-1

Предназначен для контроля наличия факела газового запальника и основной газомазутной горелки.
Принципы контроля:
запальник - регистрация изменения электрического сопротивления на участке корпус запальника - контрольный электрод;
горелка - регистрация ультрафиолетовой составляющей излучения пламени для газа и пульсаций в видимой области для мазута.
Основные технические характеристики
Количество контролируемых запальников 1
Количество контролируемых горелок 1
Спектральный диапазон чувствительности, нм 220 - 270
Быстродействие, с,
контроль запальника
контроль горелки

1 ± 0,5
1 - 3
Комплект поставки
Прибор вторичный 1 шт. Розетка ГРПМ1-31ГО2-В 1 шт.
Датчик оптический 1 шт. Розетка 2РМ22КПН4Ш3В1 1 шт.

СГ-01-2

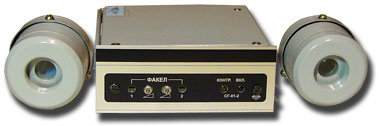

Сигнализатор горения СГ-01-2

Предназначен для контроля наличия факела газового запальника и основной газомазутной горелки.
Принципы контроля:
запальник - регистрация изменения электрического сопротивления на участке корпус запальника - контрольный электрод;
горелка - регистрация ультрафиолетовой составляющей излучения пламени для газа и пульсаций в видимой области для мазута.
Основные технические характеристики
Количество контролируемых запальников 2
Количество контролируемых горелок 2
Быстродействие, с,
контроль запальника
контроль горелки

1 ± 0,5
1 - 3
Комплект поставки
Прибор вторичный 1 шт. Розетка ГРПМ1-31ГО2-В 1 шт.
Датчик оптический 2 шт. Розетка 2РМ22КПН4Ш3В1 2 шт.

СГ-01-4

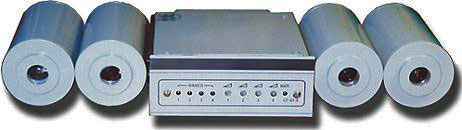

Сигнализатор горения СГ-01-4

Предназначен для контроля наличия пламени горелок агрегатов, работающих на жидком и газообразном топливе.
Основные технические характеристики
Количество контролируемых горелок 4
Быстродействие, с 1 - 3
Комплект поставки
Прибор вторичный 1 шт. Розетка ГРПМ1-31ГО2-В 1 шт.
Датчик оптический 4 шт. Розетка 2РМ22КПН4Ш3В1 4 шт.

СГ-01-Ф

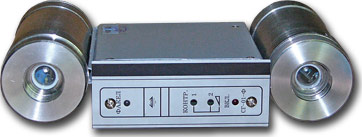

Сигнализатор горения СГ-01-Ф

Предназначен для контроля наличия общего факела в топке газомазутных и пылеугольных котлоагрегатов по принципу регистрации пульсаций в видимой области спектра с выработкой предупредительного сигнала "потускнения" по каждому каналу.
Основные технические характеристики
Количество датчиков общего факела 2
Быстродействие, с 1,5
Комплект поставки
Прибор вторичный 1 шт. Розетка ГРПМ1-31ГО2-В 1 шт.
Датчик оптический 2 шт. Розетка 2РМ22КПН4Ш3В1 2 шт.

СГ-01-3Ф
Предназначен для контроля наличия пламени горелок и общего факела в топке газомазутных котлоагрегатовагрегатов.
Уникальная конструкция прибора вторичного объединяет в себе 2 прибора (для горелок и для общего факела) с отдельными источниками питания в одном блоке.
Основные технические характеристики
Количество контролируемых горелок 3
Количество датчиков общего факела 1
Быстродействие, с 1,5
Комплект поставки
Прибор вторичный 1 шт. Розетка ГРПМ1-31ГО2-В 1 шт.
Датчик оптический 4 шт. Розетка 2РМ22КПН4Ш3В1 4 шт.
