Устройство защитно-заземляющие (УЗЗ) предназначено для защиты трубопроводов от вредного влияния ЛЭП, грозозащиты, снижения напряжения прикосновения и проведения контроля параметров ЭХЗ.
УЗЗ-Л – для устранения вредного влияния ЛЭП, расположенных параллельно трубопроводам.
УЗЗ-Г для грозозащиты трубопроводов и снижения напряжения прикосновения.

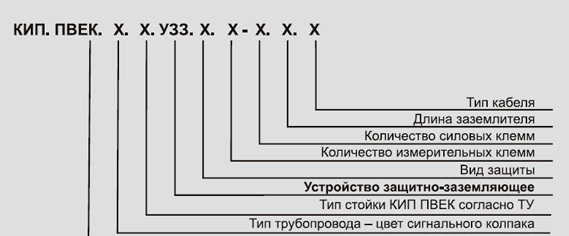

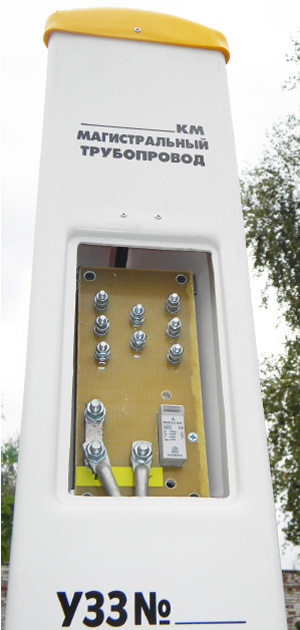

КИП ПВЕК с УЗЗ представляет собой стойку из атмосфероустойчивого негорючего пластика, имеющую в сечении квадрат со стороной 200±10 мм (ТУ 4318-002-87598003-2010) или треугольник со стороной 180±5 мм (ТУ 4318-004-87598003-2009), с информационной маркировкой и контрольным щитком с контактными зажимами и клеммами для измерения параметров ЭХЗ и устройством защитно-заземляющим.
Заземлитель изготовлен из оцинкованной стальной полосы 4х40 мм. Необходимая длина заземлителя собирается из отрезков полос длиной 2–3 м, скрепляемых при помощи болтов М8 и гаек.
Регулирующим элементом является газонаполненный разрядник или варистор.

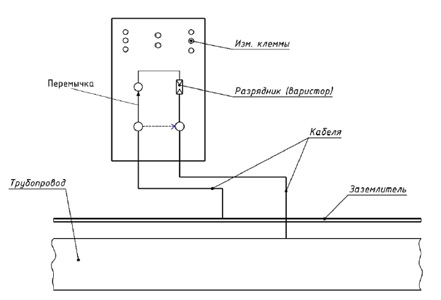

Защитно-заземляющее устройство установлено внутри стойки. Плата УЗЗ выполнена из стеклотекстолита на которой установлены элементы электрической схемы.
| Тип/Параметр | УЗЗ-Г | УЗЗ-Л |
|---|---|---|
| Ограничение импульсных перенапряжений, В | 230-250 | 75 |
| Максимальный импульсный ток, кА. | 24 | 20 |
| Регулируемый элемент | газовый разрядник | варистор |
| Количество измерительных клемм | 8 | 8 |
| Габаритные размеры заземлителя, мм | полоса 4х40хL или протектор АПСКК-20 |
полоса 4х40хL |
| Вес заземлителя/протектора, кг | зависит от заказа | зависит от заказа |
| Диапазон рабочих температур, С° | -60…+60 | -60…+60 |
КИП ПВЕК с УЗЗ упаковываются в упаковку – полиэтиленовую пленку (ГОСТ 10354), предотвращающую их свободное перемещение и повреждение при транспортировке. При этом каждый КИП УЗЗ перед этим упаковывается в индивидуальную бумажную упаковку. КИП УЗЗ укладывают в ящик вместе с заземлителями и кабелем.
