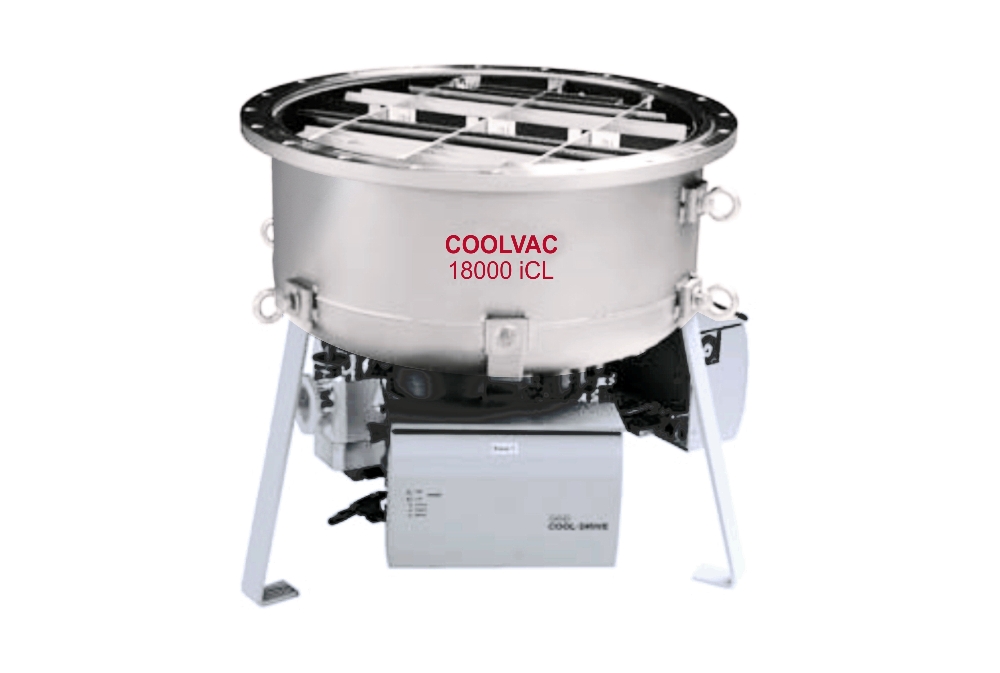

Крионасос COOLVAC 18000 iCL
Вакуумные насосы COOLVAC представляют собой насосы, принцип действия которых основан на улавливании газообразных веществ путём осаждения их на холодных поверхностях насоса способом криоконденсации, криосорбции или криостабилизации. Для этой цели рабочие поверхности насоса (криопанели) охлаждаются до достаточно низких температур. Насосы COOLVAC охлаждаются с помощью двухступенчатых охлаждающих головок серии COOLPOWER по принципу Гиффорда/МакМахона. Насосы COOLVAC создают сверхвысокий безмасляный вакуум в диапазоне давлений от 10-3 мбар до 10-11 мбар (от 0,75·10-3 до 0,75·10-11 мм рт.ст.).
| Наименование параметра насоса COOLVAC 18000 iCL |
Значение |
| Фланец высокого вакуума, DN | 630 ISO-F |
| *Форвакуумный фланец, DN | 63 ISO-K |
| Фланец с токовводом для силиконового диода, DN | 25 ISO-KF (2x) |
| Фланец другого назначения, DN | 40 ISO-KF |
| Фланец с 11-ходовой подачей с дополнительным Pt 100 на фланце, DN | - |
| Предохранительный клапан с фланцевым соединением для газовой выхлопной линии, DN | 40 ISO-KF |
| Быстрота действия: - H2O – Вода, л/с - Ar / N2 – Аргон / Азот, л/с - H2 / He – Водород / Гелий, л/с |
46000 13500/18000 14000 |
| Ёмкость: - Ar / N2 – Аргон / Азот, бар х л - H2 – Водород, при 10-6 мбар, бар х л |
6000 65** |
| Встроенная криогенная головка COOLPOWER | 5/100 (2х) |
| Максимальная производительность: - Ar / N2 – Аргон / Азот, мбар×л/с - H2 – Водород, мбар×л/с |
14 7** |
| Коэффициент пересчёта, мбар×л | 800 |
| Время охлаждения до Т2 = 20 К, мин | 180 |
| Масса, кг | 131 |
| Силиконовый диод для температурных измерений на второй ступени криоголовки | встроенный (2×) |
| Нагреватели регенерационного газа на первой и второй ступенях криоголовки | встроенный (2×) |
| Примечание: *В комплект входит электропневматический угловой клапан. **Максимальные значения пропускной способности, приведенные для водорода (H2), справедливы только для регенерированных крионасосов при краткосрочных кредитах. Для непрерывных операций значения как пропускной способности, так и пропускной способности будут ниже. |
|
Сделать заказ и запросить дополнительную информацию по COOLVAC 18000 iCL Вы можете здесь.
