Расходомер ППД (поддержания пластового давления) ТИРЭС
Назначение
Расходомер (преобразователь расхода) ППД ТИРЭС предназначен для измерения объема воды, закачиваемой в нагнетательные скважины систем поддержания пластового давления на нефтяных месторождениях или используемой в сетях водо- и теплоснабжения промышленных предприятий и объектов коммунального хозяйства.
Измеряемая среда:
- пластовая вода,
- подтоварная вода (поступающая с установок подготовки нефти),
- пресная вода (речная, озёрная),
- другие жидкости, неагрессивные к стали 12Х18Н10Т.

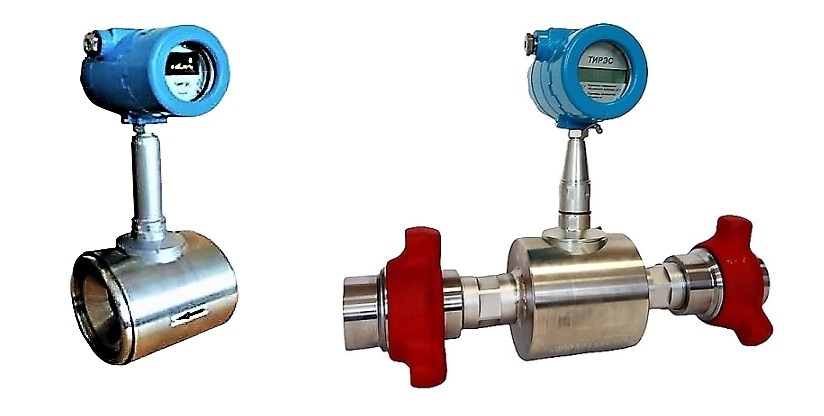

Варианты присоединения:
- сэндвич
- БРС2 - БРС4
| Технические характеристики: | |
| Измеряемая среда: | Температура, С: |
| Жидкость: | +1... +450 |
| Избыточное давление, МПа (кгс/см2): | до 50 (500) |
| Рабочие условия эксплуатации: | |
| температура окружающей среды, °С: | -55...+80 |
| относительная влажность воздуха, % при +35°С: | до 95 |
| Основная относительная погрешность для жидкости: | |
| - в диапазоне расходов от Qt до Qmax: - в диапазоне расходов от Qmin до Qt: (Qt = 1,7*Qmin) |
± 0,5% ± 1,5% |
| Выходные сигналы: - числоимпульсный сигнал с ценой импульса в зависимости от типоразмера преобразователя расхода и параметров измеряемой среды; - цифровой выход с интерфейсом RS 485 ModBus RTU; - токовой выход 4 - 20 мА + HART (в виде опции); |
|
| Взрывозащищенное исполнение: - "взрывонепроницаемая оболочка" 1ExdIIC(Т1...T6)Х, - "искробезопасная электрическая цепь" 1ExiaIIC(T1...T6)X; |
|
| Типоразмеры: Ду 15... 200 мм |
|
| Поверка: - межповерочный интервал 4 года; - возможность поверки как на метрологических стендах, так и по беспроливной методике; |
|
|
Динамический диапазон: - для жидкости: 1:30 |
|
|
Питание: - источник постоянного тока 12...24 В, - ток нагрузки до 150 мА (ном. 24 ±0,48) В |
|
