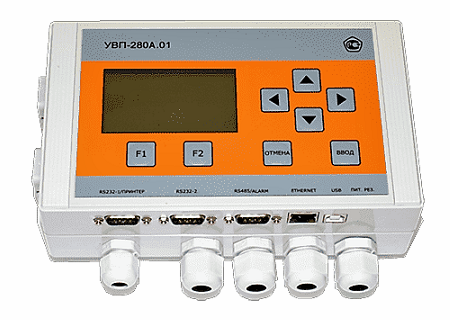

Вычислитель УВП-280
Назначение
Вычислители УВП-280 предназначены для вычисления расхода и количества:
- воды,
- пара,
- тепловой энергии,
- различных газов и смесей газов (в том числе попутного нефтяного газа),
- нефти,
- нефтепродуктов,
- жидкостей в безнапорных каналах.
Вычислители УВП-280 могут применяться в составе узлов учета с преобразователями расхода ТИРЭС.
В составе узлов учета тепловой энергии УВП-280 может использоваться как тепловычислитель, в составе узлов учета газа – как корректор газа.
Вычислитель УВП-280 обеспечивает:
- обработку входных сигналов от датчиков расхода, давления, температуры,
- вычисление значений объемного и массового расхода и количества измеряемой среды,
- формирование архивов,
- вывод измеренных и вычисленных параметров на графический дисплей,
- работу с принтером, с устройствами верхнего уровня и с другими вычислителями в локальной сети.
Условия эксплуатации
Степень защиты вычислителя от воздействия окружающей среды – IP54;
Питание вычислителя осуществляется от сети переменного тока напряжением 187 … 242 В, частотой 50±1 Гц или от источника постоянного тока напряжением 24 В ± 10 %.
Вычислитель предназначен для работы в следующих рабочих условиях:
- температура окружающего воздуха от -20°С до +50°С;
- верхнее значение относительной влажности воздуха при +35°С и более
низких температурах, без конденсации влаги, 95 %.
Вычислитель обеспечивает вычисление расхода и количества следующих сред:
| Измеряемая среда |
Нормативный документ для расчета физических свойств | Диапазон рабочих условий | |
| Абсолютное давление, МПа |
Температура, °С | ||
| Вода, водяной пар | ГСССД МР 147-2008 | 0,1 … 100 | 0 … +800 |
| Природный газ |
ГОСТ 30319.2-2015 | 0,1 … 7.5 | -23 … +76 |
| ГОСТ 30319.3-2015 | 0,1 … 30 | -23 … +76 | |
| ГОСТ Р 8.662-2009 | 0 … 30 | -23 … +76 | |
| Природный газ (только в версиях ПО 3.12, 3.13) | ISO 20765-2 (алгоритм GERG-2008) | 0 … 35 | -183 … +176 |
| Влажный нефтяной газ | ГСССД МР 113-03 | 0,1 … 15 | -10 …+226 |
| Умеренно сжатые газовые смеси переменного состава |
ГСССД МР 118-05 |
0,1 … 10 |
-73 …+125 |
| Сырая и товарная нефть, нефтепродукты | Р 50.2.076-2010 | 0,1 … 5 | -50 …+150 |
| Сухой воздух | ГСССД МР 112-03 | 0,1 … 20 | -73 … +125 |
| Сухой воздух (только в версии ПО 3.13) | ГСССД МР 242-2015 | 0 … 100 | -140 …+726 |
| Азот, аммиак, аргон, ацетилен, водород, кислород |
ГСССД МР 134-07 |
0,1 … 10 |
-73 …+150 |
| Диоксид углерода | ГСССД МР 134-07 | 0,1 … 10 | -53 …+150 |
| Сырая нефть | ФР.1.29.2016.24564 | - | 0 … +81 |
| Гелиевый концентрат | ГСССД МР 232-2014 | 0,1 … 20 | -20 … +40 |
| Попутный нефтяной газ | ФР.1.29.2016.25113 | 0,1 … 30 | -23 … +76 |
| Влажные газовые смеси (только в версиях ПО 3.12, 3.13) |
ГСССД МР 273-2018 |
0 … 30 |
-10 …+226 |
