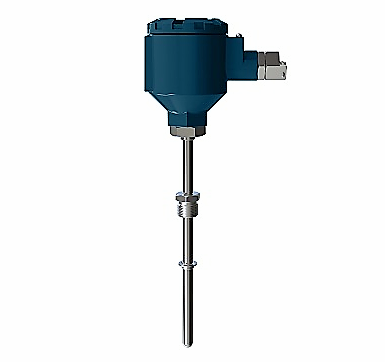

Взрывозащищённые датчики температуры (EXD)
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.
Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».
Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.
Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.
Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С.
Характеристики датчиков температуры во взрывозащищенном исполнении EXD
| Тип выхода: | аналоговый, многопредельный |
| Диапазон измеряемых температур: | –50…+500 °С |
| НСХ: | Pt100 |
| Выходной сигнал: | 4…20 мА, HART |
| Класс точности: | ±0,25 %; ±0,5 % |
| Межповерочный интервал: | 2 года |
| Диапазон температур окружающего воздуха при эксплуатации: | -40…+85 ⁰С |
| Взрывозащита корпуса датчика | 1Ex d llC T6 Gb X |
| Средний срок службы | не менее 10 лет |
