Предназначен для преобразования объемного расхода жидкости, газа и пара при рабочем давлении и температуре в числоимпульсный сигнал с ценой импульса в зависимости от типоразмера расходомера и, как опция, в унифицированный токовый сигнал 4-20мА.
Применяются в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, а также в системах коммерческого учета расхода жидкостей, газа и пара в составе счетчиков тепла, газа и пара.
Измеряемая среда - вода, газ (природный, попутный нефтяной), водяной пар (перегретый и насыщенный), сжатый воздух, азот и другие жидкости и газы, по отношению к которым материалы проточной части преобразователя расхода обладают коррозионной стойкостью.

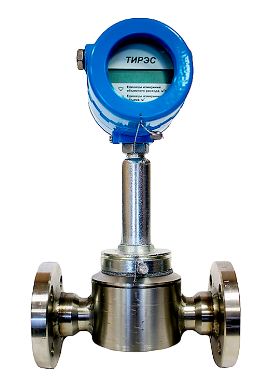

Принцип работы универсального вихревого расходомера ТИРЭС

В расходомере реализован вихревой метод измерения расхода.

Набегающий поток газа (жидкости) на теле обтекания разделяется и образует вихри, которые распространяются попеременно за телом обтекания. Частота срыва вихрей с тела обтекания пропорциональна скорости потока движущейся среды. Эти завихрения вызывают колебания давления по обе стороны тела обтекания, которые фиксируются чувствительным элементом.

Чувствительный элемент воспринимает пульсации давления при срыве очередного вихря и преобразует их в электрический сигнал, который поступает в электронный блок.

Электронный блок после усиления, фильтрации, преобразований и программной обработки этого сигнала формирует выходные сигналы преобразователя расхода.

Преимущества

• Высокая точность измерений объемного расхода в течение длительного времени;
• Возможность установки расходомера в закрытых системах парового теплоснабжения (с возвратом конденсата, т.е. возможно измерение насыщенного, влажного пара);
• Длительный срок службы и простота обслуживания за счет отсутствия движущихся, изнашивающихся частей,;
• Межповерочный интервал 4 года;
• Возможность поверки как на метрологических стендах, так и по беспроливной методике;
• Расходомер универсален т.к. может измерять объемный расход жидкости, газа и пара;
• Низкие потери давления по сравнению с измерением методом перепада давления на диафрагме и турбинными расходомерами;
• Широкий ряд типоразмеров расходомеров от Ду 15мм до Ду 400мм;
• Широкий температурный диапазон измеряемой среды от -40 до +450°С;
• Широкий динамический диапазон 1:30 для жидкости и 1:20 для газа по сравнению с измерением методом перепада давления на диафрагме и турбинными расходомерами;
• Надежная работа при наличии вибрации трубопровода;
• Возможность эксплуатации расходомера на открытом воздухе.

Измеряемая среда
Газ	от -200°C до +450°C
Пар	от +101°C до +450°C
Жидкость	от +1°C до +450°C
Избыточное давление	до 50 (500) МПа (кгс/см2)
Плотность	не менее 0.6 кг/м3

Рабочие условия эксплуатации
Температура окружающей среды	от -55°C до +80°C
Относительная влажность воздуха	до 95% при +35°С

Основная относительная погрешность	Для жидкости	Для газа	Для пара
В диапазоне расходов от Qt до Qmax (Qt = 1,7*Qmin)	±0.5%	±1%	±1.5%
в диапазоне расходов от Qmin до Qt (Qt = 1,7*Qmin)	±1.5%	±1.5%	±2%

Выходные сигналы
Числоимпульсный сигнал с ценой импульса в зависимости от типоразмера преобразователя расхода и параметров измеряемой среды
Цифровой выход с интерфейсом RS 485 ModBus RTU
Токовой выход 4 - 20 мА + HART (в виде опции)

Взрывозащищенное исполнение
Взрывонепроницаемая оболочка	1ExdIIC(Т1...T6)Х
Искробезопасная электрическая цепь	1ExiaIIC(T1...T6)X

Типоразмеры
Ду	15...400 мм

Поверка
Межповерочный интервал	4 года
Возможность поверки как на метрологических стендах, так и по беспроливной методике

Динамический диапазон
Для жидкости	1:30
Для газа и пара	1:20

Питание
Источник постоянного тока	12...24 В
Ток нагрузки	до 150 мА (ном. 24 ±0.48) В
