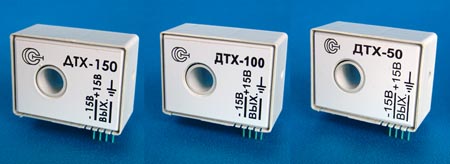

Датчики измерения постоянного и переменного тока ДТХ-50, ДТХ-100, ДТХ-150

Датчики (измерительные преобразователи) предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи

Датчики состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор.

Основные технические характеристики:
Характеристика ДТХ-50 ДТХ-100 ДТХ-150
Диапазон измеряемых токов, А 0...50 0...100 0...150
Допустимая перегрузка по измеряемому току, разы 1,5
Диапазон рабочих температур,°С -20...+70
Основная приведенная погрешность, не более, % 1
Нелинейность выходной характеристики, не более, % 0,1
Выходной сигнал при номинальном измеряемом токе, мА * 25 50 75
Коэффициент передачи 1:2000
Полоса пропускания, Гц 0-50000
Источник питания, В ±15 (±5%)
Диаметр отверстия под токовую шину, мм 10
Габаритные размеры, мм 44x33x22
Масса, г 70 г

По требованию заказчика возможно:
* - Возможно изготовление датчиков с выходом TRUE-RMS или со стандартным токовым выходом 4/20 (0/20) мА. В этом случае они будут выполнены в корпусе ДТХ-T.
