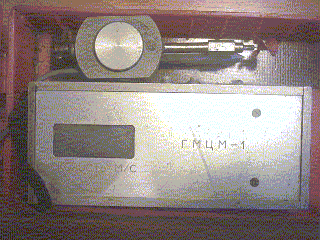

Измеритель скорости течения воды - гидрометрическая микровертушка ГМЦМ-1
Высокоточный портативный переносной измеритель скорости течения воды "Гидрометрическая микровертушка ГМЦМ-1" - высокоэффективное средство для организации учета и контроля расходов воды в системах водоснабжения и водоотведения предприятий, сельскохозяйственных объектов и системах жилищно-коммунального хозяйства. Вследствие малых габаритов датчика, измеритель ГМЦМ-1 является незаменимым средством для организации мониторинга сбросов сточных вод. Измеритель ГМЦМ-1 может использоваться как для периодического контроля объемов сбросов, так и для градуировки и проверки стационарных средств измерения расхода. Диапазон объектов применения измерителя ГМЦМ-1 практически не ограничен: реки, каналы, лотки, самотечные трубы и сбросные коллекторы.
Измеритель является идеальным средством для различных научных исследований, т.к. дискретно-импульсный сигнал датчика микровертушки может быть введен через последовательный порт в компьютер и использован для исследования динамических процессов движения воды.
Измерение в открытых каналах и незаполненных трубах:
Самым простым, оперативным, дешевым и достаточно точным методом организации учета сточных вод в настоящее время является использование напорно-расходных характеристик гидрометрических каналов, при этом величина расхода определяется по уровню воды в измерительном канале. Измерение расхода сводится к измерению уровня воды в поперечном сечении канала и пересчете его в мгновенное значение расхода по таблице или формуле. Для пересчета уровня воды в значение расхода необходима напорно-расходная характеристика канала, которую получают в большинстве случаев экспериментально. Для получения зависимости уровня воды в канале от мгновенного расхода (напорно-расходной характеристики) необходимо измерить расход воды при различных уровнях воды в канале. Измерение расхода производят при помощи гидрометрической вертушки в соответствии с методикой измерений МИ1759, основанной на известных "основном" и "детальном" методах измерения расхода. Учитывая, что для каналов с малыми геометрическими размерами необходимо использовать лопастные винты малых размеров, очевидно, что гидрометрическая микровертушка ГМЦМ-1 является наиболее подходящим измерительным средством в большинстве встречающихся случаев.
Преимущества измерителя ГМЦМ-1
Простота эксплуатации и
обслуживания.
Высокая точность измерения.
Стабильность метрологических характеристик.
Малые вес и габариты.
Низкое энергопотребление.
Цифровая индикация измеренной скорости.
Высокая надежность.
Широкий диапазон измерения скорости.
Взаимозаменяемость датчиков, лопастных винтов и других элементов.
Простота перепрограммирования при замене лопастного винта.
Основные технические характеристики ГМЦМ-1
диапазон измерения скорости,
м/с: от 0,03 до 6,0
диапазон измерения скорости с нормированной погрешностью,м/с: от 0,05 до 4,0
относительная погрешность измерения,% не более: 1,95+0,2/V где V-величина
измеренной скорости
время осреднения, сек: от30 до 90
диаметр лопастного винта (вертушки), м: 0,015 или 0,025
габаритные размеры датчика, м 0,025 х 0,035 х 0,15
габаритные размеры блока обработки, м: 0,045 х 0,070 х 0,16
габаритные размеры укладочного футляра, м: 0,08 х 0,12 х 0,3
масса измерителя, кг: 1
источник питания -9В (гальванический элемент типа "Корунд")
ток потребления, А не более: 0,005
рабочие условия:
- температура окружающего воздуха,град : от -20 до +50 С
- максимально допустимая температура воды,град 45 С
Межповерочный интервал 1,5 года.
Датчик - 1шт.
Лопастной винт - 2шт.
Блок обработки измерительной информации - 1шт.
Кодирующий штекер - 2шт.
Указатель направления - 1шт.
Катушка - 1шт.
Укладочный футляр - 1шт.
Паспорт - 1шт.
Свидетельство о поверке - 1шт.
Сделать заказ и запросить дополнительную информацию по ГМЦМ-1 Вы можете здесь.
