ИРК-ПРО 20 с допусковым контролем

ИРК-ПРО 20 с допусковым контролем

НАЗНАЧЕНИЕ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

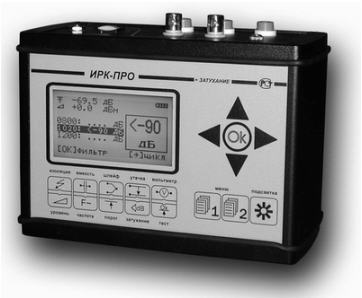

Кабельный прибор ИРК-ПРО 20 предназначен для:

  • измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи.

  • определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва или перепутывания жил кабеля.

- Функция допускового контроля со звуковым сигналом по изоляции и емкости кабеля.

- Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце.

- Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием.

- Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты.

- Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений.

ИЗМЕРИТЕЛЬ ПЕРЕХОДНОГО ЗАТУХАНИЯ

Встроенный измеритель переходного затухания Дельта-ПРО 2.0 предназначен для определения работоспособности абонентских и соединительных линий связи на участках местной сети или станциях ГТС, путем измерения переходного затухания между парами жил в многожильных кабелях связи, а так же для сдачи-приемки кабеля. Прибор включен в государственный реестр № 28434-04. Сертификат об утверждении типа средств измерений ГОСТ № 19616. Сертификат соответствия Госстандарта РОСС RU. МЕ 48. Н 01729.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Технические данные измерительного моста ИРК-ПРО

диапазон измерения сопротивления изоляции

1 кОм - 50 000 МОм

диапазон электрической емкости

0,1 - 2000 нФ

диапазон измерения сопротивления шлейфа

0 - 10 кОм

испытательное напряжение

400 В, 180 В

диапазон измерения напряжения

0 - 300 В

диапазон Rп в месте повреждения изоляции

0 - 20 Мом

максимальная погрешность определения расстояния до места повреждения изоляции

для Rп = 0 - 3 МОм
0,1%+1м

максимальная погрешность измерения сопротивления шлейфа в диапазоне

0 ÷ 3000 Ом ±0,1% + 0,1 Ом
3 кОм ÷ 10 кОм ±0,1 кОм

максимальная погрешность измерения омической асимметрии

±0,1% + 0,1 Ом

максимальная погрешность измерения сопротивления изоляции

±2% + 1 кОм

максимальная погрешность измерения емкости

±2% + 0,1нФ

питание прибора от встроенного аккумулятора

4 АА NiMh

потребляемая мощность не более

3 Вт

габариты

130х170х85 мм

вес

1,3 кг

Контроль по переходному затуханию:

Частоты измерительных сигналов

800 Гц; 1020 Гц; 1200 Гц

Максимальная погрешность установки частоты

1%

Диапазон измерения затухания

0 до -90 дБ

Максимальная погрешность измерения затухания

±(1%+0,2дБ) в диапазоне от 0 до -80 дБ
±(2%+0,3дБ) в диапазоне от -80 до -90 дБ

Уровень выходного сигнала

-3 дБм; 0 дБм; +3 дБм

Максимальная погрешность установки уровня

±0,5 дБм

Входное и выходное сопротивление

600±30 Ом

СЕРТИФИКАТЫ

Государственный реестр № 17719-98 по разделу «Приборы кабельные» (ТУ 468К-А001-002-98). Сертификат об утверждении типа средств измерений RU.C.34.001.A №5588. Сертификат соответствия ГОСТ Р №РОСС RU.ME48.Н01512. Сертификат соответствия ССС №ОС/1-КИА-322.


Сделать заказ и запросить дополнительную информацию по ИРК-ПРО 20 Вы можете здесь.
