Индикаторные плоские элементы ИПЭ

Точное название

Индикаторный плоский элемент ИПЭ (элемент ИПЭ)

В настоящее время на снабжение принято 10 наименований индикаторных плоских элементов* (фото_1.1):

Индикаторный плоский элемент ИПЭ-ФОВ (элемент ИПЭ-ФОВ)  КЕДШ.415333.001-01;

Индикаторный плоский элемент ИПЭ-иприт (элемент ИПЭ-И)      КЕДШ.415333.001-02;

Индикаторный плоский элемент ИПЭ-люизит (элемент ИПЭ-Л)    КЕДШ.415333.001-03;

Индикаторный плоский элемент ИПЭ-фосген/дифосген

       (элемент ИПЭ-ФД)       КЕДШ.415333.001-04;

Индикаторный плоский элемент ИПЭ-Си-Эс (элемент ИПЭ- Си-Эс)            КЕДШ.415333.001-05;

Индикаторный плоский элемент ИПЭ-Си-Ар (элемент ИПЭ- Си-Ар)           КЕДШ.415333.001-06;

Индикаторный плоский элемент ИПЭ-Би-Зет (элемент ИПЭ- Би-Зет) КЕДШ.415333.001-07;

Индикаторный плоский элемент ИПЭ-синильная кислота/хлорциан

       (элемент ИПЭ-СКХ)     КЕДШ.415333.001-08;

Индикаторный плоский элемент ИПЭ-хлор     (элемент ИПЭ-Х)         КЕДШ.415333.001-09;

Индикаторный плоский элемент ИПЭ-аммиак (элемент ИПЭ-А)        КЕДШ.415333.001-10.

* Приняты на снабжение приказом МО РФ № 375 от 28.10.03 г.

**Сертифицированы Федеральным агентством по техническому регулированию и метрологии, сертификат RU.C.31.076.A  № 23372, действителен до 01.04.2011 г.

Еще 8 наименований элементов ИПЭ приняты на снабжение другими государственными заказчиками.

Индикаторный плоский элемент ИПЭ-адамсит                                     КЕДШ.415333.002-11;

Индикаторный плоский элемент ИПЭ-окислы азота                             КЕДШ.415333.002-12;

Индикаторный плоский элемент ИПЭ-окись углерода                          КЕДШ.415333.002-13;

Индикаторный плоский элемент ИПЭ-азотистый иприт                      КЕДШ.415333.002-15;

Индикаторный плоский элемент ИПЭ-гептил                                        КЕДШ.415333.002-16;

Индикаторный плоский элемент ИПЭ-хлорацетофенон                        КЕДШ.415333.002-17;

Индикаторный плоский элемент ИПЭ-хлорпикрин                               КЕДШ.415333.002-20;

Индикаторный плоский элемент ИПЭ-самин                                         КЕДШ.415333.002-21.

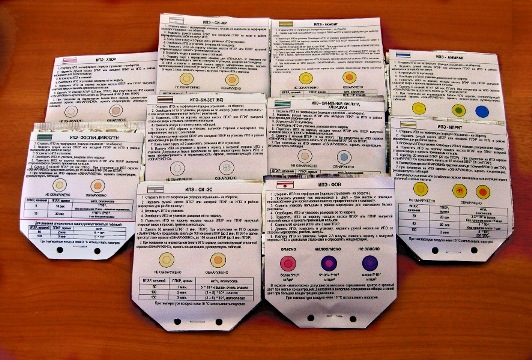

Фото 1.1

Индикаторные плоские элементы ИПЭ

Предназначание

Индикаторные плоские элементы ИПЭ предназначены для обнаружения паров отравляющих и аварийно химически опасных веществ (ОВ И АХОВ) в анализируемом воздухе.

Используемые в элементах ИПЭ технические решения не имеют отечественных аналогов. От аналогов по назначению элементы ИПЭ отличаются эргономичностью и атравматичностью (за счет конструктивных особенностей и использования полимерных материалов), а также экологичностью (за счет минимизации в конструкции трудноуничтожаемых компонентов - стекла).

Элементы ИПЭ имеют высокую чувствительность (в 10-100 раз выше по сравнению с аналогами по назначению) и быстродействие (в 2-3 раза выше по сравнению с аналогами по назначению). Трудоемкость изготовления элементов ИПЭ в 2-5 раз ниже аналогов, что приводит к снижению стоимости изделий.

Элементы ИПЭ герметично упаковываются в металлизированную полимерную упаковку, поставляются комплектами по 10 шт. (фото_1.2) и используются в комплекте с приборами химической разведки, например ВПХР и ППХР (фото_1.3) вместо аналогичных индикаторных трубок. Кроме того, возможно использование элементов ИПЭ в статическом режиме и без прокачивающего устройства.

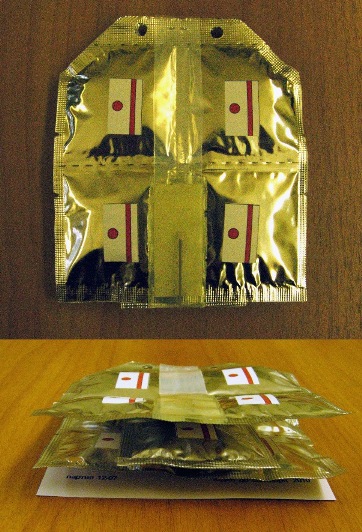

 Фото 1.2 – Комплект элементов ИПЭ

Принцип работы

Элементы ИПЭ представляют собой комбинацию индикаторного билета, импрегнированного активными компонентами, и ампул с индикаторными растворами, которые закреплены между круглыми полиэтиленовыми секциями, спаянными вместе по диаметру.Прокачивание анализируемого воздуха через индикаторный билет  обеспечивается насосами из комплекта ВПХР, ППХР или им подобными (фото_1.4). Возможно применение элементов ИПЭ без побудителей расхода воздуха, например путем помахивания, или в статическом режиме – при размещении элементов ИПЭ на поверхностях.Принцип действия элементов ИПЭ основан на взаимодействии компонентов ампульных растворов элементов ИПЭ с ОВ, удерживаемыми на активной поверхности индикаторного билета, и дальнейшем анализе окраски индикаторного билета (фото_1.5).

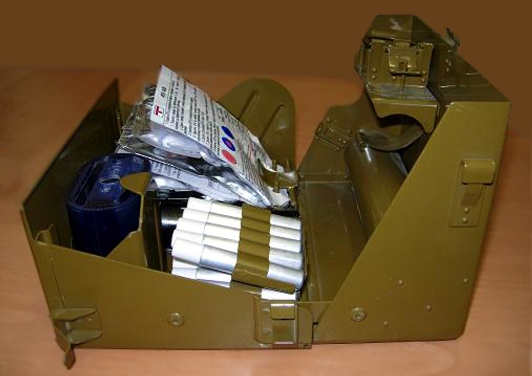

Фото 1.3 – ВПХР с укладкой элементов ИПЭ

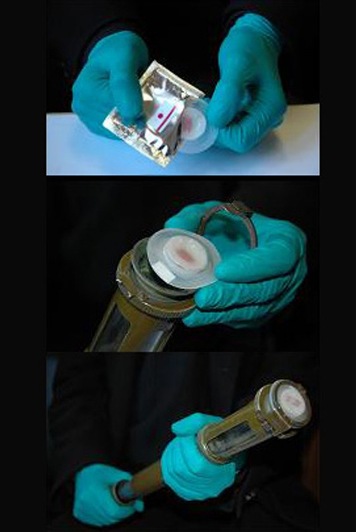

 Фото 1.4 – Порядок работы с элементом ИПЭ

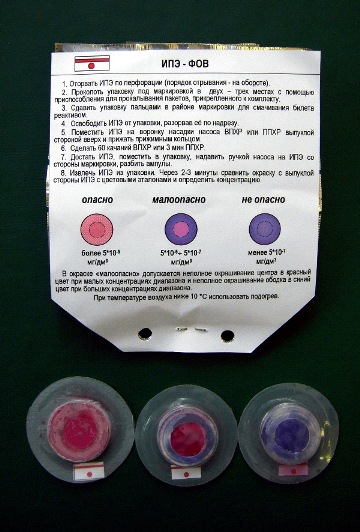

 Фото 1.5 – Оценка концентрации с помощью элемента ИПЭ

 Технические характеристики

Наименование элемента

 Порог чувствительности,

мг/дм3

 Быстродействие,

мин (не более)

Гарантийный срок хранения

лет (не менее)

элемент ИПЭ-ФОВ

5*10-7

 7

 3

элемент ИПЭ-И

5*10-5

 5

 2

элемент ИПЭ-Л

5*10-5

 5

 10

элемент ИПЭ-ФД

5*10-5

 5

 2

элемент ИПЭ-Си-Эс

5*10-5

 5

 3

элемент ИПЭ-Си-Ар

5*10-5

 5

 3

элемент ИПЭ-Би-Зет

5*10-5

 7

 3

элемент ИПЭ-СКХ

5*10-5

 5

 2

элемент ИПЭ-Х

1*10-3

 1

 2

элемент ИПЭ-А

2*10-2

 1

 2

элемент ИПЭ-адамсит

5*10-5

 5

 10

элемент ИПЭ-окислы азота

5*10-3

 5

 3

элемент ИПЭ-окись углерода

2*10-2

 5

 3

элемент ИПЭ-азотистый иприт

5*10-5

 5

 3

элемент ИПЭ-гептил

1*10-4

 5

 3

элемент ИПЭ-хлорацетофенон

1*10-4

 5

 8

элемент ИПЭ-хлорпикрин

1*10-4

 5

 2

элемент ИПЭ-самин

 3*10-3

 5

 2

Вероятность обнаружения не менее 0,9;

Время сохранения индикационного эффекта при НКУ, мин  ……… 5, не менее;

Нижний предел рабочей температуры, °С ** ...……………………... минус 40;

Верхний предел рабочей температуры, °С .…………………….......... плюс 50;

Габариты одного элемента ИПЭ в упаковке, мм ……………………. 55´60;

Габариты комплекта из 10 шт. элементов ИПЭ, мм …………..….... 110´130´15;

**Примечание – При температурах ниже 10 0С необходимо использовать грелку или нагревательный элемент.
