4044 ДСТ Датчики силоизмерительные тензорезисторные

4044 ДСТ Датчики силоизмерительные тензорезисторные

Тип датчика - двухопорная балка-ось.
Принцип действия - деформация сдвига.

Датчик применяется в устройствах контроля натяжения канатов для проведения геофизических работ, в талевых хозяйствах.

Пример обозначения при заказе:

4044 ДСТ-30-1,0-Д3-IP67

  • 4044 ДСТ - обозначение датчика;
  • 30 - номинальное усилие, кН;
  • 1,0 - категория точности;
  • Д3 - группа исполнения;
  • IP67 - степень защиты оболочки.

Технические характеристики:

Номинальное усилие

кН

15,0; 20,0; 30,0

Категория точности

-

1,0

Рабочий коэффициент передачи (РКП) при номинальной нагрузке

мВ/В

1,0

Начальный коэффициент передачи (НКП) от номинального значения РКП

%, не более

5

Сопротивление мостовой схемы входное

Ом

400±80,0

Сопротивление мостовой схемы выходное

Ом

400±4,0

Диапазон рабочих температур (группа исполнения)

°С

-50…+50 (Д3)

Степень защиты оболочки

-

IP67

Напряжение питания постоянным током

В, не более

12

Масса

кг

2,0

Для подключения к вторичным преобразователям датчики устанавливаются с герметичным разъёмом.

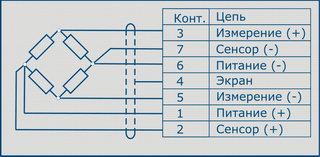

 Схема подключения

4044 ДСТ_Схема подключения

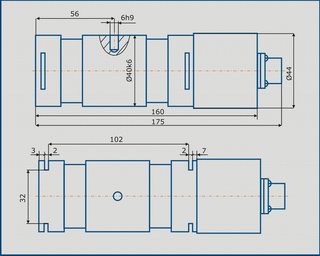

 Габаритно-присоединительные размеры

4044 ДСТ_Размеры


Сделать заказ и запросить дополнительную информацию по 4044 ДСТ Вы можете здесь.
