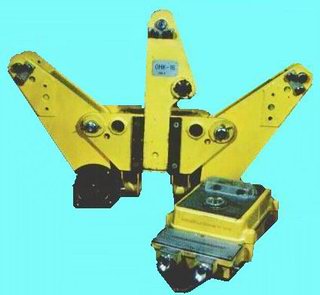

Ограничитель натяжения канатов проходческих лебёдок ОНК-1М.У1

Ограничитель натяжения канатов проходческих лебёдок ОНК-1М.У1

Ограничитель натяжения канатов проходческих лебедок ОНК-1М.У1 предназначен для контроля натяжения канатов и автоматического отключения проходческих лебедок при увеличении или уменьшении натяжения канатов от установленных значений.
ОНК-1М.У1 применяется при проходках и углубках вертикальных стволов шахт.
ОНК-1М.У1 изготавливается трех типоразмеров в зависимости от номинального значения на канате.
Исполнение ОНК-1М.У1 – рудничное нормальное РН2 ГОСТ 24754.
ОНК-1М выпускается для работы на прядных канатах и на закрытых канатах.

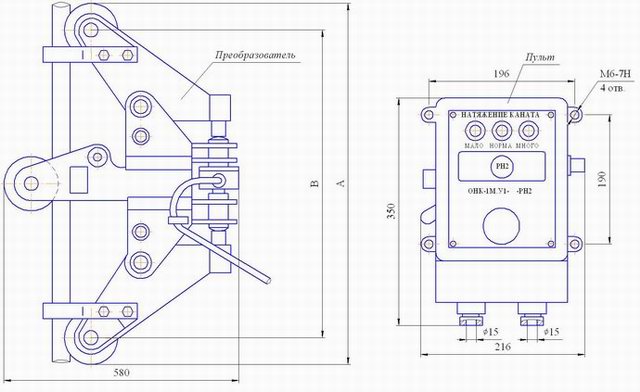

ОНК-1М.У1



Обозначение

Номинальное значение нагрузки на канате, кН

А, мм

В, мм

ОНК-1М.У1-10

100

820

700

ОНК-1М.У1-16

180

820

700

ОНК-1М.У1-45

450

1020

900

Технические характеристики

Наименование параметра

Типоразмер ОНК-1М.У1

ОНК-1М.У1-10

ОНК-1М.У1-16

ОНК-1М.У1-45

Номинальное значение нагрузки на канате, кН

100

180

450

Пределы контролируемых нагрузок на канате при перенатяжении, кН

63; 100

100; 160; 180

250; 450

Диаметры контролируемых канатов, мм

от 18 до 35

св. 30 до 45

св. 40 до 65

Габаритные размеры преобразователя, мм







  • длина

820

820

1020

  • ширина

580

580

580

  • высота

165

165

165

Габаритные размеры пульта, мм







  • длина

360

360

360

  • ширина

250

250

250

  • высота

180

180

180

Масса преобразователя, кг

48,3

48,5

50,5

Масса пульта, кг

6

6

6


Срабатывание защиты должно происходить при изменении натяжения каната более чем на 10% номинальной нагрузки от установленного значения предела ослабления "МАЛО" и предела перенапряжения "МНОГО" с погрешностью ±10% номинальной нагрузки ограничителя.
Допустимая перегрузка на датчик – не более 300% номинального значения нагрузки.
Скорость движения контролируемого каната – не более 1 м/сек.
Разрывная мощность контактов защиты в цепи переменного тока при напряжении 380 В – не более 190 ВА.
Коммутационная способность выходных цепей при напряжении 380 В переменного тока – не менее 0,5 А.
Питание ОНК-1М осуществляется от сети напряжения 380 В, либо 220 В, либо 127 В, частотой 50±1 Гц.
Потребляемая мощность – не более 25 Вт.

Принцип работы

ОНК-1М состоит из преобразователя усилия натяжения канатов в пропорциональный электрический сигнал и пульта управления.
Для преобразования величины натяжения каната в пропорциональное ему и меньшее по величине измеряемое усилие использована плавно регулируемая рычажно-роликовая система, состоящая из трех роликов, между которыми контролируемый канат располагается с небольшим перегибом на среднем ролике, и двух кулис, передающих усилие с роликов на датчик и установленных на корпусе преобразователя, а также плавно перемещаемой каретки с закрепленным на ней средним роликом.
Для преобразования механических усилий в электрический сигнал применен тензорезисторный силоизмерительный датчик.
Сигнал с датчика преобразовывается в напряжение постоянного тока величиной до 6 В усилителем, установленным в корпусе датчика. Если усиленный сигнал с датчика больше напряжения, заданного переключателем "МАЛО", и меньше напряжения, заданного переключателем "МНОГО", то лебедка работает нормально. Если сигнал выходит за пределы указанного диапазона, то лебедка останавливается.
