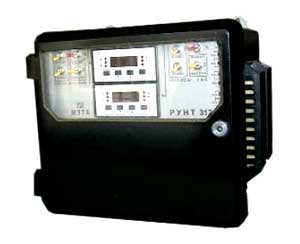

Устройства управляющие РУНТ

Устройства управляющие РУНТ

Устройства управляющие РУНТ предназначены для автоматизации ЦТП, ИТП и других объектов теплоснабжения. Устройство осуществляет регулирование температур в системах отопления и горячего водоснабжения, управление основным и резервным насосами отопления, горячего водоснабжения, подпитки.

Функциональные возможности:

Функции устройства определяются установленными в них исполнениями регуляторов МИНИТЕРМ и наличием/отсутствием встроенного модуля для управления насосами подпитки.

  • Регулирование температуры прямой воды на отопление в зависимости от температуры наружного воздуха по отопительному графику.

  • Ограничение температуры обратной воды (на превышение) по заданному графику в зависимости от температуры наружного воздуха.

  • Регулирование температуры в системе горячего водоснабжения.

  • Автоматическое включение насосов в системах отопления и гвс, переключение на резервный насос в случае выхода из строя основного с необходимыми задержками и блокировками.

  • Ручное управление каждым насосом в отдельности.

  • Возможность автоматического выключения отопления в зависимости от температуры наружного воздуха.Сигнализация о нормальной работе системы (датчики, насосы и т.д.).

  • Диагностика отказов устройства.

  • Автоматическое включение насоса подпитки (РУНТ 312).

  • Переключение на резервный насос подпитки в случае выхода из строя основного насоса (РУНТ 312). Экономичный режим регулирования ночью и в выходные дни (РУНТ 411).

  • Автоматическое включение насоса подпитки (РУНТ 411, 412).

  • Переключение на резервный насос подпитки в случае выхода из строя основного насоса (РУНТ 411, 412).

  • Связь с верхним уровнем управления по интерфесу RS232C (РУНТ 311.3И, 411.3И, 412.3И).

Технические характеристики:

  • Питание:
    - Напряжение – ~220В (допускается – от 187 до 242B);
    - Частота – от 48 до 62Гц;
    - Потребляемая мощность – не более 25ВА.

  • Конструктивное исполнение:
    - Габаритные размеры – 284х320х208мм;
    - Масса – не более 9кг;
    - Степень защиты – IP54;
    - Монтаж – навесной;
    - Подключение – 40 клемм под винт.

  • Входные сигналы:
    Назначение и количество:
    - Аналоговые входы от термометров сопротивления (ТС) градуировки 50М – 4;
    - Аналоговые входы от реостатных датчиков положения исполнительных механизмов (ИМ) – 1;
    - Дискретные входы от контактов датчиков перепеда давления и уровня – 2 или 5.

  • Выходные сигналы:
    Назначение и количество:
    - Бесконтактные трехпозиционные выходы для управления ИМ отопления и ГВС (~22-250В, 0.03-0.35А) – 2;
    - Контактный трехпозиционный выход для управления ИМ задвижки (до ~250В, до 2А) – 0 или 1;
    - Контактные двухпозиционные выходы для управления насосами (до ~250В, до 2А) – 4 или 6;
    - Контактные двухпозиционные выходы для сигнализации отказа (до ~250В, до 0.15А) – 2.

  • Интерфейс:
    - RS232C (опционально).Напряжение – ~220В (допускается – от 187 до 242B);
