ТЕПЛАР

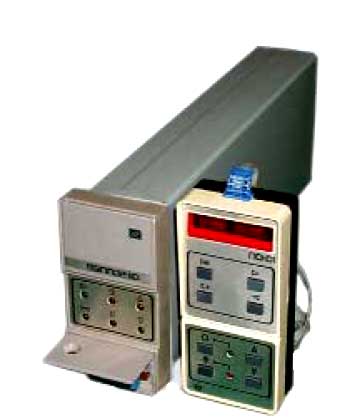

Регулятор ТЕПЛАР

Регулятор ТЕПЛАР 110 предназначен для автоматизации теплоснабжения жилого дома или предприятия и обеспечивает пофасад-ное регулирование системы отопления и горячего водоснабжения с высокой точностью, экономичные режимы управления при избытках тепла и оптимальное использование теплоносителя при дефиците тепла, а также автоматическое изменение задания в условиях недостаточной или меняющейся информации об объекте.

Регулятор ТЕПЛАР 111 предназначен для автоматизации ЦТП и обеспечивает регулирование температуры и перепада давления (расхода) в системе отопления, автоматизацию системы горячего водоснабжения (ГВС), экономичные режимы управления при избытках тепла и оптимальное использование теплоносителя при дефиците тепла, качественно-количественное регулирование систем отопления с насосами смешения.

Приборы серии ТЕПЛАР сочетают функции специализированных устройств для теплоснабжения и универсальных трехканальных ПИД-регуляторов. Выбор области применения определяется пользователем путем установки коэффициентов. Не требуют программирования или конфигурирования (имеют жесткую структуру).
Регуляторы ТЕПЛАР 110, ТЕПЛАР 111 сняты с серийного производства с 2006 г. В новых проектах не применять.

Функциональные возможности:

• Регулирование по ПИД, ПИ и П законам независимо в каждом из трех каналов.

• Автоматическое управление перераспределением тепла между каналами отопления и горячего водоснабжения по сигналу ограничения расхода или внешнему дискретному сигналу.

• Изменение задания в каждом из трех каналов от внутреннего или внешнего таймера.

• Сигнализация превышения расхода.

• Гальваническая изоляция входных сигналов от выходных.

• Масштабирование входных сигналов постоянного тока.

• Переключение в каждом из трех каналов режима управления с автоматического на ручное и обратно.

• Ручное управление с пульта.

• Нормирование диапазона индикации положения трех исполнительных механизмов (ИМ).

• Цифровая индикация (по вызову) на пульте входных сигналов и других параметров.

• Самодиагностика отказов прибора и защита от обрыва датчиков.

  Специальные функции регулятора ТЕПЛАР 110:

• Формирование в двух каналах нелинейных зависимостей заданной температуры теплоносителя для отопления в функции от соответствующей температуры наружного воздуха (отопительный график).

• Для учета тепловой инерции здания: динамическое преобразование сигналов, представляющих температуру наружного воздуха.

• Формирование сигнала, характеризующего влияние солнечной радиации на регулирование по отопительному графику.

• В каждом из двух каналов регулирования отопления ПИ-коррекция в зависимости от отклонения температуры воздуха внутри помещения.

• Автоматическая корректировка отопительного графика по результатам регулирования в предшествующем периоде (самонастройка отопительного графика) в двух каналах регулирования отопления.

  Специальные функции регулятора ТЕПЛАР 111:

• Формирование в двух каналах нелинейных зависимостей заданной температуры теплоносителя и перепада давления в функции от сигнала эквивалентной температуры наружного воздуха (отопительный график).

• ПИ-коррекция в зависимости от отклонения сигнала, характеризующего температуру в помещении.

• Динамическое преобразование сигнала, представляющего температуру наружного воздуха, и формирование сигнала эквивалентной температуры наружного воздуха для учета тепловой инерции зданий.

• Управление выходами регуляторов, обеспечивающее режим качественно-количественного регулирования систем отопления.

• Формирование дискретного выходного сигнала для управления циркуляционными насосами.

Технические характеристики:

• Питание:
  - Напряжение – ~220В (допускается – от 187 до 242B);
  - Частота – от 48 до 62Гц;
  - Потребляемая мощность – не более 10ВА.

• Конструктивное исполнение:
  - Габаритные размеры регулятора 120х60х370мм;
  - Габаритные размеры пульта 130х60х32мм;
  - Масса регулятора – не более 2.5кг;
  - Масса пульта – не более 0.5кг;
  - Монтаж – щитовой;
  - Подключение – штепсельный разъем РП15-150.

• Аналоговые входы:
  Назначение и количество:
  - для подключения термометров сопротивления 50М, 100М, 50П, 100П – 7 (возможно подключение на каждый из входов
  - нескольких термометров сопротивления для усреднения измеряемой температуры, или измерения разности температур);
  - для подключения датчиков постоянного тока 0-5мА, 0-20мА, 0-10В – 4.

• Дискретные входы:
  - Количество – 4;
  - Вид – изменение состояния контактных или бесконтактных ключей;
  - Коммутирующая способность – не менее 10мА, 15В постоянного тока.

• Импульсные выходы:
  - Количество – 3;
  - Вид – по трехпроводной схеме по выбору, постоянного пульсирующего тока (24±2.4)В,изменение состояния бесконтактного ключа;
  - Коммутирующая способность – не менее 45В, 0.15А постоянного тока.

• Дискретные выходы:
  - Количество – 3;
  - Вид – по выбору, постоянного пульсирующего тока (24±2.4)В, изменение состояния бесконтактного ключа;
  - Коммутирующая способность – не менее 45В, 0.15А постоянного тока.

• Источник напряжения:
  - Номинальное напряжение – (24±2.4)В;
  - Вид – пульсирующий двухполупериодный постоянный ток;
  - Активная состовляющая сопротивления нагрузки – не менее 160 Ом;
  - Назначение – питание выходных цепей.
