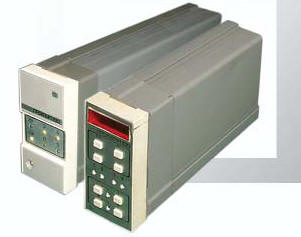

Приборы регулирующие программируемые микропроцессорные ПРОТАР

ПРОТАР 102, 112 ТУ 311-0225542.071-91 ПРОТАР 120, 130 ТУ 311-0225542.072-91 Код ОКП 42 1841



НАЗНАЧЕНИЕ

Приборы предназначены для применения в автоматизированных системах управления и в локальных системах регулирования в различных отраслях промышленности. Приборы используются а схемах стабилизации технологических параметров, программно­го, каскадного, многосвязного регулирования с реализацией сложных алгоритмов обработки информации.

Каждый прибор комплекса ПРОТАР может заменить в среднем от четырех до шести приборов комплекса КАСКАД 2 в различных сочетаниях. Может применяться в разных отраслях промышленности. Является универсальным и многофункциональным.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Первоначальная установка, изменение и индикация параметров, индикация входных сигналов, программирование структу­ры прибора, а также диагностика, индикация и сигнализация отказов прибора помощью кнопок и индикаторов пульта оператора.

Гальваническое разделение четырех аналоговых входных сигналов и двух дискретных входных сигналов друг от друга и от других сигналов.

Безударное переключение режимов управления с автоматического на ручное и обратно, ручное управление пультом опера­тора и с верхнего уровня управления. Цифровая индикация сигналов и параметров. Энергонезависимая память для хранения настроек и значений параметров.

Наиболее часто используемые свободно программируемые функции:

Регулирование в соответствии с П, ПД, ПИ, ПИД - алгоритмом: один или два независимых канала с импульсным выходом и(или) один канал с аналоговым выходом.

Вычисление сигналов рассогласования, задания и других промежуточных сигналов алгоритма (возможно с использованием сложных алгоритмов обработки входных сигналов). Селектирование, переключение и отключение сигналов.

Введение в алгоритмы регулирования дополнительных статических и динамических, линейных и нелинейных звеньев. Автоматическое изменение любых параметров и (или) перестройка алгоритма прибора по алгоритму пользователя. Формирование сигналов программного задатчика. Каскадное регулирование.

Формирование сигнала аварийной сигнализации отказа системы регулирования по сформированному потребителем алго­ритму, в том числе защита от обрыва в цепи датчика. Индикация любых параметров в удобных для пользователя размерностях.



ТЕНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание:

Напряжение – ~220В (допускается – от 187 до 242B);

Частота – от 48 до 62Гц;

Потребляемая мощность – не более 10ВА.

Конструктивное исполнение:

Габаритные размеры:

для прибора – 120х60х370мм;

для пульта оператора – 130х60х32мм.

Масса:

для исполнений ПРОТАР 102, 120 – не более 2.6кг;

для исполнений ПРОТАР 112, 130 с выносным пультом оператора – не более 3.1кг;

Монтаж – щитовой.

Аналоговые входы:

Количество – 6;

Вид – 0-5мА, 0-20мА, 4-20мА, 0-2В, 0-10B постоянного тока;

Гальвоническая изоляция для 4 входов.

Дискретные входы:

Количество – в зависимости от исполнения (см. таблицу исполнений).

Импульсные/дискретные выходы:

Количество – 5;

Вид (по выбору):

постоянно пульсирующий ток 0, 24В;

изменение состояния бесконтактного ключа, с коммутирующей способностью 45В, 0.15А.

Аналоговые выходы:

Количество – 2;

Вид – 0-10В, 0-5мА, 0-20мА, 4-20мА постоянного тока.
