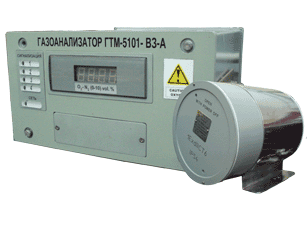

ГТМ-5101ВЗ-А - стационарный газоанализатор кислорода (атомное исполнение)

ГТМ-5101ВЗ-А - стационарный газоанализатор кислорода (атомное исполнение)

Стационарный газоанализатор кислорода предназначен для измерения объемной доли кислорода в азоте и воздухе .

Область применения газоанализатора: контроль технологических процессов и воздуха рабочей зоны на атомных станциях.

Принцип действия - термомагнитный.

Способ забора пробы - принудительный (от внешнего побудителя расхода или за счет избыточного давления в точке отбора пробы).

Режим работы - непрерывный.

Основные технические характеристики

Характеристики

Значения

Примечание

Диапазоны измерений О2, % об.:

кислород  в азоте

кислород в воздхе



0-1; 0-2; 0-3; 0-5; 0-10; 0-50

0-21

осн. привед. погр.%, в зависимости от модификации

±4  или  ±2,5

Время прогрева, мин, не более

180



Установление показаний, с, не более

180



Наличие 4 порогов сигнализации в

пределах  диапазона измерений, %

5 - 90



устан. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерения)

Выходные параметры:

               унифицир. выходной сигнал, мА

               цифровой сигнал

               «сухие» контакты реле (нормально разомкнутые)



0-5 или 4-20

RS 232

одна группа по каждому каналу



по заказу

протокол MODBUS-RTU

(6-34)В, 1А;

(12-220)В, (0,1-0,5)А

Параметры измеряемой среды:

              температура °С

              влажность, г/м3,не более

              запыленность, г/м3,не более

              объемный расход, л/мин



+5 - +50

6

0,001

0,7± 0,2



Степень защиты по ГОСТ 14254:

          для преобразователя измерительного (ИП)

          для выносного преобразователя первичного (ПИП)



IP 54

IP 65



Температура окружающей среды, °С

 +5 - +50



Питание, В

 220



Потребляемая мощность, ВА, не более

25



Габаритные размеры, мм:

             для преобразователя измерительного

             для выносного преобразователя первичного



360х300х140

330х200х180

масса, кг, не более:

8

14

Газоанализатор имеет блочно-модульную конструкцию, состоящую из преобразователя измерительного и выносного преобразователя первичного (датчика), максимальная линия связи между датчиком и измерителем 300 м, сопротивление проводников кабеля не должно превышать 10 Ом.

Датчик имеет взрывозащищенное исполнение "Взрывонепроницаемая оболочка" с маркировкой по взрывозащите “1ExdIICT6”. Преобразователь измерительный имеет общепромышленное исполнение и устанавливается в невзрывоопасных помещениях.

Комплект поставки:

Газоанализатор, ЗИП, ведомость ЗИП, эксплуатационная документация.

По отдельному договору для поверки газоанализатора поставляются: баллоны с ГСО-ПГС, ВТР (ИБЯЛ.306577.002-04), а также вспомогательное оборудование:

- клапан предохранительный А ИБЯЛ.301122.044, предназначенный для сброса газовой смеси при превышении избыточного давления в газовом канале газоанализатора свыше 200 к Па (2,04 кгс/см2);

- холодильник ХК-3-А ИБЯЛ.065142.005, предназначенный для охлаждения анализируемой парогазовой смеси до температуры окружающей среды и сбора конденсата;

- термохолодильник - А ИБЯЛ.418316.016, предназначеный для осушения анализируемой парогазовой смеси путем охлаждения до температуры менее 5 оС (содержание влаги менее 6 г/м3);

- блок пробоподготовки БП-1-А ИБЯЛ.418311.048, предназначенный для подачи анализируемой газовой смеси на газоанализатор, ее очистки и визуального контроля наличия расхода.

В случае необходимости по отдельному договору может поставляться шкаф-А (ИБЯЛ.301442.006), предназначенный для установки в нем газоаналитического и вспомогательного оборудования, пневматических соединений, подводки линий электропитания переменного тока с обеспечением автоматической защиты, воздушного охлаждения установленного оборудования с помощью встроенных вентиляторов. Исполнение шкафа определяется конструкцией.

Все газоанализаторы ГТМ-5101ВЗ-А и вспомогательное оборудование к ним проходят при выпуске 100% приемку Федеральной Службы по Экологии, Технологии и Атомному Надзору (ФСЭТАН).
Сделать заказ и запросить дополнительную информацию по ГТМ-5101ВЗ-А Вы можете здесь.
