4162 ДСТ Датчики силоизмерительные тензорезисторные

4162 ДСТ Датчики силоизмерительные тензорезисторные

4162 ДСТ

Тип датчика - консольная балка-параллелограмм.
Принцип действия - деформация изгиба.

Датчик применяется в бункерных весах и дозирующих устройствах; платформенных весах; подвесных бункерных весах и дозирующих устройствах; конвейерных весах, дозирующих устройствах.

Пример обозначения при заказе:

4162 ДСТ-0,5Р-0,06-С4-IP67

  • 4162 ДСТ - обозначение датчика;
  • 0,5 - номинальное усилие, кН;
  • Р - исполнение датчика (К - с кабельным выводом, Р - с разъёмом);
  • 0,06 - категория точности;
  • С4 - группа исполнения;
  • IP67 - степень защиты оболочки.

Технические характеристики:

Номинальное усилие

кН

0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0

Категория точности

-

0,06; 0,10; 0,15

Рабочий коэффициент передачи (РКП) при номинальной нагрузке

мВ/В

2,0

Начальный коэффициент передачи (НКП) от номинального значения РКП

%, не более

2,5

Сопротивление мостовой схемы входное

Ом

380±2,0

Сопротивление мостовой схемы выходное

Ом

400±4,0

Диапазон рабочих температур (группа исполнения)

°С

-30…+50 (С4); -50…+50 (Д3)

Степень защиты оболочки

-

IP67

Напряжение питания постоянным током

В, не более

12

Масса

кг

1,4…1,8

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом или герметичным разъёмом.

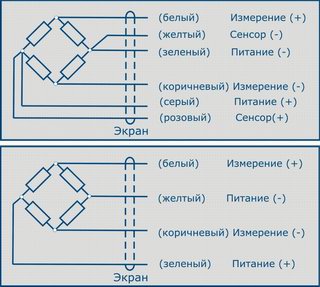

Схема подключения

а) исполнение с кабельным выводом

4162 ДСТ_Схема подключения

б) исполнение с разъёмом

4162 ДСТ_Схема подключения

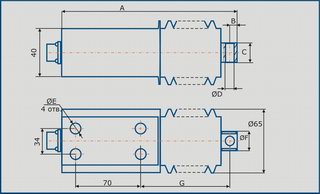

Габаритно-присоединительные размеры

4162 ДСТ_Размеры



Номинальное усилие, кН

A

B

C

ÆD

ÆE

ÆF

G

0,1; 0,2; 0,5; 1,0; 2,0

180

10

20

8

8,2

26

86

5,0; 10,0

190

12

26

10

10,2

36

94




Сделать заказ и запросить дополнительную информацию по 4162 ДСТ Вы можете здесь.
