ЗМ3001

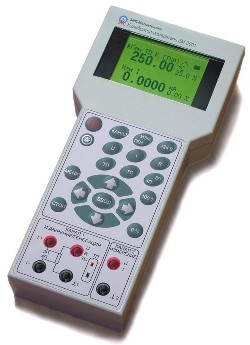

Калибраторы-измерители нормированных сигналов ЗМ3001

Предназначены для измерений и воспроизведения силы и напряжения постоянного тока, электрического сопротивления постоянному току, сигналов термоэлектрических преобразователей, термопреобразователей (термометров) сопротивления и применяются для ремонта, настройки, калибровки средств измерений, а также для выполнения различных измерений при разработке и эксплуатации радиотехнической аппаратуры и электрооборудования.
Зарегистрированы в Государственном реестре средств измерений России под № 34897-07.
В режимах ручного и программного управления прибор обеспечивает:
- измерение и воспроизведение постоянного тока в диапазоне от 0 до 25 мА;
 - измерение и воспроизведение напряжения постоянного тока в диапазонах от 0 до 1 В и от 0 до 10 В (от 0 до 40 В);
 - измерение и воспроизведение сопротивления постоянному току в диапазонах от 15 до 400 Ом и от 400 до 3500 Ом;
 - измерение и воспроизведение сигналов термоэлектрических преобразователей типов R, S, B, J, T, E, K, N, A, L, M с возможностью автоматической компенсации температуры «холодного» спая;
 - измерение и воспроизведение выходных сигналов термопреобразователей сопротивления: платиновых с R0 = 50, 100 и 500 Ом (W100 = 1,3910 и 1,3850); медных с R0 = 50 и 100 Ом (W100 = 1,4280 и 1,4260); никелевых с R0 = 100 Ом при двух-, трех- и четырехпроводной схеме подключения;
 - одновременное измерение и воспроизведение сигналов в двух гальванически изолированных каналах для поверки нормирующих преобразователей;
 - питание поверяемого преобразователя от встроенного источника напряжения +24 В, включенного последовательно в цепь измерения силы тока;
 - возможность работы в качестве потребителя тока в составе токовой петли с питанием +24 В от внешнего прибора.

Основные метрологические характеристики прибора при нормальных условиях в режимах измерения и воспроизведения напряжения, тока и сопротивления, а также выходных сигналов термопар и термометров сопротивления приведены в таблицах.
Измерение напряжения постоянного тока
|
				 Предел измерения, В  |

				 Максимально допустимые измеряемые значения, В  |

				 Разрешающая способность, мВ  |

				 Пределы допускаемой основной погрешности  |

|
				 1  |

				 1,5  |

				 0,1  |

				 ±(0,0002 · U + 1 ед. мл. р.)  |

|
				 10  |

				 12  |

				 1  |

				 ±(0,0002 · U + 1 ед. мл. р.)  |

|
				 40  |

				 48  |

				 1  |

				 ±(0,0002 · U + 1 ед. мл. р.)  |

U – измеряемое значение напряжения
Воспроизведение напряжения постоянного тока
|
				 Предел воспроизведения, В  |

				 Максимально допустимые воспроизводимые значения, В  |

				 Разрешающая способность, мВ  |

				 Пределы допускаемой основной погрешности  |

|
				 1  |

				 1,5  |

				 0,1  |

				 ±(0,0002 · U + 1 ед. мл. р.)  |

|
				 10  |

				 12  |

				 1  |

				 ±(0,0002 · U + 1 ед. мл. р.)  |

U – установленное значение напряжения
Измерение и воспроизведение силы постоянного тока
|
				 Предел измерения и воспроизведения, мА  |

				 Максимально допустимые измеряемые ( воспроизводимые) значения, мА  |

				 Разрешающая способность, мкА  |

				 Пределы допускаемой основной погрешности  |

|
				 25  |

				 30  |

				 1  |

				 ±(0,0002 · I + 2 ед. мл. р.)  |

I – измеряемое или установленное значение силы тока
Измерение сопротивления постоянному току
|
				 Пределы измерения, Ом  |

				 Максимально допустимые измеряемые значения, Ом  |

				 Разрешающая способность, Ом  |

				 Пределы допускаемой основной погрешности, Ом, при схеме измерения:  |
			|
|
				 3-х, 4-х проводной  |

				 2-х проводной  |
			|||
|
				 400  |

				 480  |

				 0,01  |

				 ±0,1  |

				 ±0,15  |

|
				 3500  |

				 3800  |

				 0,1  |

				 ±1,0  |

				 ±1,5  |

1. При измерении по 2-х проводной схеме включения погрешность, вносимая сопротивлениями измерительного проводников, не включена в основную погрешность.
2. При измерении по 3-х проводной схеме включения сопротивление каждого измерительного проводника должно быть менее 10 Ом, при этом разность сопротивлений проводников не должна превышать 0,1 Ом.
Воспроизведение (имитация) электрического сопротивления
|
				 Предел воспроизведения, Ом  |

				 Диапазон воспроизводимых значений, Ом  |

				 Разрешающая способность, Ом  |

				 Пределы допускаемой основной погрешности, Ом  |

|
				 400  |

				 10 – 480  |

				 0,01  |

				 ±0,1  |

|
				 3500  |

				 350 – 3800  |

				 0,1  |

				 ±1,0  |

Измерение и воспроизведение выходных сигналов термоэлектрических преобразователей
|
				 Тип термопары по ГОСТ Р 8.585  |

				 Диапазон температур, °С  |

				 Пределы допускаемой основной погрешности, °С  |

|
				 R (ТПП)  |

				 -50…0   |

				 ±1,6  |

|
				 S (ТПП)  |

				 -50…0  |

				 ±1,6  |

|
				 B (ТПР)  |

				 200…400  |

				 ±3,2  |

|
				 N (ТНН)  |

				 -200…0  |

				 ±0,8  |

|
				 K (ТХА)  |

				 -200…1372  |

				 ±0,6  |

|
				 T (ТМК)  |

				 -200…0  |

				 ±0,5  |

|
				 J (ТЖК)  |

				 -210…1200  |

				 ±0,4  |

|
				 E (ТХК)  |

				 -270…1000  |

				 ±0,4  |

|
				 L (ТХК)  |

				 -200…800  |

				 ±0,3  |

|
				 A-1 (ТВР)  |

				 0…1200  |

				 ±0,7  |

|
				 A-2, A-3 (ТВР)  |

				 0…1200  |

				 ±0,7  |

|
				 M (ТМК)  |

				 -200…0  |

				 ±0,5  |

1. Погрешность преобразования термопар не включена в погрешность измерения (воспроизведения) прибора.
2. Погрешность встроенного термодатчика для компенсации температуры «холодного» спая не включена в погрешность измерения (воспроизведения) прибора и не должна превышать ±0,5 °С.
Измерение и воспроизведение выходных сигналов термопреобразователей сопротивления
|
				 Тип термометра сопротивления по ГОСТ 6651  |

				 Диапазон температур,   |

				 Пределы допускаемой основной погрешности, °С,при схеме измерения:  |
			||
|
				 3-х, 4-х проводной  |

				 2-х проводной  |
			|||
|
				 Платиновые (ТСП)   |

				 50П, 500П  |

				 –200…+500  |

				 ±0,6  |

				 ±0,9  |

|
				 100П  |

				 –200…+500  |

				 ±0,3  |

				 ±0,4  |
			|
|
				 Платиновые  |

				 Pt50, Pt500  |

				 –200…+500  |

				 ±0,6  |

				 ±0,9  |

|
				 Pt100  |

				 –200…+500  |

				 ±0,3  |

				 ±0,4  |
			|
|
				 Медные (ТСМ)  |

				 50М  |

				 –200…+200  |

				 ±0,5  |

				 ±0,7  |

|
				 100М  |

				 –200…+200  |

				 ±0,25  |

				 ±0,4  |
			|
|
				 Медные  |

				 Cu50  |

				 –50…+200  |

				 ±0,5  |

				 ±0,7  |

|
				 Cu100  |

				 –50…+200  |

				 ±0,25  |

				 ±0,4  |
			|
|
				 Никелевые (ТСН)  |

				 100Н, Ni100  |

				 –60…+180  |

				 ±0,2  |

				 ±0,3  |

1. При измерении по 2-х проводной схеме включения погрешность, вносимая сопротивлениями измерительного проводников, не включена в основную погрешность.
2. При измерении по 3-х проводной схеме включения сопротивление каждого измерительного проводника должно быть менее 10 Ом, при этом разность сопротивлений проводников не должна превышать 0,1 Ом.
3. Значения измерительного тока находятся в диапазонах:
- (1,6 ± 0,3) мА для термометров с R0 = 50 Ом, 100 Ом;
 - (0,2 ± 0,04) мА для термометров с R0 = 500 Ом.

Питание прибора от аккумуляторной батареи, состоящей из четырех никель-металлогидридных аккумуляторов типа AA суммарным напряжением 4,8 В или от блока питания с выходным напряжением (9 ± 0,5) В, включаемого в однофазную сеть напряжением 220 В и частотой 50 Гц. Мощность, потребляемая от сети, не более 1,5 Вт при заряженной аккумуляторной батарее и не более 6 Вт во время зарядки.
Продолжительность непрерывной работы от аккумуляторной батареи:
- при воспроизведении тока не менее 8 ч;
 - в остальных режимах не менее 24 ч.

Габаритные размеры (ширина х длина х высота), мм: 106 x 224 x 59.
Масса не более, кг 0,6.
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С от 5 до 40;
 - относительная влажность воздуха при 25 °С, % до 90.

Сделать заказ и запросить дополнительную информацию по ЗМ3001 Вы можете здесь.
