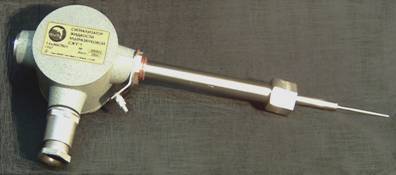

УЛЬТРАЗВУКОВОЙ СИГНАЛИЗАТОР УРОВНЯ ЖИДКОСТИ СЖУ-1

УЛЬТРАЗВУКОВОЙ СИГНАЛИЗАТОР УРОВНЯ ЖИДКОСТИ СЖУ-1

Предназначен для использования в нормальных и экстремальных условиях, при дистанционных измерениях. Контролирует все виды жидкостей в температурном диапазоне от -190С до +400С и давлении до 20МПа. Диапазон температур окружающей среды от -40С до +75С. Исполнение СЖУ-1 – взрывобезопасное – 1ЕхdibIICT6X. Является более совершенным аналогом сигнализатора УСУ-1. Принцип действия сигнализатора основан на определении затухания акустической волны в чувствительном элементе датчика, при погружении его в контролируемую жидкость. Оснащен системой самодиагностики, которая автоматически проверяет работоспособность датчика, включая электронику и пьезокристал.

Контролируемые жидкости:
нефть и ее фракции, вода, сжиженные газы, растворители и любые другие жидкости, не формирующие отложения на материале чувствительного элемента и не разрушающие его.

Назначение и область применения
Сигнализатор предназначен для контроля уровня жидкости в открытых или закрытых, в том числе находящихся под давлением, емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности, а также может быть использован в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме. Сигнализатор осуществляет выдачу сигнала при превышении или снижении контролируемой жидкостью заданного уровня.

Основные технические характеристики
Номинальное напряжение питания СЖУ-1 - 24В постоянного тока (от 14 до 28В).

Потребляемый ток, не более 20мА.

Напряжение, коммутируемое выходными ключами сигнализатора от 14 до 28 В.

Ток, коммутируемый выходными ключами сигнализатора, - не более 0,1А.

Время реакции сигнализатора не более 0,1с, гистерезис – 2,0с.

Диапазон температуры воздуха, окружающего СЖУ-1, - от минус 40 °С до плюс 75 °С.

Диапазон температуры контролируемой среды - от минус 190 °С до плюс 400 °С.

Максимальное давление контролируемой среды не более 6 МПа (по заказу до 20 МПа).

Сигнализатор устойчив к воздействию вибрации с ускорением 2g.

Степень защиты корпуса IP 67.

Средняя наработка на отказ не менее 10000час.

Средний срок службы – 12 лет.

Габаритные размеры, мм - 420х160х76.

Длина штуцера может быть увеличена до 1м (по заказу).

Масса, не более, – 1,1 кг.

Расположение датчиков на объекте – произвольное.
