Программно-технологический комплекс ИВЭ-50МБ

Предназначен для применения во взрывоопасной зоне при измерении, регистрации и визуализации технологических параметров процесса бурения в нефтяной и газовой промышленности.

ИВЭ-50 МБ позволяет:

индицировать параметры: нагрузка на крюке; давление в манифольде буровых насосов; расход бурового раствора на входе; частота вращения ротора; уровень раствора в емкостях; нагрузка на долото; крутящий момент на машинном ключе; число ходов насоса на выносных табло, расположенных в лебедочном отделении и растворном блоке, а также на ЖКИ прибора.
сигнализировать о превышении предельных значений параметров, которые могут быть установлены в зависимости от характера выполняемой работы и типа буровой установки (световая сигнализация), а также исполнять сигналы блокировки ГПМ и насоса; автоматически регистрировать значения параметров и время их измерения в электронной энергонезависимой памяти прибора;
передавать полученную информацию в ПЭВМ для создания базы данных, в реальном режиме времени или за период времени, по желанию пользователя ПЭВМ;
обеспечивать бесперебойную работу составляющих системы (кроме ПЭВМ) в случае аварийного отключения напряжения питания 220В в течение 2 часов.

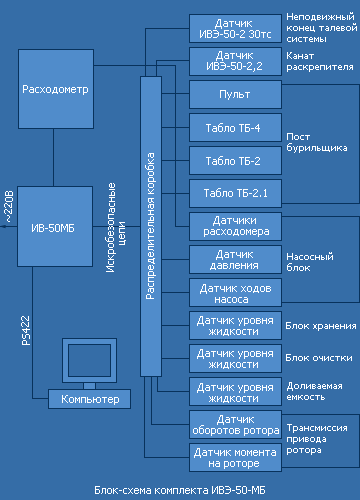

Выносное табло (1) ТБ-2 показывает:	Выносное табло (2) ТБ-2 показывает:
1 индикатор - частота вращения ротора	1 индикатор - уровень в 1 емкости
2 индикатор - число ходов насоса	2 индикатор - уровень в 2 емкости
3 индикатор - давление в манифольде	3 индикатор - уровень в 3 емкости
4 индикатор - момент на машинном ключе	4 индикатор - расход раствора на входе

На выносное табло ТБ-4 выводится нагрузка на крюке и на долото. Пульт бурильщика позволяет изменять яркость выносных табло, фиксировать момент касания забоя буровым инструментом, осуществлять сброс значения момента на машинном ключе.

Основные технические характеристики
Параметр	Диапазон измерения и погрешность
нагрузка на крюке	0 - 250 Тс (+-)2,5 %
давление в манифольде	0 - 25 МПа (+-)2,5 %
расход раствора на входе	0 - 60 л/с (+-)2,5 % (при Ду = 76 мм)
частота вращения ротора	0 - 1200 об/мин 2,5 %
уровень раствора в емкостях	0 - 2,5 м (+-)2,5 %
нагрузка на долото	0 - 50 Тс (+-)2,5 %
крутящий момент на машинном ключе	0 - 120 кН*м (+-)2,5 %
число ходов насоса	0 - 100 х/мин
момент на роторе	0- 6кН*м

Параметр	Значение
Период регистрации данных, не более, с	60
Разрядность выносного табло ТБ-2, единиц	4х4
Ёмкость электронного блока памяти, не менее (месяцев)	6
Диапазон рабочих температур, ?С:
- для прибора ИВЭ-50МБ	от -40 до +50
- для датчиков и выносных табло от -50 до +50
Взрывозащищенное исполнение прибора по ГОСТ Р 51330.0 - 99	1Exib IIA T5
Разрядность выносного табло, ТБ-4 единиц	1х4
Параметры электрического питания индикатора:
- напряжением переменного тока, В	198-242
- потребляемая мощность, Вт	80
Относительная влажность воздуха при +25 ?С не более, %	98
Средняя наработка на отказ не менее, ч	10000
Габаритные размеры не более, мм:
- прибора ИВЭ-50МБ	500х500х220
- выносного табло ТБ-2 (с защитным козырьком)	620х280х195
- выносного табло ТБ-4	335х200х240
- датчика ИВЭ-50-2, Рном=30тс	30х180х110
- датчика давления <МЕТРАН-55>	130х45х40
- датчика ИВЭ-50-2.2	290х140х80
Масса не более, кг:
- прибора ИВЭ-50МБ	30
- выносного табло ТБ-2 (с защитным козырьком)	12
- выносного табло ТБ-4	6.5
- датчика ИВЭ-50-2,Рном=30тс	10.0
- датчика давления <МЕТРАН-55>	0.3
- датчика ИВЭ-50-2.2	6
