Регулятор-сигнализатор уровня релейный РСУР-301

ТУ 4218-001-31762034-01

ОБЩИЕ СВЕДЕНИЯ

Регулятор–сигнализатор уровня релейный – РСУР-301, далее прибор, предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня электропроводных жидкостей с удельной электрической проводимостью от 2*10-4 до 10 См/м в трёх точках в одном резервуаре или по одному уровню в трёх резервуарах, в том числе и в ёмкостях, находящихся под избыточным давлением.

Прибор РСУР-301 является функциональным аналогом приборов: ESP-50, РОС-301, СУ300, ЭРСУ-3Р и т.п.

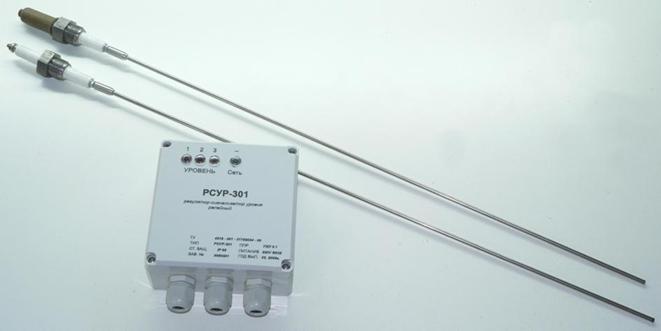

Регулятор-сигнализатор уровня релейный РСУР-301

ДОСТОИНСТВА

  • Прибор поставляется с датчиками необходимых размеров по требованию заказчика.

  • Современная элементная база.

  • Низкая стоимость

  • Малые габариты

  • Малые сроки на поставку приборов

Структура условного обозначения

РСУР -

     301

     Х–

     х -

     ххх:



1

2

3

4

5,6,7



1-     обозначение класса прибора;

2-     обозначение серии прибора, количества каналов контроля;

3-     «И» - взрывозащищённое исполнение типа «искробезопасная цепь», «О» - обычное исполнение.

4-     диапазон контроля с удельной электрической проводимостью, до,  См/м:

«1» - 0,015     –  1-й диапазон;

«2» - 0,0018   –  2-й диапазон;

«3» - 0,00045 –  3-й диапазон;

«4» - 0,00023 –  4-й диапазон.

5,6,7          шифр исполнения кондуктометрического датчика:

5 – материал корпуса датчика:

   «1» - сталь оцинкованная;

   «2» - сталь нержавеющая – 12Х.. ;

   «3» - сталь нержавеющая – 20Х.. .

6 – материал изолятора:

   «1» -керамика;

   «2» -полиэтилен;

   «3» - фторопласт-4.

7 – конструкция электрода:

   «1» - стержневой;

   «2» - гибкий.



Технические характеристики

Напряжение питания прибора, В

 220

+10

%, 50 Гц

-15

Потребляемая мощность, не более,  В*А

  8,0

Основная погрешность, мм

±1,0

Напряжение на электродах датчиков, не более, В

  8, - 50 Гц

Диапазон контроля электрической проводимости



жидкостей, См/м

от 2*10-4 до 10

Длина линии связи БУ – ДК, не менее, м

1000

Выходой сигнал:

переключающий контакт реле

число выходов

  3

коммутируемая нагрузка

3А, 250В, 100 В*А (Cos φ ≥0,4)

Длина погружной части датчика, м

(по  заказу)

0,1 – при горизонтальном монтаже

до 5 – при вертикальном монтаже

Масса, кГ

0,6 (блок управления)

0,12 (датчик кондуктометрический)



Условия эксплуатации

Условия эксплуатации блока управления:



температура окружающей среды, °С

минус 30 °С ... +60

степень защиты от воздействия пыли и влаги

IP65 по ГОСТ 14254-80

степень защиты от механического воздействия

исполнение №3 по ГОСТ 12.2.007.0-75

степень защиты от поражения электрическим током

класс 01 по ГОСТ 12.2.007.0-75

Условия эксплуатации датчиков:



температура окружающей среды, °С

минус 40 °С ... +85

температура контролируемой среды, °С

не более 250

рабочее давление, МПа

не более 2,5 (специсполнение – до 6,1)

относительная влажность воздуха, %

100 при 25 °С (с конденсацией влаги)

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

В состав прибора входит блок управления (БУ) и три датчика кондуктометрических (ДК).

Функциональная схема РСУР-301

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят: блок управления (БУ), датчик кондуктометрический – 3шт., предохранитель – 2шт., паспорт.
