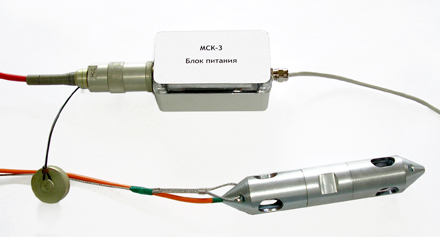

Геофизический зонд МСК
Назначение
Геофизический зонд МСК
предназначен для микросейсмокаротажа скважин при
изучении структуры и сейсмоакустических свойств
верхней части разреза совместно с современной
полевой сейсмостанцией с линейным разделением
каналов и любым импульсным источником. Зонд
формирует выходной сигнал от разнесенных по
глубине акустических датчиков, пропорциональный
импульсному акустическому давлению в столбе
жидкости, заполняющем скважину при проведении
каротажа. В сухих скважинах зонд не может быть
использован.
|
Технические характеристики |
|
|
Число акустических датчиков в зонде, шт |
опционально |
|
Расстояние между датчиками, м |
опционально |
|
Длина зонда с соединительным кабелем, м, не более |
110 |
|
Номинальная чувствительность датчика, мВ/Па |
20±5 |
|
Рабочий диапазон
частот, Гц, на уровне -3дБ |
5 - 1000 |
|
Максимальное гидростатическое давление в скважине, МПа |
2 |
|
Максимальное измеряемое давление, дБ отн. уровня 20мкПа |
118 |
|
Уровень собственных шумов, дБ отн. уровня 20мкПа, не более |
40 |
|
Фазовая неидентичность, град., не более |
5 |
|
Напряжение питания датчика, В, 12 элементов «АА», 1,5 В * |
5 ± 0,25 |
|
Потребляемый ток датчика, мА, не более |
2 |
|
Климатическое исполнение зонда |
группа УХЛ 2.7 |
|
Габаритные размеры
датчика: |
|
|
Масса зонда с 3-я
датчиками и соединительными кабелями, кг |
18 |
|
Усилие на разрыв
кабельно-тросовых соединений, кг |
100 |
* Элементы питания в комплект поставки не входят.
