Датчик вибрации АВС 134

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 134

Вибропреобразователь АВС 134 предназначен для измерения высокоинтенсивных ударных и вибрационных ускорений в широком диапазоне частот на изделиях РКТ, авиационной технике, автомобильной и других видах промышленности для тестовых испытаний конструкций, машин и механизмов. Имеет несколько модификаций, образующих унифицированный ряд.

Чувствительный элемент вибропреобразователя – компрессионного типа. Вибропреобразователь выполнен по однопроводной заземленной электрической схеме. Отличительная особенность вибропреобразователя – высокая собственная частота, вибропрочность и надежность. Корпус вибропреобразователя выполнен из сплава ВТ1-0. Базовая модификация вибропреобразователя (АВС 134) предназначена для измерения высокоинтенсивных ударных ускорений (до 30000 g). Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ. Крепление вибропреобразователя осуществляется при помощи хвостовика с резьбой 12х0,75 длиной 3,5 мм или шпильки с резьбой М5 длиной 4 мм.

  АВС 134 АВС 134-01 АВС 134-02 АВС 134-03 АВС 134-04 АВС 134-06
Коэффициент преобразования по заряду, пКл/g 1,4 5,5 11 22 45 90
Диапазон рабочих частот, Гц 20 ÷ 30000 20 ÷ 28000 20 ÷ 16000 20 ÷ 10000 20 ÷ 8000 20 ÷ 5000
Отн.коэффициент поперечного преобразования, не менее, % 5
Основная погрешность, не более, % 5
Диапазон рабочих температур, °С -196 ÷ +200
Верхний предел ускорений
вибрация, g
удар, g

5000
30000

3200
10000

1600
5000

800
2500

400
1000

200
500
Масса (без кабеля), г 16 17 18 20 25 30

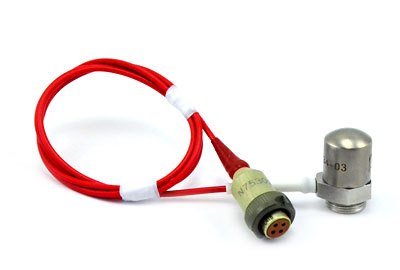

Датчик вибрации АВС 134


Сделать заказ и запросить дополнительную информацию по АВС 134 Вы можете здесь.
