Прибор контроля изоляции Ф4106, Ф4106А для цепей с изолированной нейтралью (замена прибора МКН380)

Исполнение прибора - брызговлагозащищенное

Прибор контроля изоляции Ф4106, Ф4106А для цепей с изолированной нейтралью (замена прибора МКН380)

Измерительные приборы контроля изоляции Ф4106 и Ф4106А служат для измерения  сопротивления изоляции при его снижении в сетях переменного тока с изолированной нейтралью, находящихся под напряжением 220 В или 380 В, частотой 50, 60 или 400 Гц.

Область применения измерителей Ф4106 - передвижные и стационарные электроустановки с изолированной нейтралью.

Прибор предназначен для встраивания и при эксплуатации доступ к разъему РУ и зажимам ПУ, а также к выходным и входным цепям прибора должен быть закрыт. Во внешней цепи питания прибора необходимо устанавливать предохранитель на 0,16 А типа ВПБ-6 или другого типа с аналогичными характеристиками.

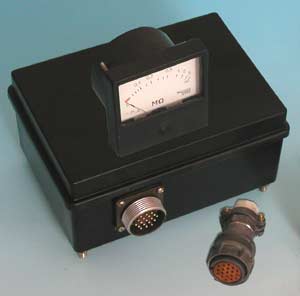

Щитовой измерительный прибор Ф4106 состоит из показывающего (ПУ) и релейного (РУ) устройств.

РУ имеет следующие уставки сопротивления:

Ф4106 – 30, 50, 500 кОм

Ф4106А – 12, 20, 60 кОм.

Диапазон измерения ПУ – 0,02 - 5 МОм.

Класс точности ПУ – 2,5.

Предел допускаемой основной погрешности РУ равен 10% от сопротивления установки.

Условия эксплуатации - от минус 60 ° С до плюс 60 ° С.

Исполнение прибора Ф4106 и Ф4106А - пылезащищенное, брызгозащищенное, виброустойчивое.

Габаритные размеры, мм :

РУ – 175х98х143

ПУ - 80х80х100.

Масса, кг, не более:

РУ – 1,3

ПУ – 0,2.

Время установления рабочего режима - не более 15 минут.

Режим работы - непрерывный. Продолжительность непрерывной работы не ограничена.
Сделать заказ и запросить дополнительную информацию по Ф4106А Вы можете здесь.
