Неразъемные взрывозащищенные термошкафы модификации 3.909.013

Термошкаф состоит из внутреннего и наружного корпусов, выполненных из стали. Промежутки между корпусами заполнены теплоизолирующим материалом.

Термошкаф имеет теплоизолирующую дверь с двумя замками и уплотнитель по всему периметру из морозостойкой резины. Снизу термошкаф имеет четыре съемных опоры для установки на месте эксплуатации.

С одной из сторон термошкафа имеются кабельные вводы для проводов и зажимы заземления.

Основные технические характеристики
№ п/п Габаритные размеры L×B×H, мм Внутренние размеры L’×B’×H’, мм Обогрев Маркировка взрывозащиты
1 600×600×1400 485×520×1280 Электрообогрев Р=200 Вт 2ЕхedmiaBT4X
2 800×600×1400 685×520×1280
3 600×500×1000 485×420×880
4 600×500×1000 485×420×880
5 600×350×800 490×250×670
6 600×600×1800 485×520×1680 Электрообогрев Р=400 Вт
7 800×600×1800 685×520×1680
8 1000×600×1800 885×520×1680
9 600×600×1400 485×520×1280 Пар, вода 2ЕхеmiaIIСТ5Х
(Т воды 95°С)
2ЕхеmiaIIСТ4Х
(Т пара 135°С)
2ЕхеmiaIIСТЗХ
(Т пара 200°С)
10 800×600×1400 685×520×1280
11 600×600×1800 485×520×1680
12 800×600×1800 685×520×1680
13 1000×600×1800 885×520×1680
14 800×600×800 685×520×685
15 600×600×1400 485×520×1280 нет 2ЕхеmIIТ5Х
16 800×600×1400 685×520×1280
17 600×600×1800 485×520×1680
18 800×600×1800 685×520×1680
19 1000×600×1800 885×520×1680
20 800×600×1000 685×520×885
21 600×500×700 500×400×600
22 900×530×700 800×450×600
23 600×500×700 500×400×600 Электрообогрев Р=200 Вт 2ЕхedmiaIIBT4X
24 600×500×700 500×400×600
25 530×350×530 447×288×447
26 500×430×510 410×350×410
27 1028×850×850 900×730×730

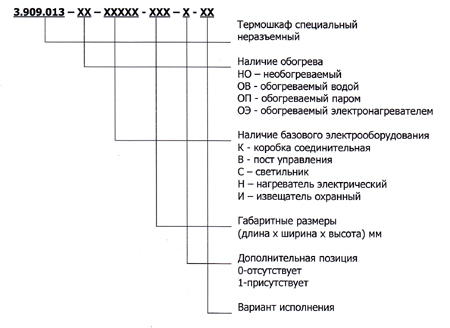

Структура условного обозначения термошкафов модификации 3.909.013

Пример записи обозначения термошкафа

Термошкаф специальный модификации 3.909.013 — обогреваемый электронагревателем, с полным комплектом базового электрооборудования: коробка соединительная КП24, пост управления КУ, светильник, нагреватель электрический, извещатель охранный; с габаритными размерами — 600×600×1400 мм, без дополнительной позиции, вариант исполнения 01.

«Термошкаф 3.909.013 - ОЭ - КВСНИ - 600×600×1400 – 0 – 01 0.390.005 ТУ»

Габаритные размеры указаны без учета рым-болтов и съемных опор.

По согласованию с Заказчиком:

  • изготавливаются термошкафы нестандартных размеров не указанных в таблице;
  • производиться комплектование дополнительным оборудованием (коммутирующие устройства, монтажные приспособления и т.д.);
  • определяется расположение и количество кабельных вводов.

Сделать заказ и запросить дополнительную информацию по 3.909.013 Вы можете здесь.
