Преобразователь измерительный  аналоговый (ПИ, ПИ-Ex)

Преобразователь измерительный  аналоговый (ПИ, ПИ-Ex)

Преобразователь измерительный  аналоговый (ПИ, ПИ-Ex)

Преобразователи измерительные (ПИ) предназначены для непрерывного преобразования сигналов от термосопротивлений типа ТСМ, ТСП, ТП, ТМ со стандартной характеристикой 100М, 100П, Pt100 по ГОСТ 6651, термопар типа ТХА(К), ТХК(L) по ГОСТ 6616 в унифицированный токовый сигнал 0…5 мА, 4…20 мА.
Исполнение ПИ – обычное и взрывозащищённое вида «искробезопасная электрическая цепь ia» подгруппы IIC. Взрывозащищенное исполнение имеет наименование ПИ – Ех или Метран - 641 – Ех и соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10.
Степень защиты ПИ от проникновения пыли и влаги IP54 по ГОСТ 14254. ПИ устанавливается в корпус преобразователя температуры типа «Метран - 270» или «Метран – 270 – Ех», имеющего степень защиты не хуже IP65 ГОСТ 14254, и в случае взрывобезопасного исполнения в соответствии с ГОСТ Р 51330.0 является Ех – компонентом.
Область использования ПИ: системы автоматического контроля температуры, регулирование и управление технологическими процессами.
ПИ эксплуатируются при температуре окружающего воздуха от  -45 до + 700C; ПИ – Ex   –   от  -20 до +70C. По отдельному заказу ПИ, ПИ-Ex  –  от -50 до 850C.
В соответствии с ГОСТ30232 и ГОСТ13384  ПИ являются:

  • по зависимости выходного сигнала от преобразуемой температуры:
    - с линейной от температуры для ПИ с термопреобразователями сопротивления;
    - с линейной от температуры для ПИ с термоэлектрическим преобразователем;
    - с линейной от термоЭДС для ПИ с термоэлектрическим преобразователем;

  • по связи между входными и выходными цепями – с гальванической связью.

Таблица 1. Основные технические характеристики и параметры

Диапазоны преобразований температуры, диапазоны унифицированных выходных сигналов, основная погрешность преобразования и данные первичных преобразователей приведены в таблице

Наимено-вание

Диапазон выходного сигнала, мА

Диапазон преобразования  температуры, °С

Основная
погрешность,
%

НСХ первичного преобразователя

Зависимость
выходного
сигнала

R100/R0

ПИ-1,

ПИ-Ех-1

0…5

-50…50; 0…50; 0…100; -50…100; 0…150; 0…180

±0,1
±0,25
±0,5

100М

Линейная от температуры

1,428

4…20

-10…60; -5…40; 0…50; 0…60; 65…95

±0,25
±0,5

-50…50; -50…100; -50…150; -50…180; 0…90; 0…95; 0…100; 0…150; 0…180; 50…150; 80…120

±0,1
±0,25
±0,5

ПИ-2,

ПИ-Ех-2

0…5

0…50; 0…100; 0…200; 0…300; 0…400; -50…400

±0,1
±0,25
±0,5

100П

1,391

4…20

-50…50; -50…100; -50…150; -50…200; 0…50; 0…100; 0…150; 0…180; 0…200; 0…250; 0…300; 0…400; 0…500

ПИ-5
ПИ-Ех-5

4…20

-50…50; -50…100; -50…150; 0…50; 0…100; 0…200; 0…300; 0…400; 0…500

±0,1
±0,25
±0,5

Pt100

1,385

ПИ-3

ПИ-Ех-3

0…5

0..400; 0..500; 0…600; 0…800; 0…900;  400…900; 0…1000; 0…1100

±0,5
±1,0

ХА(К)

Линейная от
термоЭДС

-

4…20

0…400; 0…500; 0…600; 0…800; 0…900; 400…900; 0…1000; 0…1100

ПИ-4

ПИ-Ех-4

0…5

0…600; 0…800; 0…900; 400…900; 0…1000

±0,5
±1,0

ХА(К)

Линейная от температуры

-

4…20

-40…400; -40…500; -40…600; -40…800; -40…900; -0…1000; -40…1100; 0…400; 0…500; 0…600; 0…800    0…900; 400…900;0…1000; 0…1100

ПИ-7
ПИ-Ех-7

4…20

0…300; 0..400; 0..500; 0…600

±1,5

ХК(L)

-

Выходные цепи ПИ рассчитаны на подключение нагрузок Rн (с учетом сопротивления линии связи):

  • от 0,1 до 2,5 кОм для выходного сигнала 0…5 мА при Uп=36В;

  • от 0,1 до 1,0 кОм для выходного сигнала 4…20 мА при Uп=36В;

  • от 0,1 до 0,20 кОм для выходного сигнала 4…20 мА исполнения Ex.

Номинальные сопротивления нагрузок Rн:

  • 1 кОм для выходного сигнала 0…5 мА;

  • 0,5 кОм для выходного сигнала 4…20 мА;

  • 0,2 кОм для выходного сигнала 4…20 мА исполнения Ex.

Питание ПИ обычного исполнения осуществляется от стабилизированных источников серии БП, БПМ (Метран-602, 604) с выходным напряжением 18-36 В.
Питание ПИ - Ex должно осуществляться от искробезопасных цепей блоков питания, имеющих вид взрывозащиты «искробезопасная цепь уровня ia» подгруппы IIC с параметрами: Uo = 24В и Io < 120 мА.

Таблица 2. Предельные параметры входных цепей ПИ - Ех (ГОСТ Р 51330.10)

Ui,
В

I i,
мА

P i,
Вт

C i,
мкФ

L i,
мкГн

24

120

0,6

0,015

5

Габаритные и присоединительные размеры

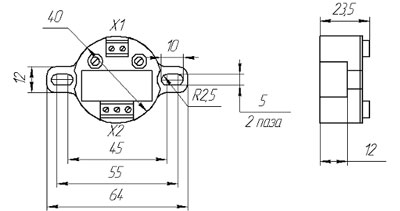

Преобразователь измерительный - стандартный корпус

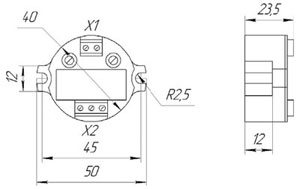

Преобразователь измерительный -  корпус исполнения 01

Рис. 1. Стандартное исполнение

Рис. 2. Исполнение 01

Пример  обозначения блока при заказе:

ПИ

Ех

1

0,25%

0...100

100П

4...20

01

360ч

ТС

ТУ 4276-001-2160758-2002

1

2

3

4

5

6

7

8

9

10

11

где:

1 – обозначение преобразователя - ПИ

7 – диапазон изменения выходного сигнала по таблице

2 – обозначение вида взрывозащиты Ex-искробезопасная электрическая цепь ia (при необходимости);

8 - указывается только при заказе ПИ в корпусе исполнения 01 (см. таблицу габаритные и присоединительные размеры )

3 – обозначение исполнения ПИ в соответствии с таблицей

9 - технологическая наработка 360 часов (по заказу)

4 – предел допускаемой основной погрешности по таблице

10 - термостабилизация (по заказу)

5 – диапазон измерения температуры по таблице 1

11 - номер ТУ

6 – тип первичного преобразователя по таблице 1



Гарантийный срок эксплуатации –36 месяцев со дня ввода блока питания в эксплуатацию.
