Регистратор параметров ударного ускорения РПУ-1

Регистратор параметров ударного ускорения РПУ-1 предназначен для регистрации параметров ударного ускорения (пикового и мгновенного значений ускорений);

импульса ударного ускорения и частоты текущего ударного спектра последействия при испытаниях на одиночные и многократные удары в соответствии с ГОСТ 20.57.408 и МЭК 68-2-27, 68-2-29

Технические характеристики

Диапазон измерений ударного ускорения

от 100 до 1250000 м/с2

Диапазон измерения импульса ударного ускорения

от 0,1 до 1000 м/с

Диапазон измеряемых длительностей

от 0,1 до 990 мс

Погрешность измерений не более

4%

Регистрация ударного импульса осуществляется путем преобразования аналогового сигнала, снимаемого с пьезоэлектрического акселерометра, в цифровой код с помощью быстродействующего аналого-цифрового преобразователя и занесения его в буферное ОЗУ.

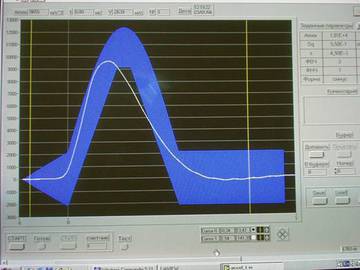

На экране дисплея по желанию оператора индицируется форма ударного импульса, электронная шкала, границы допусков стандартных форм импульсов (пилообразная, трапециидальная или полусинусоидальная) или любой из ударных спектров. Графическое представление импульса сопровождается цифровым отображением измеряемых параметров. При регистрации ударного импульса обеспечивается запись предыстории процесса длительностью 40% от номинальной.

Особенности:

  • Автоматическая регистрация и отображение на экране дисплея однократных и многократных ударных импульсов;

  • Электронная шкала и цифровой отсчет длительности, амплитуды и изменения скорости;

  • Вывод на экран зон допусков для трех стандартных форм ударных импульсов;

  • Вычисление ударных спектров;

  • Измерение амплитуды и фронта ударного импульса в любой точке ударного импульса;

  • Прибор по своим характеристикам превосходит ранее выпускавшийся регистратор параметров ударного ускорения 15ИЭУ-006.

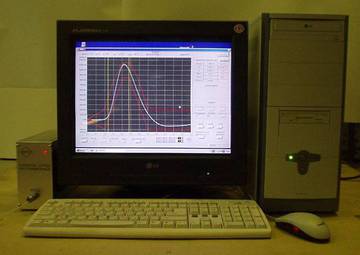

Комплект поставки

  • персональный компьютер

  • встраиваемое быстродействующее АЦП

  • программируемый усилитель заряда . Программное обеспечение.

  •

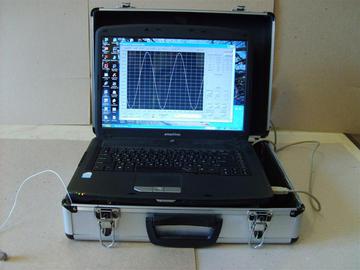

    РПУ-1 на базе ноутбука

  • С мая 2010г начато производство РПУ-1 на базе ноутбука. Весь прибор помещен в алюминиевый  кейс, что делает удобным при транспортировке и обеспечивает возможность проведения измерений, где есть трудности с подключением  обычного ПК.


Сделать заказ и запросить дополнительную информацию по РПУ-1 Вы можете здесь.
