Прибор контроля изменений давления в напорных трубопроводах «ПИК-01»

Прибор контроля изменений давления в трубопроводах ПИК-01

Описание

Прибор контроля изменений давления в трубопроводах «ПИК-01» представляет собой регистратор, предназначенный для контроля изменений давления в трубопроводах напорного водоснабжения, а также для формирования аварийных сигналов при изменениях давления, величина которых превышает установленные пороговые значения.

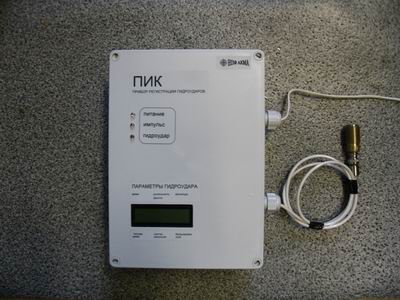

Прибор состоит из:

  • Широкополосного датчика давления, устанавливаемого на врезке в трубопровод через полудюймовый шаровой кран.
  • Электронного блока со светодиодной индикацией о регистрации гидродинамических импульсов давления и жидкокристаллическим дисплеем, индицирующим амплитуду и время возникновения гидроудара.
Область применения

Приборы контроля изменений давления в трубопроводах «ПИК-01» могут быть установлены на трубопроводах напорного водоснабжения городского хозяйства.

Результаты работы прибора можно использовать для анализа гидравлических режимов, работы насосной и запорной арматуры различных участков тепловой сети, своевременно выявлять возможные причины и источники скачков давления и обосновывать претензии при возникновении аварийной ситуации.

Принцип действия

Работа прибора основана на пропорциональном преобразовании изменения давления в электрический сигнал. При изменении давления (со скоростью выше 0,5 атм./сек) в трубопроводе на выходе датчика формируется электрический сигнал. Значения электрического сигнала с выхода датчика давления через интервалы времени, определяемые частотой оцифровки, поступают в контроллер электронного блока. После обработки результаты сравниваются с установленными пороговыми значениями.

По результатам обработки формируется выходной сигнал, который поступает в регистр, управляющий включением светодиодных индикаторов синего и красного цвета.
Если величина изменения давления за заданный интервал времени превышает установленное пороговое значение регистрации, но не превышает аварийное пороговое значение, происходит включение синего светодиода.
При превышении аварийного порогового значения включается светодиодный индикатор красного цвета и срабатывает реле, контакты которого с помощью сигнального провода могут быть подключены к системе диспетчиризации.

Максимальная амплитуда изменения давления отображается на жидкокристаллическом дисплее, находящемся на передней панели электронного блока прибора.
Оцифрованный сигнал с датчика при превышении порога регистрации сохраняется в памяти прибора. Передача данных из памяти электронного блока в компьютер осуществляется посредством интерфейса RS232.


Технические характеристики
Диапазон регистрируемых изменений давления, МПа   0,03-1,60
Пределы допускаемой основной приведенной погрешности (в рабочем диапазоне температур), %   ±20
Рабочий диапазон температур датчика, °С   5-150
Мощность, потребляемая устройством, ВА   10
Напряжение питания (частота 50 Гц), В   220
Габаритные размеры, мм:
электронный блок   181х256х111
датчик давления   ∅28х47
Масса прибора, не более, кг   2,5

Поверка прибора производится в соответствии с Рекомендацией ГСИ. «Приборы контроля изменений давления в трубопроводах «ПИК-01». Методика поверки», разработанной и утверждённой ГЦИ СИ ФГУП «ВНИИМС» в 2010 г.
Межповерочный интервал 5 лет.

Тип приборов контроля изменений давления в трубопроводах «ПИК-01» утвержден с указанными техническими и метрологическими характеристиками, метрологически обеспечен при выпуске из производства и в эксплуатации. и внесен в Государственный реестр средств измерения под №43647-10. Свидетельство об утверждении типа средств измерений №38959


Сделать заказ и запросить дополнительную информацию по ПИК-01 Вы можете здесь.
