Метроштоки  ЭММШ 1,5-6,0

Метроштоки  ЭММШ 1,5-6,0 предназначены для одновременного измерения уровня  и границы раздела воды и жидких органических сред, в частности нефти, нефтепродуктов и подтоварной воды, а так же индикации подтоварной воды при откачке и дренаже ее из транспортных емкостей и резервуаров всех модификаций без применения водочувствительной пасты в любое время суток и при любой погоде.

Изготавливаются цельные метроштоки десяти модификаций:

ЭММШ- 1,5 с длиной шкалы 1500 мм;
ЭММШ- 2,0 с длиной шкалы 2000 мм;
ЭММШ- 2,5 с длиной шкалы 2500 мм;
ЭММШ- 3,0 с длиной шкалы 3000 мм;
ЭММШ- 3,5 с длиной шкалы 3500 мм;

ЭММШ- 4,0 с длиной шкалы 4000 мм;
ЭММШ- 4,5 с длиной шкалы 4500 мм;
ЭММШ- 5,0 с длиной шкалы 5000 мм;
ЭММШ- 5,5 с длиной шкалы 5500 мм;
ЭММШ-6,0 с длиной шкалы  6000 мм.

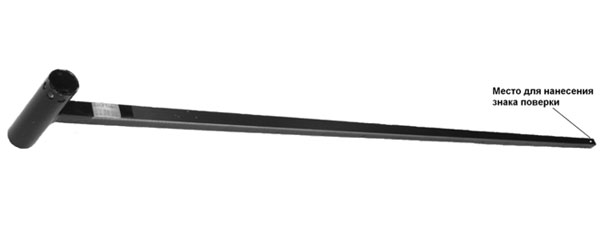

Фотография общего вида

Метроштоки  ЭММШ 1,5-6,0

Метрологические и технические характеристики

Наименование

Модификации метроштоков (ЭММШ)

1,5

2,0

2,5

3,0

3,5

4,0

4,5

5,0

5,5

6,0

Габаритные размеры, мм:
-общая длина
-сечение профиля

1585

2085

2585

3085

3585

4085

4585

5085

5585

6085

20*20

Длина шкалы, мм

1500

2000

2500

3000

3500

4000

4500

5000

5500

6000

Цена деления шкалы, мм

1

Пределы допускаемых отклонений общей длины шкалы и отдельных ее интервалов при температуре (20 ± 5) °С, мм,
-по всей длине шкалы
-от начала до середины шкалы
-для сантиметровых интервалов
-для миллиметровых интервалов





± 1,0

± 1,5

± 2,0

± 0,5

± 0,7

± 1,0

± 0,5

± 0,2

Длина выступающей части наконечника метроштока, мм

5,0 ± 0,1

Пределы допускаемого несовпадения начальной отметки шкалы метроштока с торцевой поверхностью наконечника, мм

± 0,3

Пределы допускаемого отклонения от перпендикулярности торцевой поверхности наконечника

± 1°

Пределы допускаемого отклонения от перпендикулярности отметок шкалы к оси метроштока

± 30'

Размеры шрифта цифр и букв отметок шкалы по ГОСТ 26.020,обозначающие:
- метры
- дециметры
- сантиметры





Пр-3 высотой 6 мм (или 5 мм)
Пр-3 высотой 5 мм
Пр-3 высотой 3 мм

Ширина отметок шкалы, мм, не более

0,4

Глубина цифр, букв и отметок, мм, не менее

0,03

Длина отметок шкалы,мм:
- миллиметровых
- пятимиллиметровых
- сантиметровых
- дециметровых и метровых


6 ± 1
8 ± 1
11 ± 1 или 8 ± 1
15 ± 1 или 8 ± 1

Толщина покрытия, мкм, не менее

30

Шероховатость поверхности

Rа меньше либо = 1,25 мкм

Масса метроштока, кг, не более

0,9

1,1

1,3

1,6

1,8

2,0

2,2

2,5

2,8

3,1

Диапазон рабочих температур, ?С

от минус 50 до плюс 70

Рабочее напряжение, В, не более

3,6

Степень защиты оболочки

IP 54

Маркировка взрывозащиты

Ex ia IIA T6 Ga

Границы допускаемой абсолютной погрешности измерений уровня подтоварной воды и уровня нефтепродуктов, при доверительной вероятности 0,95, составляют ± 3 мм.

В комплект поставки входят:
- метрошток - 1 шт.;
- паспорт – 1 шт.;
- батарейки 1,5 В размера ААА – 2 шт. (установлены в метрошток).

Метрошток поверяется в соответствии с ГОСТ 8.247-2004 «Метроштоки для измерений уровня нефтепродуктов в горизонтальных резервуарах. Методика поверки».

Межповерочный интервал – 1 год.
На заклепку метроштока, прошедшего поверку, наносится знак поверки.


Сделать заказ и запросить дополнительную информацию по ЭММШ Вы можете здесь.
