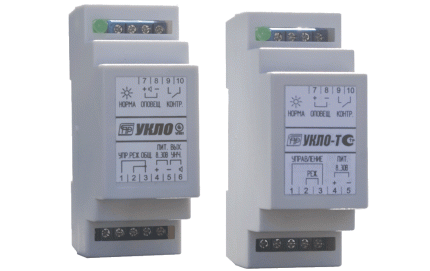

УКЛО-Т - устройство контроля линии оповещения

Устройство контроля линии оповещения - УКЛО-Т

- применяется в составе систем оповещения объекта для контроля целостности одной линии оповещения. УКЛО-Т осуществляет контроль линии с нормально-включенными устройствами оповещения (далее УО) типа табло и транспарантов.
Устройство также может использоваться для увеличения нагрузочной способности прибора управления (далее ПУ) при управлении несколькими УО.
УКЛО-Т включается в разрыв линии оповещения между ПУ и УО.
Устройство обеспечивает:
- контроль цепи управления (цепи от ПУ до УКЛО-Т) на обрыв и короткое замыкание (КЗ);
- контроль цепей оповещения (цепи от УКЛО-Т до УО) на обрыв и КЗ током обратной
полярности – в дежурном режиме и по току потребления – в режиме включения УО;
- световую индикацию целостности контролируемых цепей;
- сигнализацию целостности контролируемых цепей замыканием выходных контактов «Контроль».
- подачу напряжения от внешнего источника питания на УО по сигналу ПУ;
- работу в одном из двух предустановленных режимов управления УО: непрерывном или прерывистом (с частотой 1,0Гц.)
УКЛО-Т должно устанавливаться вне взрывоопасных зон.
Устройство рассчитано на непрерывную круглосуточную работу.

Особенности устройства контроля линии оповещения:

  • монтируется в разрыв линии оповещения
  • световая и электрическая сигнализация исправности линии
  • непрерывное или прерывистое управление оповещателями
  • высокая нагрузочная способность
  • широкий диапазон питающих напряжений
  • низкое энергопотребление
  • установка на стандартную 35мм DIN-рейку

Основные технические данные и характеристики

  УКЛО-Т
Диапазон рабочих напряжений питания, В

8...30
Потребляемый ток в режиме контроля, мА, не более 25
Максимальное коммутируемое напряжение по выходу «Контроль», В, не более 60
Максимальный коммутируемый ток по выходу «Контроль», мА, не более 250
Максимальный ток нагрузки по выходу «Оповещение», А, не более 2
Количество УО подключенных к выходу «Оповещение», шт 1...10
Максимальное сопротивление проводов линии от ПУ до УКЛО, Ом, не более 220
Максимальное суммарное сопротивление проводов линии от УКЛО до УО, Ом, не более 470
Диапазон рабочих температур, ºС -40...+85
Степень защиты оболочки IP20
Габаритные размеры ВхШхГ, мм, не более 92x37x58
Масса, г, не более 150
