Контакторы КТ 5000 электромагнитные

Технические характеристики
Назначение:

Контакторы электромагнитные переменного тока серии КТ-5000 предназначены для применения в стационарных установках для дистанционного включения и отключения приемников электрической энергии на напряжение до 660 В переменного тока 50 и 60 Гц.

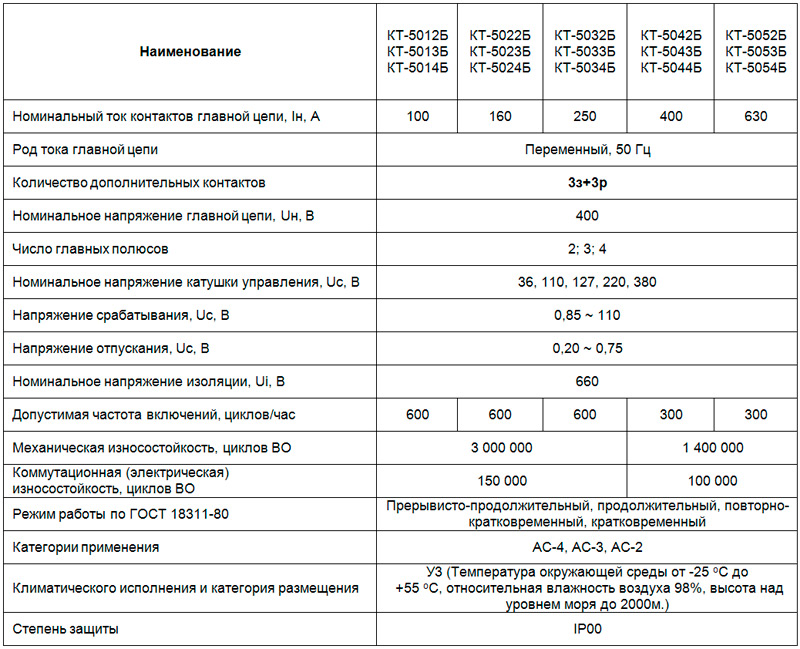

Основные технические характеристики:

Основные технические характеристики и режимы работы контакторов КТ 5000 электромагнитных.

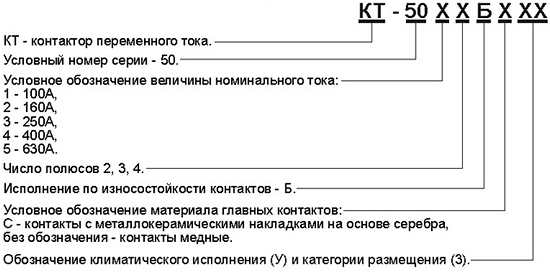

Структура условного обозначения


Пример заказа: Контактор электромагнитный КТ-5033Б У3 220В.

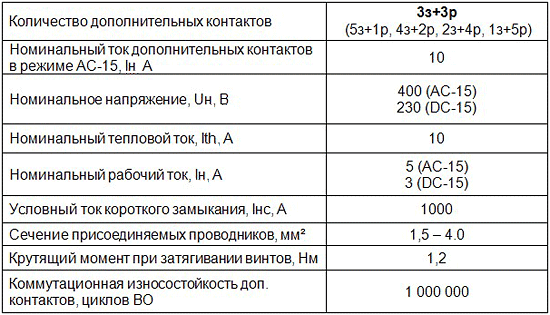

Параметры дополнительных контактов

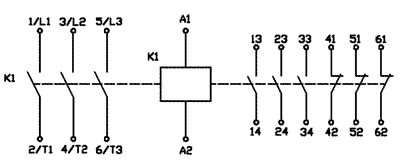

Принципиальная электрическая схема контактора

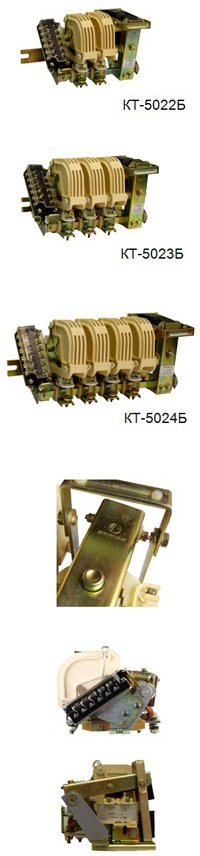

Внешний вид основных контактов

Характеристики используемых контактов
Тип контактора Расстояние
разомкнутых
контактов D, мм
Допустимое
отклонение
E, мм
Начальное давление, Н Конечное
давление, Н
KT-5013Б 9 ~ 12 5 ~ 6 13.24 ~ 16.18 18.63 ~ 26.48
KT-5023Б 10 ~ 13 5 ~ 6 21.08 ~ 25.99 28.44 ~ 38.25
KT-5033Б 12 ~ 15 5 ~ 6 35.3 ~ 43.1 49 ~ 64.7
KT-5043Б 13 ~ 16 7.5 ~ 8.5 52.96 ~ 64.72 79.43 ~ 104.93
KT-5053Б 15 ~ 18 9.5 ~ 10.5 83.3 ~ 102.9 118.6 ~ 154.8
Вспомогательные контакты 7.5 ~ 9.2 2 ~ 3.8 ≥0.98 ≥2.45

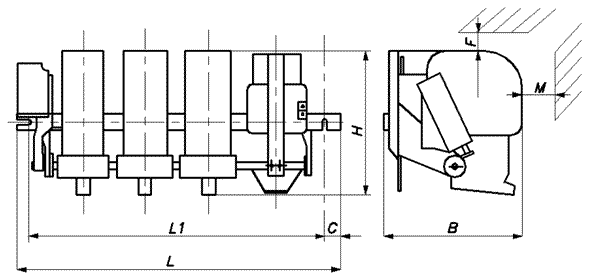

Габаритные размеры
Схема контактора, габаритные и установочные размеры. Схема подключения контактора серии КТ5000

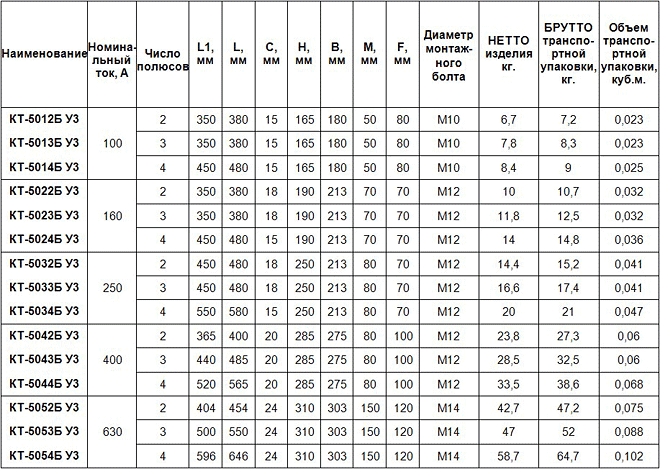

Таблица 3. Габаритные, установочные размеры, масса, схема контактора серии КТ 5000, схема подключения контакторов

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
Контакторы КТ 5000, 3-х полюсные
КТ-5013Б У3, 100А, 110В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 7.9 8.4 1 1 0.023 8.4
КТ-5013Б У3, 100А, 220В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 7.9 8.4 1 1 0.023 8.4
КТ-5013Б У3, 100А, 380В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 7.9 8.4 1 1 0.023 8.4
КТ-5023Б У3, 160А, 110В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 11.8 12.5 1 1 0.032 12.5
КТ-5023Б У3, 160А, 220В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 11.88 12.52 1 1 0.031 12.52
КТ-5023Б У3, 160А, 380В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 11.88 12.526 1 1 0.031 12.526
КТ-5033Б У3, 250А, 110В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 16.6 17.4 1 1 0.041 17.4
КТ-5033Б У3, 250А, 220В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 16.44 17.226 1 1 0.042 17.226
КТ-5033Б У3, 250А, 380В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 16.44 17.26 1 1 0.042 17.26
КТ-5043Б У3, 400А, 110В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 28.5 32.5 1 1 0.06 32.5
КТ-5043Б У3, 400А, 220В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 27.14 31.74 1 1 0.07 31.74
КТ-5043Б У3, 400А, 380В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 27.14 31.8 1 1 0.07 31.8
КТ-5053Б У3, 630А, 110В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 47 52 1 1 0.088 52
КТ-5053Б У3, 630А, 220В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 45.28 51.28 1 1 0.102 51.28
КТ-5053Б У3, 630А, 380В, 3з+3р, 3 полюса, контактор электромагнитный (ЭТ) 45.28 52.02 1 1 0.102 52.02
Контакторы КТ 5000, 2-х полюсные
КТ-5012Б У3, 100А, 110В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ)
КТ-5012Б У3, 100А, 220В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 6.7 7.2 1 1 0.023 7.2
КТ-5012Б У3, 100А, 380В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 6.7 7.2 1 1 0.023 7.2
КТ-5022Б У3, 160А, 110В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 10 10.7 1 1 0.032 10.7
КТ-5022Б У3, 160А, 220В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 10 10.7 1 1 0.032 10.7
КТ-5022Б У3, 160А, 380В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 10 10.7 1 1 0.032 10.7
КТ-5032Б У3, 250А, 110В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 14.4 15.2 1 1 0.041 15.2
КТ-5032Б У3, 250А, 220В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 14.4 15.2 1 1 0.041 15.2
КТ-5032Б У3, 250А, 380В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 14.4 15.2 1 1 0.041 15.2
КТ-5042Б У3, 400А, 110В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 23.8 27.3 1 1 0.06 27.3
КТ-5042Б У3, 400А, 220В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 23.8 27.3 1 1 0.06 27.3
КТ-5042Б У3, 400А, 380В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 23.8 27.3 1 1 0.06 27.3
КТ-5052Б У3, 630А, 110В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ)
КТ-5052Б У3, 630А, 220В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 42.7 47.2 1 1 0.075 47.2
КТ-5052Б У3, 630А, 380В, 3з+3р, 2 полюса, контактор электромагнитный (ЭТ) 42.7 47.2 1 1 0.075 47.2
Контакторы КТ 5000, 4-х полюсные
КТ-5014Б У3, 100А, 220В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 8.4 9 1 1 0.025 9
КТ-5014Б У3, 100А, 380В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 8.4 9 1 1 0.025 9
КТ-5024Б У3, 160А, 220В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 14 15.1 1 1 0.036 15.1
КТ-5024Б У3, 160А, 380В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 14 15.1 1 1 0.036 15.1
КТ-5034Б У3, 250А, 220В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 20 21 1 1 0.047 21
КТ-5034Б У3, 250А, 380В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 20 21 1 1 0.047 21
КТ-5044Б У3, 400А, 220В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 33.5 38.6 1 1 0.068 38.6
КТ-5044Б У3, 400А, 380В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 33.5 38.6 1 1 0.068 38.6
КТ-5054Б У3, 630А, 110В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ)
КТ-5054Б У3, 630А, 220В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 58.6 64.7 1 1 0.102 64.7
КТ-5054Б У3, 630А, 380В, 3з+3р, 4 полюса, контактор электромагнитный (ЭТ) 58.6 64.7 1 1 0.102 64.7
КТ 5000, вспомогательные блок-контакты
Вспомогательный блок-контакт на 10А для КТ-5000, 100А - 630А (ЭТ) 0.28 0.295 1 85 0.04 29.5
КТ 5000, дугогасительные камеры
Дугогасительная камера для КТ-5000 100А (ЭТ) 0.32 0.33 1 50 1.43 16.5
Дугогасительная камера для КТ-5000 160А (ЭТ) 0.5 0.522 1 37 0.204 19.714
Дугогасительная камера для КТ-5000 250А (ЭТ) 0.559 0.586 1 28 0.11 16.692
Дугогасительная камера для КТ-5000 400А (ЭТ) 0.8 0.86 1 10 0.143 8.6
Дугогасительная камера для КТ-5000 630А (ЭТ) 2.16 2.17 1 8 0.102 15.5
КТ 5000, изоляторы контактов
Изоляторы контактов к КТ-5000, 100А (комплект) (ЭТ) 0.08   1 1
Изоляторы контактов к КТ-5000, 160А (комплект) (ЭТ) 0.16   1 1
Изоляторы контактов к КТ-5000, 250А (комплект) (ЭТ) 0.22   1 1
Изоляторы контактов к КТ-5000, 400А (комплект) (ЭТ) 0.43   1 1
Изоляторы контактов к КТ-5000, 630А (комплект) (ЭТ) 0.61   1 1
КТ 5000, катушки управления
Катушка управления 110В/50Гц для КТ-5000Б 100А (ЭТ) 0.7   1 48 0.03 31
Катушка управления 110В/50Гц для КТ-5000Б 160А (ЭТ) 0.65   1 40 0.03 26.9
Катушка управления 110В/50Гц для КТ-5000Б 250А (ЭТ) 1.1   1 32 0.037 36.3
Катушка управления 110В/50Гц для КТ-5000Б 400А (ЭТ) 1.8   1 16 0.03 30.6
Катушка управления 110В/50Гц для КТ-5000Б 630А (ЭТ) 2.1   1 16 0.03 32.4
Катушка управления 220В/50Гц для КТ-5000Б 100А (ЭТ) 0.7   1 48 0.03 31
Катушка управления 220В/50Гц для КТ-5000Б 160А (ЭТ) 0.65   1 40 0.03 26.9
Катушка управления 220В/50Гц для КТ-5000Б 250А (ЭТ) 1.1   1 32 0.037 36.3
Катушка управления 220В/50Гц для КТ-5000Б 400А (ЭТ) 1.8   1 16 0.03 30.6
Катушка управления 220В/50Гц для КТ-5000Б 630А (ЭТ) 2.1   1 16 0.03 32.4
Катушка управления 380В/50Гц для КТ-5000Б 100А (ЭТ) 0.7   1 48 0.03 31
Катушка управления 380В/50Гц для КТ-5000Б 160А (ЭТ) 0.65   1 40 0.03 26.9
Катушка управления 380В/50Гц для КТ-5000Б 250А (ЭТ) 1.1   1 32 0.037 36.3
Катушка управления 380В/50Гц для КТ-5000Б 400А (ЭТ) 1.8   1 16 0.03 30.6
Катушка управления 380В, 50Гц для КТ-5000Б 630А (ЭТ) 2.1   1 16 0.03 32.4
КТ 5000, контакты комплект
Контакты комплект 100А для КТ5000 ( непод. + подвиж. ) (ЭТ) 0.08   1 1
Контакты комплект 160А для КТ5000 ( непод. + подвиж. ) (ЭТ) 0.1   1 1
Контакты комплект 250А для КТ5000 ( непод. + подвиж. ) (ЭТ) 0.172   1 1
Контакты комплект 400А для КТ5000 ( непод. + подвиж. ) (ЭТ) 0.244   1 1
Контакты комплект 630А для КТ5000 ( непод. + подвиж. ) (ЭТ) 0.486   1 1
КТ 5000, кронштейны оси подв. контактов
Кронштейн оси подв. контактов КТ-5000, 100А, ( левый + правый ) (ЭТ) 0.1   1
Кронштейн оси подв. контактов КТ-5000, 160А, ( левый + правый ) (ЭТ) 0.1   1
Кронштейн оси подв. контактов КТ-5000, 250А, ( левый + правый ) (ЭТ) 0.14   1
Кронштейн оси подв. контактов КТ-5000, 400А, ( левый + правый ) (ЭТ) 0.58   1
Кронштейн оси подв. контактов КТ-5000, 630А, ( левый + правый ) (ЭТ) 0.76   1
КТ 5000, механические блокировки
Механическая блокировка для КТ-5000 100А (ЭТ) 0.4   1 1
Механическая блокировка для КТ-5000 160А (ЭТ) 0.46   1 1
Механическая блокировка для КТ-5000 250А (ЭТ) 0.72   1 1
Механическая блокировка для КТ-5000 400А (ЭТ) 0.98   1 1
Механическая блокировка для КТ-5000 630А (ЭТ) 1.1   1 1
КТ 5000, гибкие шины
Шина гибкая медная к КТ-5000 на 100А (ЭТ) 0.04   1
Шина гибкая медная к КТ-5000 на 160А (ЭТ) 0.07   1
Шина гибкая медная к КТ-5000 на 250А (ЭТ) 0.1   1
Шина гибкая медная к КТ-5000 на 400А (ЭТ) 0.24   1
Шина гибкая медная к КТ-5000 на 630А (ЭТ) 0.4   1

Сделать заказ и запросить дополнительную информацию по КТ 5000 Вы можете здесь.
