Реле электротепловые токовые серии РТТ-325, РТТ-326, РТТ-327предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе, возникающих при выпадании одной из фаз.

Реле предназначены для применения в качестве комплектующих изделий в схемах управления электроприводам в цепях переменного тока напряжением до 660В частотой 50 или 60Гц, в цепях постоянного тока напряжением 440В.

Данные реле электротепловые токовые имеют температурную компенсацию.

Реле РТТ-325, РТТ-326, РТТ-327 устанавливаются непосредственно на пускатели серии ПМ-12 с номинальными токами100А, 160А и 250А.

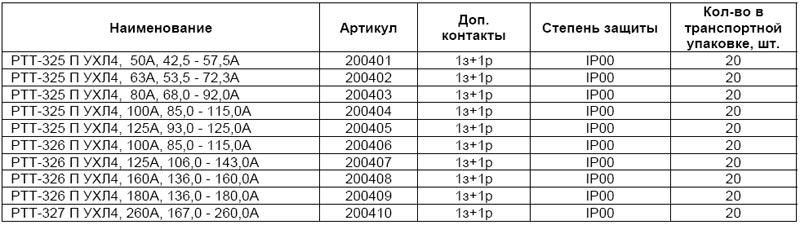

Пример заказа: Реле электротепловое токовое РТТ-325 П УХЛ4, 100А, 85,0 – 115,0А

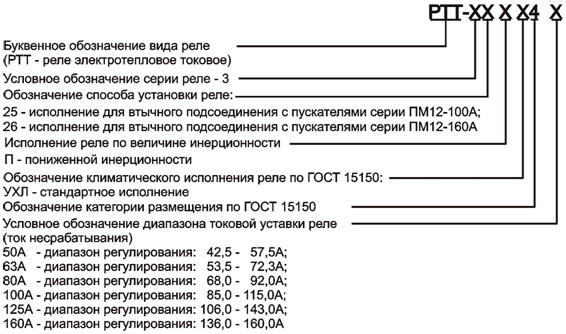

Структура условного обозначения

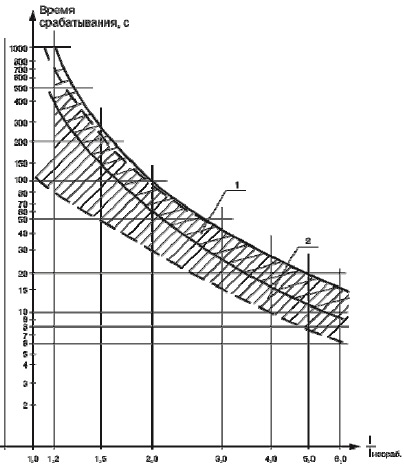

Время-токовые характеристики работы реле серии РТТ-325, РТТ-326, РТТ-327

1 - Зона время токовых характеристик при трехполюсной работе реле.
2 - Зона время токовых характеристик при двухполюсной работе реле Верхние значения зоны соответствуют нижнему положению регулятора уставки, нижние значения зоны соответствуют верхнему положению регулятора уставки.

• - крепится непосредственно на пускатель серии ПМ-12;
• - регулировка тока
