Кулачковые переключатели ПК

Технические характеристики
Назначение:

Кулачковые переключатели ПК предназначены для коммутации электрических цепей управления напряжением от 24 до 440 В постоянного и переменного тока частотой 50 (60) Гц при токах до 16 А. Применяются в главных цепях для пуска и остановки одно- и трёхфазных двигателей. Для переключения обмоток электродвигателя со звезды на треугольник, реверсирования и изменения частоты вращения электродвигателей. Применяются во вспомогательных цепях,в контрольно измерительных приборах и автоматике; в щитах управления и промышленном оборудовании (сварочные аппараты, нагревательное и станочное оборудование).

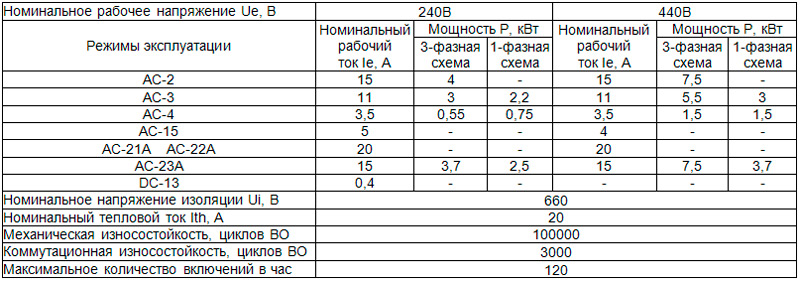

Технические характеристики

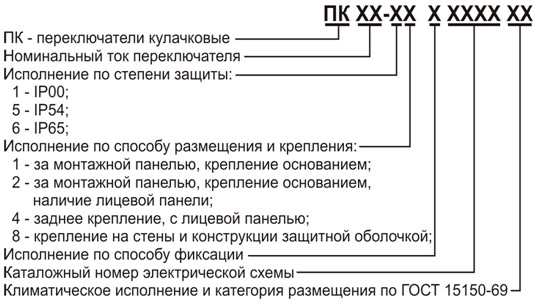

Структура условного обозначения




Пример заказа: ПК16-12 И0115 У3

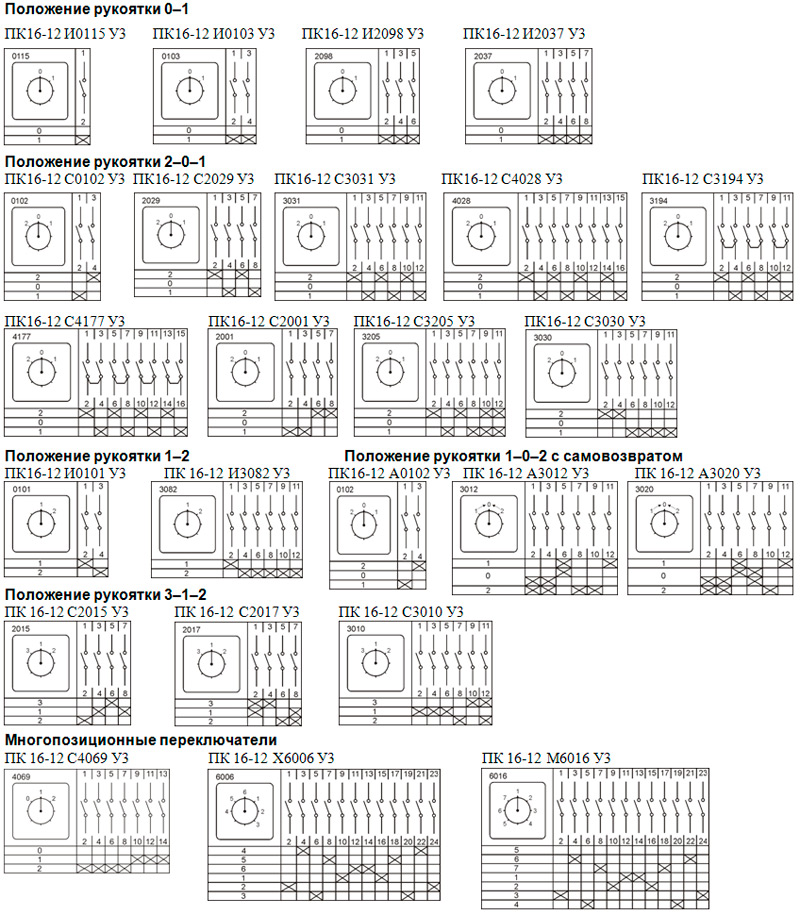

Коммутационные схемы

Основные преимущества
  • - малые габаритные размеры;
  • - универсальность установочных размеров исполнений с креплением на панель
    (36х36 мм, 48х48 мм и российский - 55х55 мм);
  • - все возможные схемы и исполнения;

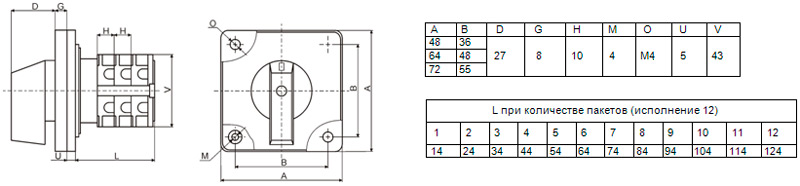

Габаритные размеры
Габаритные и присоединительные размеры

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
ПК 16
ПК 16-11 С4028У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 И0101У3, 48х48, переключатель кулачковый (ЭТ)     5
ПК 16-12 И0101У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 Б0101У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 А0102У3, 48х48, переключатель кулачковый (ЭТ)
ПК 16-12 А0102У3, 55х55, переключатель кулачковый (ЭТ) 0.16 0.18 1 50 0.051 9
ПК 16-12 И0103У3, 48х48, переключатель кулачковый (ЭТ)
ПК 16-12 И0103У3, 55х55, переключатель кулачковый (ЭТ) 0.16 0.18 1 50 0.051 9
ПК 16-12 И0115У3, 48х48, переключатель кулачковый (ЭТ)
ПК 16-12 И0115У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 С2001У3, 48х48, переключатель кулачковый (ЭТ)     5
ПК 16-12 A2001У3, 55х55, переключатель кулачковый (ЭТ) 0.16 0.18 1 50 0.051 9
ПК 16-12 С2001У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 Ж2001У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 А2004У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 С2004У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 С2015У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 А2015У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 А2017У3, 55х55, переключатель кулачковый (ЭТ) 0.16 0.18 1 50 0.051 9
ПК 16-12 С2017У3, 55х55, переключатель кулачковый (ЭТ) 0.16 0.18 1 50 0.051 9
ПК 16-12 С2024У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 А2024У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 С2029У3, 55х55, переключатель кулачковый (ЭТ) 0.16 0.18 1 50 0.051 9
ПК 16-12 Ф2035У3, 55х55, переключатель кулачковый (ЭТ) 0.16 0.18 1 50 0.051 9
ПК 16-12 И2037У3, 48х48, переключатель кулачковый (ЭТ)
ПК 16-12 И2037У3, 55х55, переключатель кулачковый (ЭТ) 0.16 0.18 1 50 0.051 9
ПК 16-12 Б2037У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 Л2039У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 И2059У2, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 У2060У2, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 Ф2067У2, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 А2071У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 С2071У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 И2080У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 И2098У3, 48х48, переключатель кулачковый (ЭТ)
ПК 16-12 И2098У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 С2144У3, 48х48, переключатель кулачковый (ЭТ)
ПК 16-12 С2144У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 С2200У3, 55Х55, переключатель кулачковый (ЭТ)
ПК 16-12 Д2201У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 С3010У3, 48х48, переключатель кулачковый (ЭТ)
ПК 16-12 С3010У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 A3012У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 A3020У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 С3030У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 С3031У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 А3031У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 С3031У3, 55х55, переключатель кулачковый (ЭТ) 0.28 0.32 1 50 0.051 16
ПК 16-12 С3033У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 А3033У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 С3033У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 И3082У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 И3090У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 И3172У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 С3194У3, 48х48, переключатель кулачковый (ЭТ)
ПК 16-12 С3194У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 С3205У3, 48х48, переключатель кулачковый (ЭТ)
ПК 16-12 С3205У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 Д3210У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 Д3211У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 А4002У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 С4028У3, 48х48, переключатель кулачковый (ЭТ)
ПК 16-12 С4028У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 С4032У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 Ж4037У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 С4069У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 С4177У3, 48х48, переключатель кулачковый (ЭТ)
ПК 16-12 С4177У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 ЕА5201У3, 44х44, переключатель кулачковый (ЭТ)
ПК 16-12 С6001У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 Ж6001У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-12 Х6006У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-12 М6016У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-16 С0102У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-16 И0103У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-16 С2024У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-16 Ф2067У2, 55х55, переключатель кулачковый (ЭТ)
ПК 16-16 И3082У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-38 С0118У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-54 И0101У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-54 С0102У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-54 И0103У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-54 С0118У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-54 С2001У3, 55х55, переключатель кулачковый (ЭТ) 0.14 0.16 1 50 0.051 8
ПК 16-54 С2024У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-54 И2037У3, 55х55, переключатель кулачковый (ЭТ)
ПК 16-54 С3031У3, 55х55, переключатель кулачковый (ЭТ)

Сделать заказ и запросить дополнительную информацию по ПК Вы можете здесь.
