| Технические
характеристики |
| Назначение: Автоматические выключатели модификации
ВА88-29 служат для защиты от сверхтоков и
предназначены для работы в однофазных или
трехфазных электрических сетях переменного
тока с номинальным линейным напряжением не
более 400В частотой 50-60 Гц.
Выключатели выполняют функции
автоматического отключения электроустановки
при появлении сверхтоков (перегрузки или
короткого замыкания) и оперативного
управления участками электрических
цепей.Основная область применения
выключателей: распределительные щиты (РЩ);
групповые щитки (квартирные и этажные);
отдельные потребители электроэнергии. |
Технические характеристики
- Номинальная отключающая способность
4500 А
- Механическая износостойкость, циклов
ВО, не менее 20000
- Электрическая износостойкость,
циклов ВО, не менее 6000
- Режим работы – продолжительный
- Контактные винтовые зажимы
выключателей допускают присоединение
медных или алюминиевых проводников
сечением не более 25 мм2 или
соединительной шины типа PIN
- Степень защиты IP00
- Температура окружающей среды от -
40ºС до + 40ºС
- Высота над уровнем моря не более
2000 метров
- Гарантийный срок эксплуатации 2 года
со дня введения в эксплуатацию.

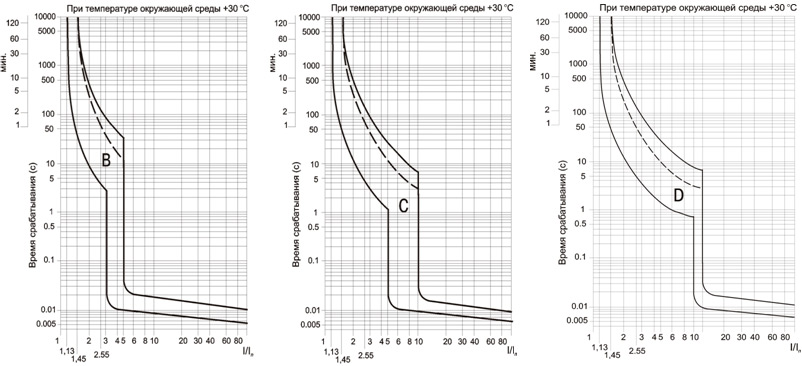

Время-токовые
характеристики выключателей
Пунктирная линия на рисунках 1, 2 и 3 – верхняя граница время – токовой
характеристики для автоматических
выключателей с номинальным током In

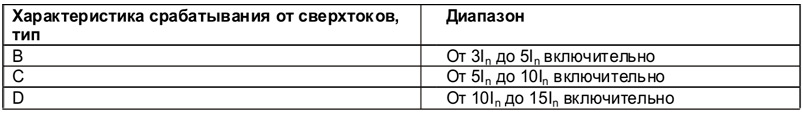

≤ 32A Диапазон токов
срабатывания электромагнитного расцепителя
выключателей
|
|
|
|
Основные
преимущества
- - строгий контроль полного цикла
производства
- - высокое качество и надежность
конструкции
- - удобство монтажа на DIN-рейку.
|
|
|
|

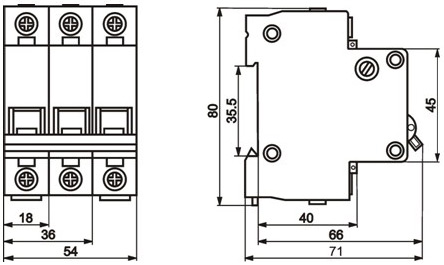

| Габаритные и установочные размеры
выключателей приведены на Рисунке 6:
Пример заказа: Выключатель автоматический ВА88-29 1Р 4,5кА С4А |
|
|
|

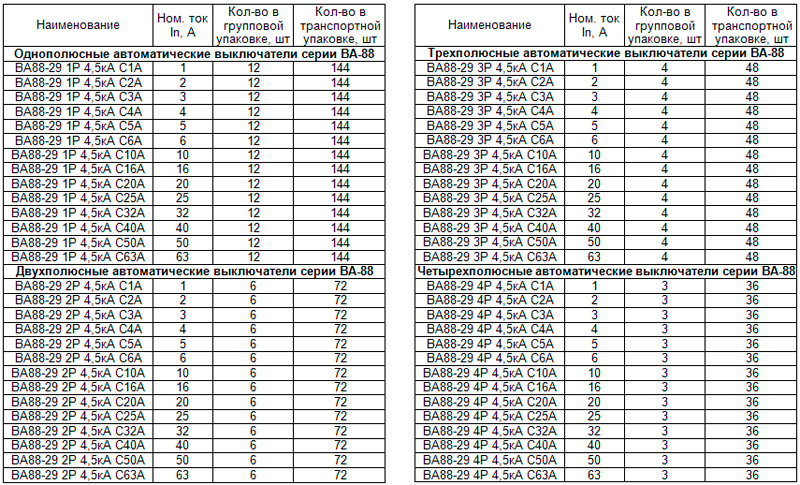

Пакинг
|
Наименование |
НЕТТО изделия, кг. |
БРУТТО изделия, кг. |
Кол-во в единичной упаковке, шт. |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб.м. |
БРУТТО транспортной упаковки, кг. |
|
Однополюсные ВА-88 |
|
ВА88-29 1P 4,5кА С2А, выключатель автоматический
(ЭТ) |
0.092 |
|
|
144 |
0.023 |
14.4 |
|
ВА88-29 1P 4,5кА С3А, выключатель автоматический
(ЭТ) |
0.092 |
|
|
144 |
0.023 |
14.4 |
|
ВА88-29 1P 4,5кА С4А, выключатель автоматический
(ЭТ) |
0.092 |
|
|
144 |
0.023 |
14.4 |
|
ВА88-29 1P 4,5кА С5А, выключатель автоматический
(ЭТ) |
0.092 |
|
|
144 |
0.023 |
14.4 |
|
ВА88-29 1P 4,5кА С6А, выключатель автоматический
(ЭТ) |
0.09 |
|
|
144 |
0.022 |
14.18 |
|
ВА88-29 1P 4,5кА С10А, выключатель
автоматический (ЭТ) |
0.09 |
|
|
144 |
0.022 |
14.18 |
|
ВА88-29 1P 4,5кА С16А, выключатель
автоматический (ЭТ) |
0.09 |
|
|
144 |
0.022 |
14.18 |
|
ВА88-29 1P 4,5кА С20А, выключатель
автоматический (ЭТ) |
0.09 |
|
|
144 |
0.022 |
14.26 |
|
ВА88-29 1P 4,5кА С25А, выключатель
автоматический (ЭТ) |
0.09 |
|
|
144 |
0.022 |
14.26 |
|
ВА88-29 1P 4,5кА С40А, выключатель
автоматический (ЭТ) |
0.092 |
|
|
144 |
0.023 |
14.4 |
|
ВА88-29 1P 4,5кА С50А, выключатель
автоматический (ЭТ) |
0.092 |
|
|
144 |
0.023 |
14.4 |
|
Двухполюсные ВА-88 |
|
ВА88-29 2P 4,5кА С16А, выключатель
автоматический (ЭТ) |
0.183 |
|
|
72 |
0.023 |
14.4 |
|
ВА88-29 2P 4,5кА С25А, выключатель
автоматический (ЭТ) |
0.183 |
|
|
72 |
0.023 |
14.4 |
|
Трехполюсные ВА-88 |
|
ВА88-29 3P 4,5кА С10А, выключатель
автоматический (ЭТ) |
0.287 |
|
|
48 |
0.023 |
15 |
|
ВА88-29 3P 4,5кА С20А, выключатель
автоматический (ЭТ) |
0.287 |
|
|
48 |
0.023 |
15 |
|
ВА88-29 3P 4,5кА С32А, выключатель
автоматический (ЭТ) |
0.287 |
|
|
48 |
0.023 |
15 |
|
ВА88-29 3P 4,5кА С40А, выключатель
автоматический (ЭТ) |
0.29 |
|
|
48 |
0.022 |
15.16 |
|
ВА88-29 3P 4,5кА С50А, выключатель
автоматический (ЭТ) |
0.29 |
|
|
48 |
0.022 |
15.16 |
|
ВА88-29 3P 4,5кА С63А, выключатель
автоматический (ЭТ) |
0.29 |
|
|
48 |
0.022 |
15.16 |
|
|
|
.
