Сигнализатор уровня поплавковый многоточечный "Радон СУ ПМ-02"

- широкая номенклатура сигнализаторов для любых объектов и любых условий эксплуатации;

- простота монтажа на объекте, за счет многовариантности исполнения узла крепления сигнализатора;

- нанесение на узлы сигнализатора, контактирующие с контролируемой жидкостью, специализированного фторопласт-керамического покрытия обеспечивает возможность работы с различными типами жидкостей (вода питьевая и техническая, эмульсии, «грязные» жидкости, вспенивающиеся жидкости, нефть, нефтепродукты и др.);

- для дистанционной проверки работоспособности цепей и магнитозависимого переключателя сигнализатор снабжен электромагнитом с независимой цепью управления.

- возможность работы в технологических емкостях и танках находящихся под избыточным давлением до 25 МПа;

- по желанию Заказчика может быть изготовлена модификация сигнализатора под конкретную рабочую жидкость, эксплуатационные давление и температуру;

- широкое применение во всех отраслях промышленности.

 НАЗНАЧЕНИЕ

Сигнализатор уровня поплавковый многоточечный «Радон СУ ПМ-02» предназначен для управления внешними электрическими цепями, путем включения и выключения контактов в схемах сигнализации, защиты и блокировки при повышении или понижении предельного уровня жидкости и сжиженных газов относительно заданного значения или уровня раздела двух несмешивающихся жидкостей в емкостях и технологических аппаратах, работающих при вакууме, атмосферном и избыточном давлении.

Сигнализатор уровня выпускается в нескольких модификациях, отличающихся видом измерения (предельный уровень или уровень раздела сред), типом крепления на емкости (резьбовой штуцер, фланец, виброустойчивый подвес), типом корпуса и кабельного ввода (ШР, СР), количеством точек контроля (1-5) и поплавков (1-5), типом выходных контактов (НЗ, НО, ПГ), параметрами коммутируемых цепей.

Сигнализатор уровня имеет два вида исполнения: общепромышленное и взрывозащищенное (искоробезопасная цепь - 0ExiaIICT5).

Сигнализаторы уровня применяются в системах автоматизации производственных объектов нефтеперерабатывающей, газовой, химической энергетической, металлургической промышленности, на предприятиях пищевого и коммунального хозяйства и других отраслях промышленности, в том числе с взрывоопасными условиями производства.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Требования ТУ
1 Длина погружаемой части сигнализатора, м: 0,1-2,5; по заказу
2 Число точек контроля 1-5
3 Расстояние между точками контроля:- минимальное;- максимальное; в пределах габаритных размеров поплавкав пределах диапазона контроля.
4 Гистерезис срабатывания, мм, не более 10
5 Рабочее давление, МПа, не более 2,5
6 Плотность контролируемой среды, кг/м3, не менее: 500
7 Разность плотностей при контроле уровня раздела сред, кг/м3, не менее: 100
8 Рабочая температура, °С от -50 до +100
9 Температура окружающей среды (воздуха), °С -50 - +100
10 Степень защиты корпуса по ГОСТ 14254-96 ШР-IP54, СР-IP65
11 Нагрузка, коммутируемая клеммными выводами сигнализатора: активная или активно-индуктивная - ток, А - напряжение, В до 0,25 до 130/180
12 Время непрерывной работы не менее, ч не ограниченно
13 Материал погружаемой части сигнализатора 12Х18Н10Т
14 Установочные размеры: - резьбовой штуцер - фланец - фланцево-цанговый зажим М24х1,5 O74х6отв. O12 O76х4отв. O8

 УСТРОЙСТВО

Сигнализатор уровня «Радон СУ ПМ-02» представляет собой магнитныйпоплавковый многоточечный сигнализатор предельного уровня или уровня раздела фаз вертикального крепления, снабженный одним или несколькими двухпозиционными магнитными переключателями (герконы с перекидным контактом), срабатывающими при достижении заданного уровня. При установке в емкость или технологический аппарат, данное устройство может использоваться для контроля превышения или понижения предельного уровня или уровня раздела фаз жидкости и сжиженных газов относительно заданного значения. Применение в приборе магнитного контакта позволяет отказаться от необходимости использования уплотнителей, диафрагм, пружин и трубчатых валов, поскольку он не соприкасается с технологической средой.

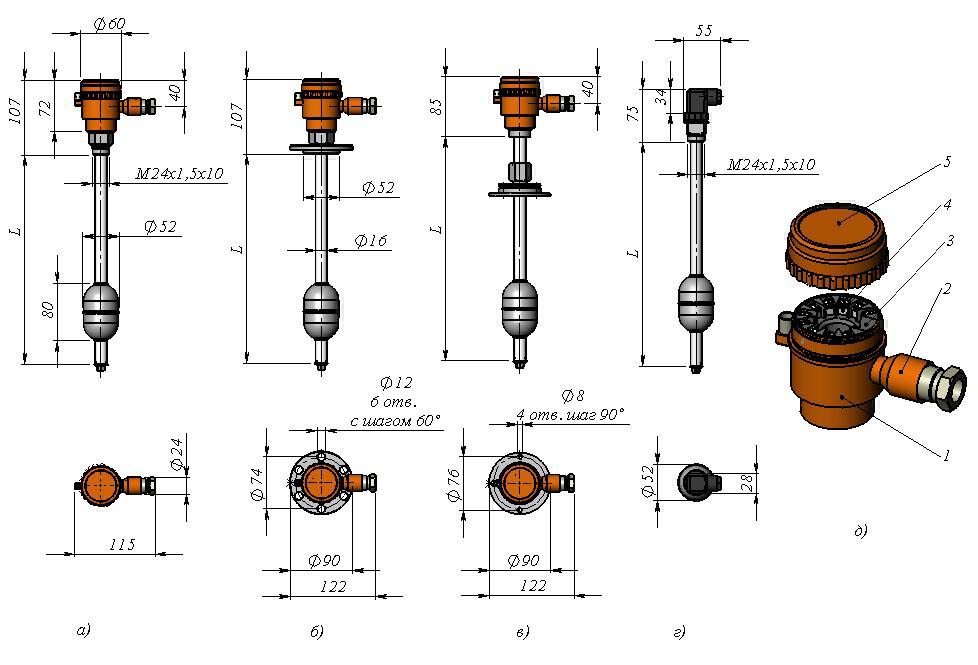

Конструктивно сигнализатор уровня выполнен моноблочным прибором. Конструкция, габаритные и установочные размеры сигнализаторов приведены на рисунке.

Сигнализатор уровня состоит из корпуса, направляющей трубки, магнитоуправляемых контактов (герконов), поплавков и ограничивающих шайб. В зависимости от степени защиты от воздействия пыли и воды по ГОСТ 14254 корпус сигнализатора имеет штепсельный разъем – (г) - (ШР серии GDM) или сальниковый ввод – (д) - (СР). На корпусе сигнализатора смонтирована направляющая трубка, по которой свободно перемещаются поплавки. В поплавках встроены постоянные магниты, так что их магнитные потоки пересекают направляющую трубу. В зависимости от исполнения, сигнализатор может иметь от одного до пяти поплавков. Внутри направляющей трубки установлена электронная плата с размещенными на ней герконами. Количество герконов определяется количеством дискретно контролируемых уровней (не более пяти). Контролируемые уровни определяются местом установки герконов. Диапазон контролируемого уровня ограничивается установкой шайб.

Контакты герконов с помощью проводов через отверстие в корпусе (1) выводятся на клеммную колодку (3). Монтаж кабеля производится через сальниковый ввод (2) и клемм (4). Герметизация клеммного узла осуществляется крышкой (5).

Все элементы, взаимодействующие с контролируемой средой, выполнены из нержавеющей стали 12Х18Н10Т. В зависимости от исполнения поплавок и направляющая трубка полируются или покрываются специализированным антиадгезивным фторопласт-керамическим материалом, обеспечивающим работу сигнализатора в различных типах жидкостей (вода питьевая и техническая, эмульсии, «грязные» жидкости, вспенивающиеся жидкости, нефть, нефтепродукты, тяжелые нефтяные фракции и др.).

Поплавок отслеживает уровень жидкости, перемещаясь по направляющей трубке и при достижении заданного значения, геркон, попадая в магнитное поле постоянного магнита поплавка, переключается и выдает релейный сигнал на вторичный прибор.Сигнализатор уровня выполняется либо с открытыми, либо с закрытыми сухим контактом либо с переключающей группой. Рабочие характеристики переключателя позволяют использовать его для управления широким диапазоном технологического оборудования.

Сигнализатор, в зависимости от исполнения, присоединяется к технологическому процессу посредством: резьбового штуцера М24х1,5 (а), фланцевого соединения O74х6 отв. O12 (б) или вибростойкого фланцево-цангового зажима O76х4 отв. O8 (в). По желанию Заказчика может быть изготовлена модификация сигнализатора со специальными размерами штуцера, фланца и цанги.

 МОДИФИКАЦИИ.

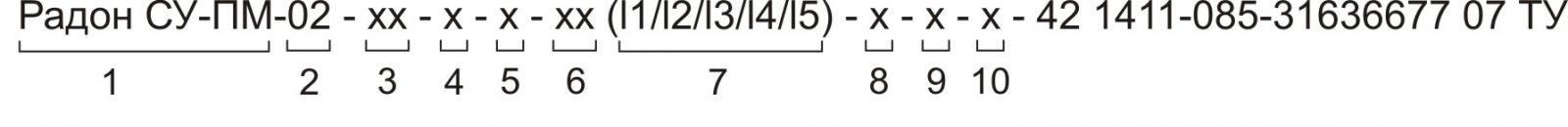

 Варианты схемотехнического решения для разных модификаций сигнализатора уровня поплавкового магнитного «Радон СУ ПМ-02» приведены ниже. Информация о модификации указана в символах полного названия датчика, условно обозначенных символом «х»:

1 – Наименование изделия.
2 – Тип сигнализатора;
3 – Исполнение по взрывозащите:
-ОП- общепромышленное;
-ЕХ – искобезопасная цепь
4 – Исполнение кабельного ввода:
-ШР – штепесельный разъем;
-СР – сальниковый разъем;
5 – Количество точек контроля (от 1 до 5);
6 – Длина погружной части  сигнализатора, м;
7 – Точки контроля (от 1 до 5), м;
8 – Исполнение погружной части сигнализатора:
-1 – полированная нержавеющая сталь;
-2 – антиадгезивное фторопласт-керамическое покрытие;
9 – Исполнение узла крепления сигнализатора:
-1 – резьбовой штуцер М24х1,5;
-2 – фланцевое соединение O74х6 отв. O12;
-3 – вибростойкий фланцево-цанговый зажим O76х4 отв. O8;
-4 – по предварительному заказу;
10 – Тип выходных контактов:
-НО – нормально открытый;
-НЗ – нормально закрытый;
-ПГ – переключающая группа.
Параметры контролируемой среды (тип и плотность), особые условия эксплуатации и внесение изменений в конструкцию оговариваются при заказе.

Сделать заказ и запросить дополнительную информацию по Радон СУ ПМ-02 Вы можете здесь.
