Биметаллический термометр ТБ

Краткие технические данные:
- Материал корпуса:  нержавеющая сталь.
- Материал штока: нержавеющая сталь.
- Варианты присоединения: радиальное, осевое, поворотно-откидное.
- Диаметры корпуса: 40; 50; 63; 80; 100; 125; 150 мм.
- Длины штока:  35…1000 мм.
- Диапазоны температур:  -70…+600 °C.
- Погрешность: ±1,5; ±2,5  %;  1 по EN 13190.
- Резьба присоединения: G1/2;  M20x1.5; 1/2 NPT; G1/4; М12х1,5; 1/4 NPT; G3/4.


Общие сведения:
Биметаллический термометр ТБ  предназначен для измерений температуры жидких и газообразных сред.

Область применения:
- химическая промышленость
- нефтяная промышленость
- газовая промышленость
- пищевая промышленость
- перерабатывающая промышленость
- водоснабжение
- теплоснабжение
- вентиляция
- кондиционирование

Технические параметры:
- Чувствительный элемент:  биметаллическая спираль.
- Температура окружающей среды: -40… + 60°C.
- Материал корпуса:  нержавеющая сталь.
- Стекло: инструментальное стекло. Другой материал по запросу.
- Уплотнение:  витон.
- Циферблат:  алюминий.
- Стрелка: алюминий, фиксированная.  Другие варианты исполнения поставляются по заказу, например корректировка нуля на стрелки.
- Диаметры корпуса: 40; 50; 63; 80; 100; 125; 150 мм.
- Кольцо: байонетное; завальцованное.
- Степень защиты:  IP 65.
- Варианты присоединения: радиальное, осевое, поворотно-откидное.
- Материал штока: нержавеющая сталь.
- Длины штока:  35…1000 мм.
- Диаметр штока:  6; 6.35; 8; 9.5; 10; 12.
- Максимальное давление на штоке, без гильзы: 25 бар.
- Резьба присоединения:  G1/2;  M20x1.5; 1/2 NPT;  G1/4; М12х1,5; 1/4 NPT; G3/4.  Другие соединения по запросу.
- Конструкция присоединения: жестко на штоке (стандарт), наружная резьба; гладкий шток, без резьбы; вращающаяся на штоке, гайка с наружной резьбой; накидная гайка, внутренняя резьба; подвижное на штоке, наружная резьба.
- Защитная гильза: поставляется отдельно по запросу. (Смотрите описания - гильзы)
- Стандартные диапазоны измерения температуры: -50…+50; -50…+100; -40…+40; -40…+60;
-30…+50; -20…+40; -20…+60; 0…+60;  0…+80;  0…+100; 0…+120; 0…+150; 0…+160; 0…+200; 0…+250;
0…+300; 0…+350; 0…+400; 0…+500; 0…+600 °C. Возможно изготовление других диапазонов. Например: -50…+100 °C.
- Погрешность:  80; 100; 150 – 1; 1.5 %;
                                       63 – 1.5; 2.5 %.
- Дополнительные опции: заполнение корпуса и штока силиконовым маслом;
внешняя дополнительная корректировка нуля; ударопрочное или безопасное стекло; дополнительные отметки на шкале;  шкала в °F;  двойная шкала °С/ °F.

Габаритные и присоединительные размеры:

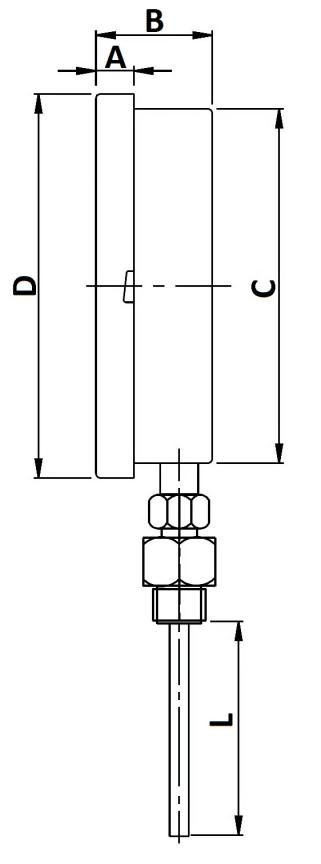

- Радиальное присоединение (Р):



Диаметр

корпуса:

A

B

C

D

L

Вес, гр

63

12.5

46

66.5

77.5

35…1000

200

80

11

46

80

89.5

250

100

12.5

47

100

111

500

125

15

48

119

131

750

150

15

49

149

161

1000

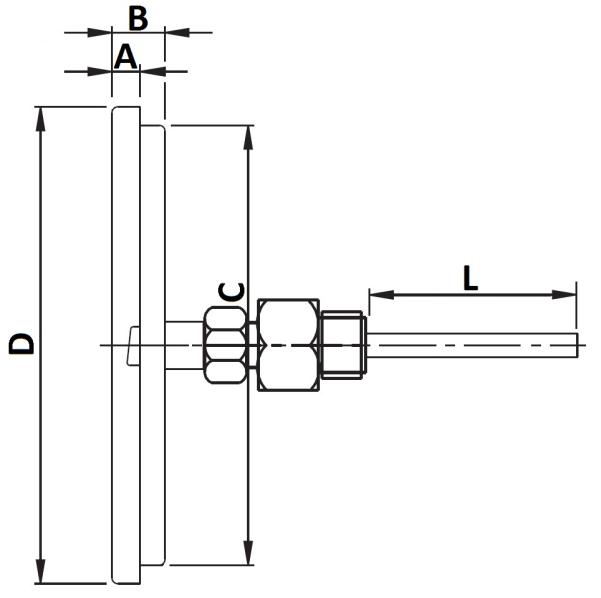

- Осевое присоединение (Т):



Диаметр

корпуса:

A

B

C

D

L

Вес, гр

40

4.5

11

41.5

45.5

35…1000

100

50

6.5

12

51.5

57.5

115

63

9.5

16

60

69.5

150

80

11

16

80

89.5

250

100

9.5

18

100

111

350

`125

10

20

119

131.5

500

150

15

22.5

149

161

750

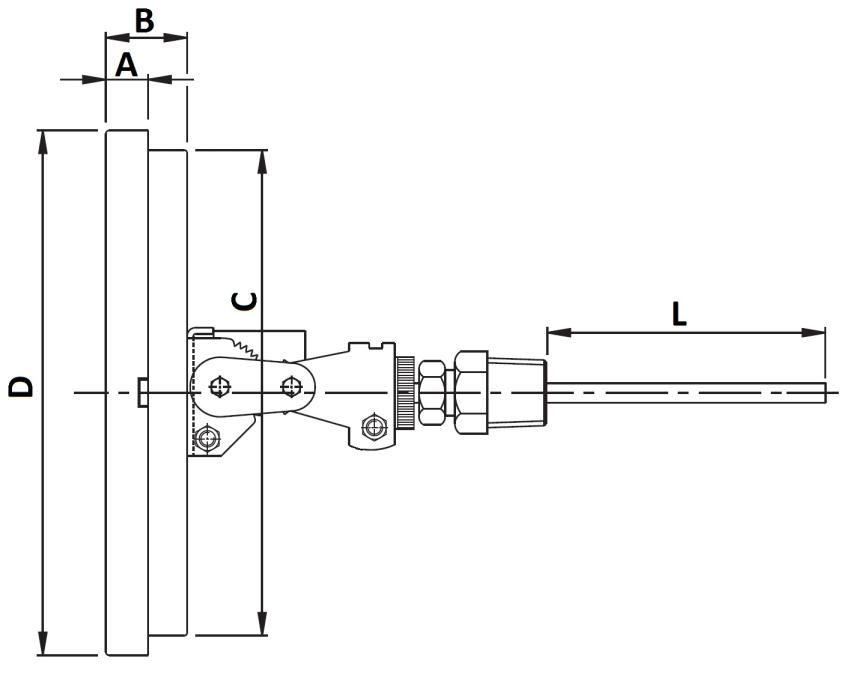

- Поворотно-откидное присоединение (ПО):



Диаметр

корпуса:

A

B

C

D

L

Вес, гр

80

11

17

80

89.5

35…1000

500

100

12.5

19

100

111

750

125

15

23

119

129

900

150

15

23

149

161

1000

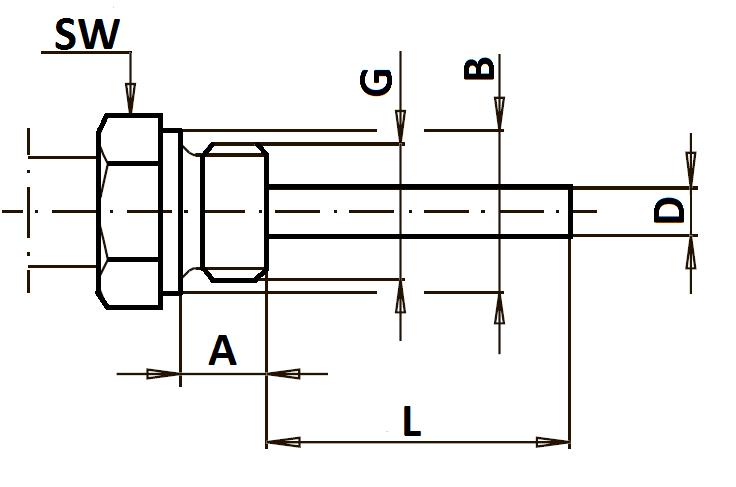

 Присоединения:
- Жестко на штоке (стандарт), наружная резьба


G

A

B

D

SW

L

G1/2; M20x1.5;
1/2 NPT

14

18

6; 6.35;
8; 9.5;
10; 12

27

35…1000

G1/4;
М12х1,5;
1/4 NPT

12

26

6; 6.35;
8; 9.5;
10; 12

22

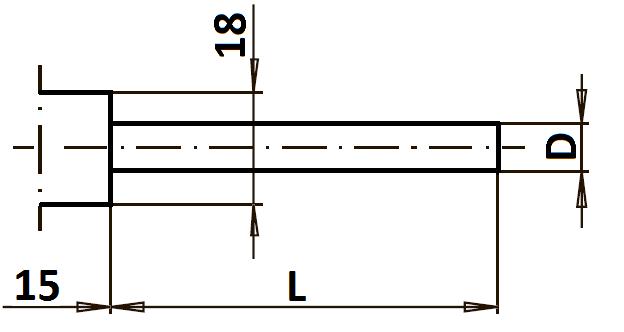

- Гладкий шток, без резьбы (ГШ)



D

L

6; 6.35; 8; 9.5; 10; 12

35…1000

6; 6.35; 8; 9.5; 10; 12

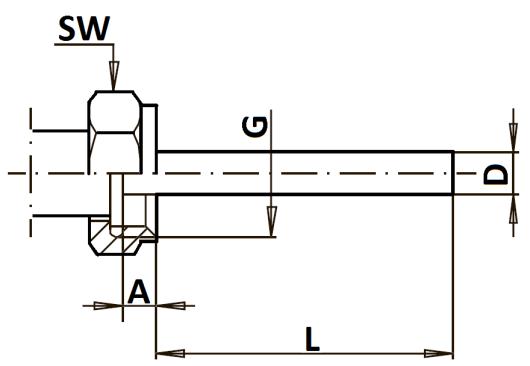

- Вращающаяся на штоке, гайка с наружной резьбой (ВШ)





G

A

D

SW

L

G1/2; M20x1.5;
1/2 NPT

20

6; 6.35;
8; 9.5;
10; 12

27

35…1000

G1/4;
М12х1,5;
1/4 NPT

12

6; 6.35;
8; 9.5;
10; 12

22



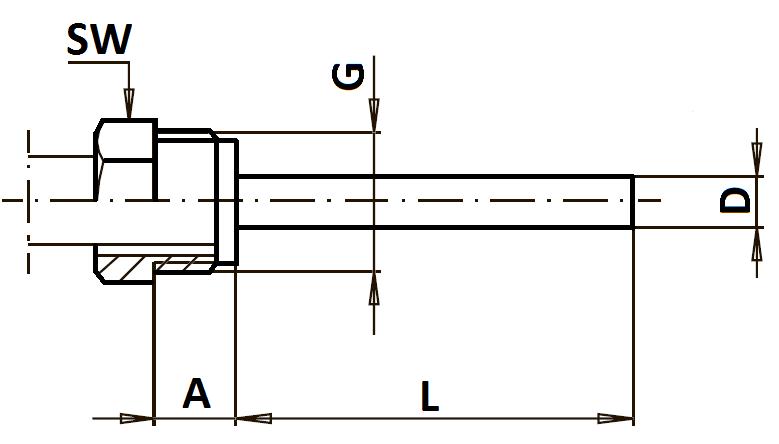

- Накидная гайка, внутренняя резьба (НГ)



G

A

D

SW

L

G1/2; M20x1.5

8.5

6; 6.35;
8; 9.5;
10; 12

27

35…1000

G3/4



10.5

6; 6.35;
8; 9.5;
10; 12

32



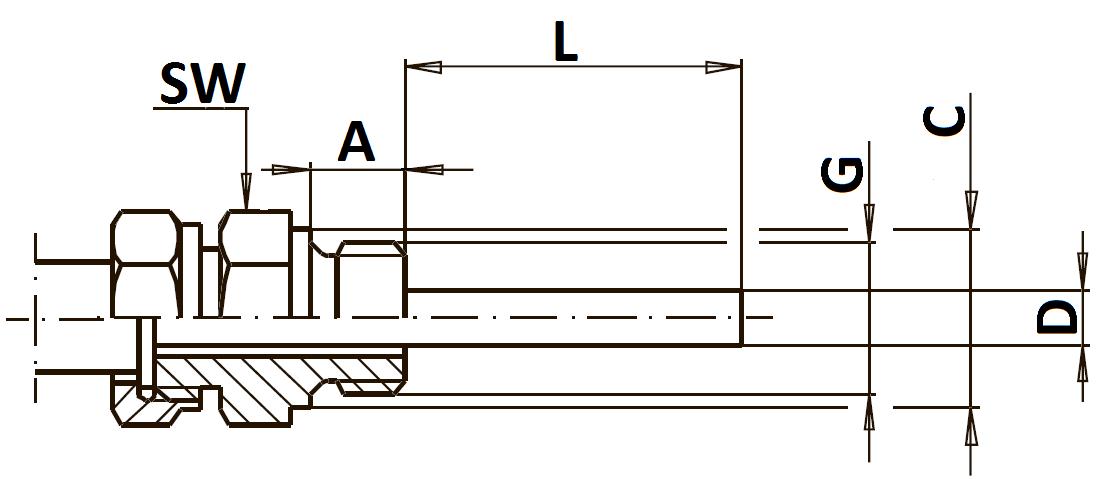

 - Подвижное на штоке, наружная резьба (ПШ)



G

A

C

D

SW

L

G1/2; M20x1.5;
1/2 NPT

14

26

6; 6.35;
8; 9.5;
10; 12

27

35…1000

G3/4

16

32

6; 6.35;
8; 9.5;
10; 12

32

Пример оформления заказа:

Тип прибора, марка: ТБ.
Диаметр корпуса: 40; 50; 63; 80; 100; 125; 150.
Кольцо: байонетное - стандарт, в коде заказе не указывается;
                завальцованное - ЗК.
Тип присоединения:  - радиальное:  Р;
                                         - осевое (тыльное):  Т;
                                         - поворотно-откидное: ПО.
Длина погружной части: 35…1000 мм.
Диаметр штока:  8 мм – стандарт, в коде заказе не указывается;
                                 6; 6.35; 9.5; 10; 12 мм – заказ.
Диапазоны измерения температуры: -50…+50; -50…+100; -40…+40; -40…+60;
-30…+50; -20…+40; -20…+60; 0…+60;  0…+80;  0…+100; 0…+120; 0…+150; 0…+160; 0…+200; 0…+250;
0…+300; 0…+350; 0…+400; 0…+500; 0…+600 °C.
Конструкция присоединения: жестко на штоке, наружная резьба - стандарт, в коде заказе не указывается;  гладкий шток, без резьбы: ГШ; вращающаяся на штоке гайка, наружная резьба: ВШ; накидная гайка, внутренняя резьба: НГ;  подвижное на штоке, наружная резьба: ПШ.
Резьба присоединения: G1/2;  M20x1.5; 1/2 NPT; G1/4; М12х1,5; 1/4 NPT; G3/4.
Погрешность:  1 по EN 13190; 1.5 %; 2.5 %.
Дополнительные опции (прописываются в письменной форме): заполнение корпуса и штока силиконовым маслом; внешняя дополнительная корректировка нуля; ударопрочное или безопасное стекло; дополнительные отметки на шкале;  шкала в °F;  двойная шкала °С/ °F.

Примеры:

ТБ 100Р/100 (0…+120 С) G1/2 (нар), 1.5
ТБ 150Т/120х12 (0…+160 С) ВШ, G1/2 (нар), 1 по EN 13190
ТБ 63Т/80 (0…+200 С) G1/2, 2.5, заполнение корпуса и штока силиконовым маслом
ТБ 80Т/100х6.35 (-40…+60 С) НГ, G1/2(вну), 1.5
ТБ 40Т/50 (0…+600 С) М12х1,5 (нар), 2.5
ТБ 100ЗК/300 (-40…+60 С) G1/2 (нар), 1.5


Сделать заказ и запросить дополнительную информацию по ТБ Вы можете здесь.
