Реле давления Тип РД-М

ОБЩИЕ СВЕДЕНИЯ:

Чувствительный элемент – мембранного типа. Высокое давление, долговечность, компактные размеры - это не полный список преимуществ. Они имеют специальную конструкцию, которая исключает возможность образования утечек, основным не достатком поршневых реле. Точки срабатывания (диапазон) являются настраиваемыми, полный диапазон данной серии, включая все модификации: 0.35…420 бар

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

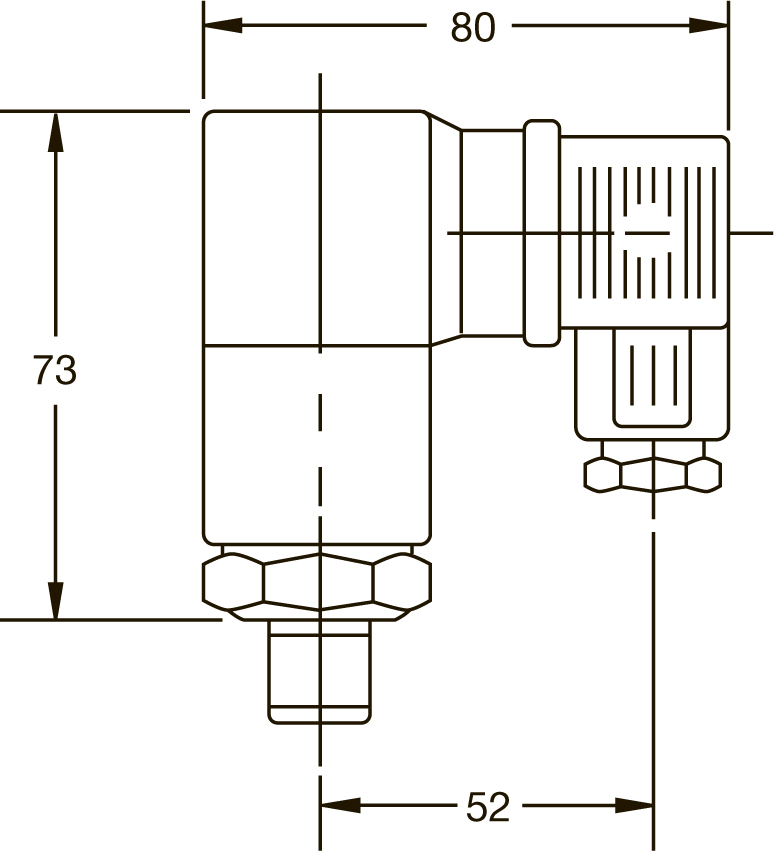

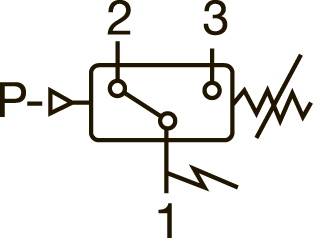

  Контактная группа:
Микропереключатель SPDT
Клеммы 1-3: контакты замыкаются при повышении давления
Клеммы 1-2: контакты размыкаются при повышении давления


Температура окр. среды: -25…+80?
Степень защиты: IP65
Электрические характеристики: AC 220V 3A 500W
Погрешность на воспроизводимость: ?2%
Температура изм. среды: 0…80?
Вибрация: 40m/s2
Долговечность: 1?105
Вес: 0.23 кг
Резьба присоединения: G ? (нар)


Дифференциал (гистерезис) фиксированный

 Модель  Настраиваемый
Диапазон
бар
Дифференциал
бар
Макс. Давление
  бар
Материал чувствительно элемента
 2  3,5…1,7  0.15…0.3  35  нерж. сталь + витон

 5  1…5  0.35…0.7  600
 10  3,5…10  0.7…1.4  600
 50  10…45  2.7…4  600
 120  35…120  8…14  600
 240  70…240  19…30  600
 420  170…420  36…50  600

Инструкцию по монтажу и настройки точек срабатывания:

Используйте винт настройки диапазона для установки верхней или нижней точки срабатывания по шкале для прибора с фиксированным дифференциалом (гистерезисом). Значение дифференциала (гистерезиса) является фиксированным и заданным (не настраиваемым) и это значение приведено в таблице.
При повороте регулировочного винта настройки диапазона против часовой стрелки, мы перемещаем обе точки срабатывания вверх. Для того чтобы точно установить значения точек срабатывания необходимо использовать манометр. Можно производить настройку реле давления не останавливая  работу производственной линии. Винт настройки диапазона имеет фиксатор (его нужно открутить, для настройки диапазона); винт можно опломбировать, чтобы избежать не предвиденной настройки приборов. Точки срабатывания реле давления должны быть во 2/3 шкалы. Не превышайте заданные технические параметры прибора. Резьба на электрическом разъеме: М18х1,5. Возможна установка на улице. Если температура измеряемой среды (пример пар) выше заданной технической характеристике, используйте охладитель.



Пример оформления заказа:

- Тип прибора, марка: РД-М.
- Модель: 2; 5; 10; 50; 120; 240; 420.
- Диапазон измерения: 3,5…1,7; 1…5; 3,5…10; 10…45; 35…120; 70…240; 170…420 бар (х0,1 МПа).
- Электрическое присоединение: DIN разъем – стандарт, в коде заказа не указываем.
- Резьба присоединения: G1/4 (нар). Возможны другие резьбовые соединения.

Примеры:
РД-М-2 (3,5…1,7 бар) G1/4 (нар)
РД-М-10 (3,5…10 бар) G1/4 (нар)
РД-М-50 (10…45 бар) G1/2 (нар)
РД-М-420 (170…420 бар) G1/4 (нар)


Сделать заказ и запросить дополнительную информацию по РД-М Вы можете здесь.
