РДД-2-X


Продукция > Измерения давления > РДД-2-X

Реле давления РДД-2-X (аналог ДЕМ202)

Отличительные особенности:
-    Компактный дизайн
-    Экономическое исполнение
-    Высокая надёжность
-    Возможно использование с различными марками хладагентов. Пример: R12, R22, R134 и т.п.
-    Специальное исполнение для аммиака.
-    Повышенная степень защиты IP 54 под заказ.

Общие сведения:

Реле давления РДД-2-X  предназначено для контроля и регулирования перепада давления  жидких или газообразных сред не агрессивных к сплавам имеющих контакт с измеряемой средой. Исполнение прибора позволяет использовать его напрямую при управлении насосами или другими исполнительными механизмами без  дополнительных устройств. Широкое применение данная модель получила в системах кондиционирования, холодильных установках, бойлерных, котельных, тепловых пунктах, системах пожаротушения и компрессорных.

Области применения:

- Теплоснабжение
- Водоснабжение
- Вентиляция
- Кондиционирование

Технические параметры:

- Диапазон измерения перепада давления,  значение дифференциала и максимальное давление:

 Модель:  Диапазон (бар):  Дифференциал (бар):  Макс. давление (бар):
 1R  0,2…1,5  0,3  16,5
 2R  0,2…2,5  0,3  16,5
 4R  0,2…4  0,5  33
 6R  0,5…6  0,5  33

- Погрешность на воспроизводимость: ± 2%.
- Контакты: однополюсный перекидной контакт SPDT.
- Электрические характеристики: 10A 250 VAC / 10 A 24 VDC.
- Температура измеряемой среды:  макс.  + 110 С.
- Температура окружающей среды: макс.  + 70 С.
- Корпус: пластик (синий цвет), оцинкованная сталь.
- Степень защиты корпуса: IP 42- стандарт, IP54 – DIN исполнение.
- Материал сильфона и резьбы: медный сплав (стандарт), нержавеющая сталь (заказ).
-  Резьба присоединения к процессу: G 1/4 (нар).  Возможны другие резьбовые соединения.
-  Возможный способ присоединения: с помощью накидной гайки (в комплекте)  и капиллярной линии диаметром до 8 мм.
- Монтаж: снизу/панельный.

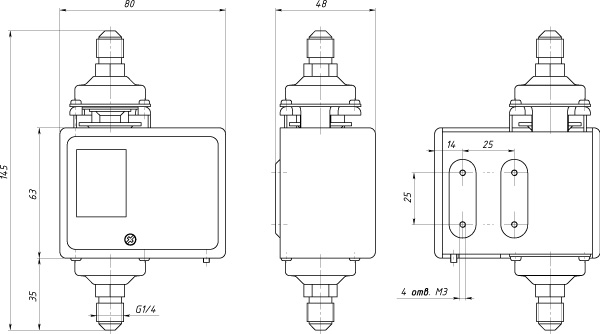

Габаритные и присоединительные размеры:

Стандартное исполнение:

рис.1

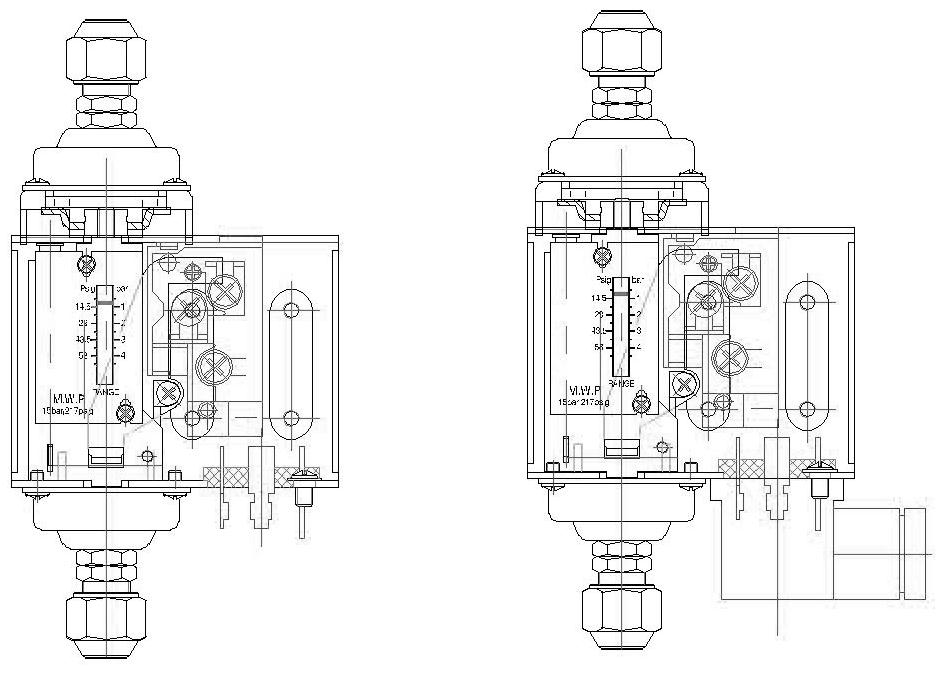

DIN исполнение:
рис.2

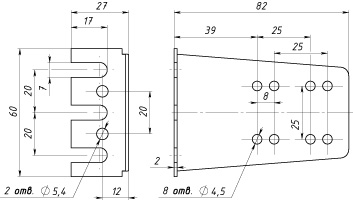

Монтажная скоба:

Рис.3



Электрическая схема подключения:



Микропереключатель SPDT:
Клеммы 1-3: контакты замыкаются при повышении
давления
Клеммы 1-5: контакты размыкаются при повышении
давления


Пример оформления заказа:

- Тип прибора, марка:  РДД-2-Х.
- Модель: 1R; 2R; 4R; 6R.
- Диапазон измерения:  0,2…1,5; 0,2…2,5; 0,2…4; 0,5…6 бар.
- Электрическое присоединение: стандартное исполнение – в коде заказа не указывается, DIN электрический разъем – DIN.
- Резьба присоединение: G1/4 (нар) – в коде заказа не указывается. Возможны другие резьбовые соединения.
- Материал сильфона, резьбы:  медный сплав – в коде заказа не указывается, нержавеющая сталь – НС.

Примеры:
-    РДД-2-Х 6R (0,5…6 Бар)
-    РДД-2-Х 1R (0,2…1,5 Бар) - DIN
-    РД-2-Х 4R (0,2…4 Бар)
-    РД-2-Х 2R (0,2…2.5 Бар) - НС


Сделать заказ и запросить дополнительную информацию по РДД-2-X Вы можете здесь.
