Датчик перепада давления Корунд-ДДН

Малогабаритные датчики  перепада давления (малогабаритные измерительные преобразователи дифференциального давления) КОРУНД-ДДН предназначены для непрерывного преобразования текущего значения измеряемого перепада давлений нейтральных или агрессивных жидких и газообразных сред в унифицированный сигнал постоянного тока.
Датчики дифференциального давления КОРУНД-ДДН сертифицированы Госстандартом России и внесены в реестр средств измерения под № 14446-00.

Области применения датчиков перепада давления КОРУНД-ДДН:

  • системы автоматического контроля;
  • системы регулирования и управления технологическими процессами;
  • системы учета ресурсов.

Отрасли применения датчиков перепада  давления КОРУНД-ДДН:

  • нефтяная промышленность;
  • газовая промышленность;
  • химическая промышленность;
  • жилищно-коммунальное хозяйство;
  • энергетика и др.

Датчики перепада давления КОРУНД-ДДН работают со вторичной аппаратурой, имеющей унифицированный входной токовый сигнал.
Датчикои перепада давления КОРУНД-ДДН подвергаются длительной тренировке «термоударами», что  обеспечивает исключительную стабильность параметров датчиков давления.
Межповерочный интервал — 2 года.

Датчики давления Корунд. Датчик перепада давления Корунд-ДДН. Измерительный преобразователь давления Корунд-ДДН. Общий вид

Внимание:  Значок "+" на корпусе датчика
перепада давления Корунд-ДДН
обозначает местоположение
плюсовой камеры.

Схемотехнические решения, заложенные в разработку датчиков дифференциального давления Корунд-ДДН, а также использование элементной базы фирмы ANALOG DEVICES INC. обеспечивают высокую надежность датчиков перепада давления КОРУНД-ДДН в сложных условиях эксплуатации.
Датчики перепада давления КОРУНД-ДДН относятся  к  ремонтопригодным изделиям. Они не содержат уникальных микросборок и элементов. Ремонт датчиков перепада давления КОРУНД-ДДН может быть произведен в условиях цеха КИПиА.

Технические характеристики датчиков перепада давления (измерительных преобразователей дифференциального давления)  КОРУНД-ДДН


Верхний предел измерения:

6,0 кПа - 4,0 МПа

Выходной сигнал

0-5 мА;    5-0 мА
0-20 мА;   20-0 мА
4-20 мА;   20-4 мА
0-5 В;       5-0 В
0-10 В;    10-0 В

Основная погрешность, %

±0,25;
±0,5;
±1,0

Температурная погрешность в диапазоне компенсации, %, не более

±0,75;
 ±1,50;

Давление перегрузки

в плюсовой камере – трехкратное,
в минусовой камере – двухкратное.

Диапазон допустимых температур измеряемой среды,°С:

-40...+125

Напряжение питания, В

12...36

Материал:
корпуса
штуцера
мембраны


12Х18Н10Т
12Х18Н10Т
316L

Электрическое подключение

Коннектор

Масса, кг

0,345

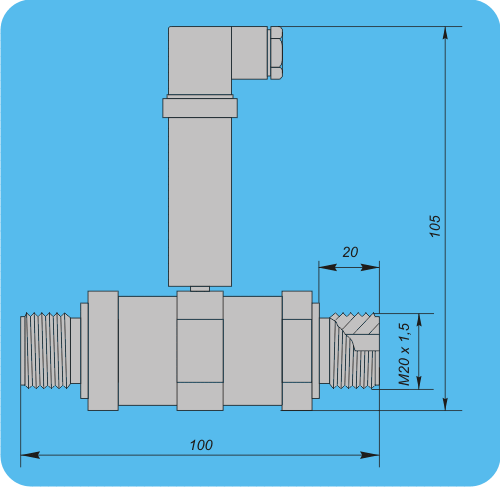

Габаритные и присоединительные размеры датчика перепада давления КОРУНД-ДДН

Датчики давления Корунд. Измерительные преобразователи давления Корунд. Датчики перепада давления Корунд-ДДН. Измерительные преобразователи давления Корунд-ДДН


Сделать заказ и запросить дополнительную информацию по Корунд-ДДН Вы можете здесь.
