Датчик абсолютного давления Корунд-ДА-001

Абсолютное давление - это сумма избыточного и атмосферного давлений, то есть давление в сосуде плюс давление атмосферы (окружающей среды).
Абсолютное давление отсчитывают от нуля (полного вакуума).
Датчики абсолютного давления Корунд-ДА-001 выполняются в корпусах из нержавеющей стали и имеют минимальное количество разъёмных соединений. Это обеспечивает высокую герметичность, пылезащищённость и защиту от коррозии.
Датчики абсолютного давления КОРУНД-ДА-001М с погрешностью ±0,15% - ±0,25% изготовлены с микропроцессорной компенсацией погрешности в диапазоне рабочих температур от -40°С до +80°С.

Область применения датчиков абсолютного давления Корунд-ДА-001:

  • системы автоматического контроля;
  • системы регулирования и управления технологическими процессами;
  • системы учета ресурсов.

Отрасли применения датчиков абсолютного давления Корунд-ДА-001:

  • нефтяная промышленность;
  • химическая промышленность;
  • энергетика
  • жилищно-коммунальное хозяйство;
  • пищевая промышленность;
  • другие отрасли.

Все настроечные характеристики датчика абсолютного давления Корунд-ДА-001  фиксируются в энергонезависимой памяти, тем не менее имеются устройства подстройки в узких пределах начала и конца шкалы прибора.
Датчик давления абсолютного Корунд-ДА-001 после успешных испытаний сертифицирован Федеральным агентством по техническому регулированию и метрологии России, внесен в реестр средств измерений под № 14446-09 и допущен к применению на территории Российской Федерации.

Датчик - измерительный преобразователь абсолютного давления Корунд-ДДА. Внешний вид

 Технические характеристики датчиков  абсолютного давления КОРУНД-ДА-001 и КОРУНД-ДА-001М
             КОРУНД-ДА-001   КОРУНД-ДА-001М
датчик
абсолютного
давления с
цифровой
обработкой
сигнала)
Верхний предел измерений:
  • абсолютное давление
  40 кПа - 16 МПа   40 кПа - 16 МПа
Допустимое рабочее перегрузочное давление                                 2,5 Pном 2,5 Pном
Выходной сигнал, мА 0-5 мА;    5-0 мА
0-20 мА;   20-0 мА
4-20 мА;   20-4 мА
0-5 В;   5-0 В
0-10 В;   10-0 В
0-5 мА;    5-0 мА
0-20 мА;   20-0 мА
4-20 мА;   20-4 мА
0-5 В;   5-0 В
0-10 В;   10-0 В
Основная погрешность, % ±0,25;
±0,5;
±1,0
±0,15;
±0,25
Температурная погрешность в диапазоне компенсации, %, не более  ±0,2;
±0,4;
±0,5
 ±0,15;
±0,25
Напряжение питания, В 12-36 9-36
Сопротивление нагрузки, кОм, не более:
  • выходной сигнал 0-5 мА
  • выходной сигнал 4-20 мА, 0-20 мА
2 1,2 2 1,2
Присоединение к магистрали давления М24х1,5
М20х1,5
М12х1,5
М12х1
М10х1
 G1/2''
 G1/4''
K1/2''
 K1/4''
   другие варианты
М24х1,5
М20х1,5
М12х1,5
М12х1
М10х1
 G1/2''
 G1/4''
K1/2''
 K1/4''
   другие варианты
Степень защиты от воды и пыли IP65 IP65
Материал
  • корпуса
  • штуцера
  • мембраны
  12Х18Н10Т 12Х18Н10Т 316L   12Х18Н10Т 12Х18Н10Т 316L

Электрическое подключение

Коннектор

Коннектор

Масса, г

115

115

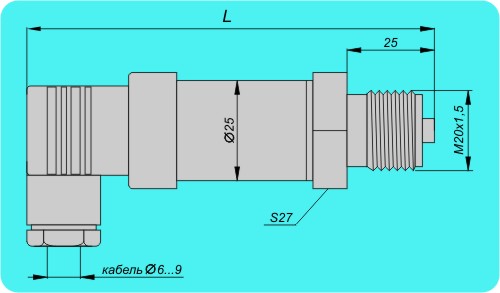

Габаритно-присоединительные размеры датчика абсолютного давления
(измерительного преобразователя абсолютного давления) Корунд-ДА-001

Датчик абсолютного давления Корунд-ДИ-001, Габаритно-присоединительные размеры

L = 110 для КОРУНД-ДДА-001М (основная погрешность 0,15%; 0,25%) и датчиков с диапазоном измерения до 1,0 МПа, мм
L = 97 для всех остальных моделей, мм
