Датчик абсолютного давления Корунд-ДД-А

Абсолютное давление - это сумма избыточного и атмосферного давлений, то есть давление в сосуде плюс давление атмосферы (окружающей среды).
Абсолютное давление отсчитывают от нуля (полного вакуума).
Датчики абсолютного давления Корунд-ДД-А имеют минимальное количество разъёмных соединений. Это обеспечивает высокую герметичность, пылезащищённость и защиту от коррозии.
Датчики давления с погрешностью ±0,15% - ±0,25% изготовлены с микропроцессорной компенсацией погрешности во всём диапазоне рабочих температур от -40°С до +80°С.
Конструктивные особенности датчиков абсолютного давления Корунд-ДД-А позволяют измерять низкие уровни абсолютного давления (от 2,5 кПа).

Область применения датчиков абсолютного давления Корунд-ДД-А:

  • системы автоматического контроля;
  • системы регулирования и управления технологическими процессами;
  • системы учета ресурсов.

Отрасли применения датчиков абсолютного давления Корунд-ДД-А:

  • нефтяная промышленность;
  • химическая промышленность;
  • энергетика
  • жилищно-коммунальное хозяйство;
  • пищевая промышленность;
  • другие отрасли.

Все настроечные характеристики датчика абсолютного давления Корунд-ДД-А  фиксируются в энергонезависимой памяти, тем не менее имеются устройства подстройки в узких пределах начала и конца шкалы прибора.
Датчики абсолютного давления Корунд-ДД-А сертифицированы Федеральным агентством по техническому регулированию и метрологии России и внесены в реестр средств измерений под № 14446-09.

Датчик абсолютного давления Корунд-ДД-А. Внешний вид


Датчик абсолютного давления
Корунд-ДД-А.
Внешний вид

Датчик абсолютного давления Корунд-ДД-А в сборе с фланцем, кронштейном, скобой, крепежными элементами


Датчик абсолютного давления
Корунд-ДД-А
в сборе с фланцем,
кронштейном, скобой,
крепежными деталями

 Технические характеристики датчиков  абсолютного давления Корунд-ДД-А



    КОРУНД-ДД-А
Верхний предел измерений:
  • абсолютное давление, кПа
2,5 - 250
Допустимое рабочее перегрузочное давление                                 2,5 Pном
Выходной сигнал, мА 0-5, 0-20, 4-20
Основная погрешность, % ±0,25;
±0,5;
±1,0
Температурная погрешность в диапазоне компенсации,
%, не более
± 0,75
± 1,0
± 1,6
Напряжение питания, В 16-36
Сопротивление нагрузки, кОм, неболее:
  • выходной сигнал 0-5 мА
  • выходной сигнал 4-20 мА, 0-20 мА
2 1,2
Степень защиты от воды и пыли IP65
Материал
  • корпуса
  • штуцера
  • мембраны
  Д16Т  12Х18Н10Т 316L
Электрическое подключение Коннектор
Масса, кг 4,5
7,0

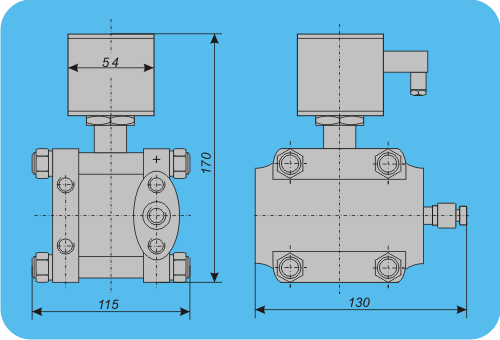

Габаритно-присоединительные размеры датчика абсолютного давления
(измерительного преобразователя абсолютного давления) Корунд-ДД-А

Датчик абсолютного давления Корунд-ДД-А. Габариты


Сделать заказ и запросить дополнительную информацию по Корунд-ДД-А Вы можете здесь.
