Нормирующий шлюз передачи данных Корунд-НШ
|

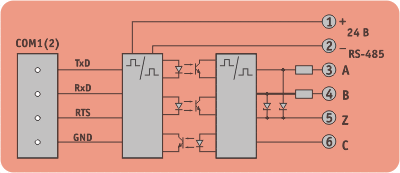

Нормирующий шлюз передачи данных между последовательным портом
компьютера и активным барьером искрозащиты с гальванической развязкой
КОРУНД-М560. Шлюз подключается к последовательному порту компьютера
и обеспечивает гальваническую развязку между ним и барьерами
искрозащиты КОРУНД-М560.
Барьеры соединяются с шлюзом витой парой с экраном. Одновременно к шлюзу
могут быть подключены до 32 барьеров искрозащиты КОРУНД-М560 или других
преобразователей, имеющих интерфейс связи RS485. Для защиты входных
цепей шлюза от возможного появления сетевого напряжения на линиях связи
имеется клемма заземления.
 |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОРМИРУЮЩЕГО ШЛЮЗА ПЕРЕДАЧТ ДАННЫХКОРУНД-НШ
| Напряжение питания постоянного тока, В | 24±0.48 |
| Входной интерфейс (со стороны компьютера) | RS232C |
| Выходной интерфейс (состороны линии связи) | RS485 |
| Максимальная скорость передачи информации, Кбит/c | 115.2 |
| Нестабильность выходного напряжения, %, не более | 2 |
| Напряжение пробоя изоляции между входными и выходными цепями, В, не менее | 1500 |
| Минимальное значение согласующего резистора, Ом | 27 |
| Ток потребления при Rсогл > 100 кОм, мА, не более | 50 |
| Ток потребления, мА при Rсогл =54 Ом, не более | 100 |
| Диапазон рабочих температур,°С | 0....+60 |
| Габаритные размеры, мм | 45х75х110 |
| Масса, г, не более | 100 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ-3 |
| Степень защиты по ГОСТ 14254 | IP 30 |
