Датчик утечки Корунд-МДУ
|

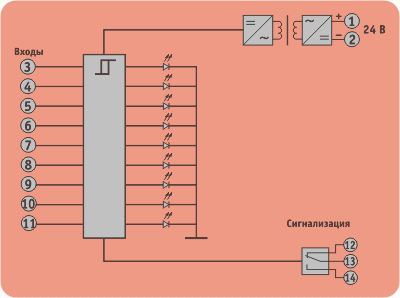

Датчик утечки для выявления нарушений изоляции между шиной заземления и искробезопасными цепями барьеров искрозащиты КОРУНД-М5ХХ. К датчику может быть подключено одновременно 8 барьеров. Входы датчика утечки соединяются с отрицательным входом каждого барьера. Отдельный вход датчика утечки соединяется с шиной заземления. Опрос искробезопасных цепей барьеров происходит в циклическом режиме: опрос каждого входа длится 10 мксек через 200 мсек. В случае обнаружения утечки (сопротивление между искробезопасной цепью и заземлением менее 50 кОм) на передней панели датчика загорается индикатор, соответствующий номеру неисправной цепи и переключаются контакты реле для включения сигнализатора. Цепи датчика утечки изолированы от цепей питания благодаря наличию преобразователя напряжения постоянного и оптронному разделению сигнальных цепей. Схема подключения датчика утечки Корунд-МДУ
 |
|
| Напряжение питания постоянного тока, В | 24±0.48 |
| Количество входов | 8 |
| Входное сопротивление относительно шины заземления в период опроса канала, кОм, не менее | 30 |
| Входное сопротивление относительно шины заземления между опросами, кОм, не менее | 10000 |
| Длительность периода опроса, мксек, не более | 30 |
| Длительность цикла, мсек | 200 |
| Напряжение пробоя изоляции между входными и выходными цепями, В, не менее | 1500 |
| Ток потребления, мА, не более | 30 |
| Максимальный коммутируемый ток реле, А | 8 |
| Диапазон рабочих температур,°С | 0....+60 |

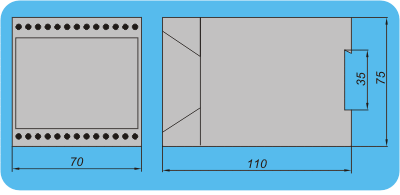

| Габаритные размеры, мм | 70х75х110 |
| Масса, г, не более | 100 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ-3 |
| Степень защиты по ГОСТ 14254 | IP 30 |
Сделать заказ и запросить дополнительную информацию по Корунд-МДУ Вы можете здесь.
