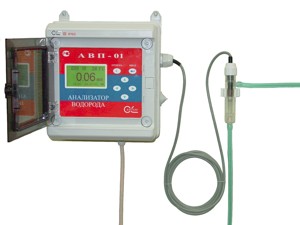

Стационарный водородомер АВП-01Г

Портативный водородомер АВП-01Г

Газоанализатор АВП-01Г предназначен для непрерывного определения концентрации и/или парциального давления водорода в газовых средах.

Газоанализатор АВП-01Г применяется в тепловой и атомной энергетике, в химической, нефтеперерабатывающей и автомобильной промышленности, на предприятиях военно-промышленного комплекса. В тепловой и атомной энергетике АВП-01Г применяется для определения «утечек» водорода в электролизных, в системах охлаждения генераторов, в емкостях с жидкими ядерными отходами, а также для мониторинга состава воздуха промышленной зоны с целью обеспечения пожаровзрывобезопасных условий производства.

Анализатор АВП-01Г применяется в химической и нефтеперерабатывающей промышленности для производственного контроля концентрации водорода в химико-технологических процессах синтеза органических и неорганических соединений, крекинга нефти, производства аммиака, полиэтилена и т.д.



Многофункциональность анализатора, сенсора. Возможность применения в различных областях.

Параметры сенсора выбраны из условия обеспечения требуемых функциональных свойств и метрологических характеристик.

Параметры сенсора обеспечивают его работу в режиме измерения парциального давления водорода.

Параметры сенсора обеспечивают его работу в режиме измерения концентрации растворенного водорода.

Неразрушающий контроль. Влияние сенсора на анализируемую среду не приводит к изменению ее физико-химических свойств и измеряемых параметров.

Представительность пробы.

Высокая селективность к определяемому компоненту.

Независимость сигнала сенсора от скорости потока. Задача решена на уровне сенсора, поэтому не требуется примененять стабилизаторы расхода.

Автоматическая Температурная Компенсация. Возможность измерения температуры пробы.

Коррекция барометрического давления или высоты над уровнем моря.

Долговечность сенсора.

Методическое и метрологическое обеспечение измерений.

Комплект поставки
  • Измерительное устройство АВП-01
  • Амперометрический сенсор
  • Измерительная камера
  • Держатель камеры выносной
  • Флакон с электролитом
  • Набор переходников
  • Комплект монтажных петель
  • ЗИП
  • Кольцо резиновое на колпачок
  • Кольцо резиновое на сенсор
  • Паспорт, руководство по эксплуатации
  • Транспортная тара


  • Анализатор АВП-01Г обеспечивает:
  • Измерение концентрации, парциального давления водорода и температуры в жидких и газообразных средах;
  • Автокалибровку по одной точке (для измерений в газах и жидкостях) - по поверочной газовой смеси (ПГС);
  • Спецкалибровку по поверочной газовой смеси (ПГС) по оригинальной методике;
  • Возможность проверки и калибровки нулевой точки по воздуху (стабильность нулевой точки гарантируется);
  • Автоматическая система синфазной температурной компенсации на свойства мембраны и анализируемой жидкости;
  • Коррекцию барометрического давления и солености;
  • Коррекцию систематической погрешности «жидкость-газ»;
  • Автоматическую сигнализацию превышения пороговых уровней регулирования водорода и допустимых температур пробы;
  • Удобный интерфейс;
  • Возможность выбора удобной для оператора единицы измерения;
  • Подсветку графического дисплея и клавиатуры, комфортность работы в затемненных условиях;
  • Дискретную запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
  • Возможность автоматического управления химико-технологическими процессами с помощью «сухих контактов»;
  • Передачу информации с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485 ModBus;
  • Программное обеспечение для приема сигналов по интерфейсу RS-232 на персональном компьютере и обработки информации;
  • Дистанционную передачу сигналов с помощью стандартного токового выхода с гальванической развязкой и диапазонами 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
  • Возможность настройки шкалы самописца на требуемый диапазон измерения и задания коэффициента масштабирования при аварийном зашкаливании самописца. Коэффициенты масштабирования: x2, x5, x10, x20;
  • Самодиагностику;
  • Простой и удобный монтаж;
  • Герметичность корпуса со степенью защиты IP-65;
  • Надёжность и простоту в обслуживании и эксплуатации;


  • Технические характеристики анализатора АВП-01Г

    Диапазон измерений:
    - процентного содержания водорода в газах, об.%
    - парциального давления водорода, мм.рт.ст
    - парциального давления водорода, кПа
    - температуры анализируемой жидкости, oС

    0-100,00
    0-2000,0
    0-200,00
    0-50
    Пределы допускаемой погрешности анализатора:
    при измерении:
    в диапазоне: 0 - 20 об. %
    в диапазоне: 20 - 100 об. %
    в диапазоне: 0 - 20 кПа
    в диапазоне: 20 - 200 кПа
    в диапазоне: 0 - 200 мм.рт.ст.
    в диапазоне: 200 - 2000 мм.рт.ст.
    - температуры, oС


    +(0.1+0.03*А)
    +(0.05*А-0.3)
    +(0.1+0.03*А)
    +(0.05*А-0.3)
    +(1.0+0.03*А)
    +(0.05*А-3.0)
    +0,3
    Время установления 95% показаний при скачкообразном изменении концентрации водорода при 25 oС, с, не более 30
    Время установления рабочего режима после включения, мин, не более 5
    Срок службы амперометрического сенсора Не ограничен
    Потребляемая мощность, В·A, не более 5
    Напряжение питания: 36/220 В, 50 Гц
    Масса анализатора, кг, не более 2

    А - показания анализатора в выбранной единице измерения.

    Основные свойства анализатора.
    Подробнее...

    Многофункциональность анализаторов АВП достигается благодаря широкому ассортименту амперометрических сенсоров, обладающих заданными функциональными свойствами и метрологическими характеристиками.

    Подробнее...

    Универсальность конструктивных решений АС, схемотехнических решений измерительного устройства и программного обеспечения анализатора позволяет стыковать его с любым АС. Это создает неограниченные возможности анализаторам водорода АВП и расширяет круг задач, решаемых при аналитическом контроле водорода в любых отраслях народного хозяйства.

    Подробнее...

    Неразрушающий контроль достигается благодаря использованию АС с мини- и микрокатодами, потребление водорода которыми незначительно.

    Подробнее...

    Независимость сигнала АС от скорости потока анализируемой жидкости оставляет в прошлом стабилизаторы расхода и переливные устройства.

    Селективность сенсора к определяемому компоненту, «как ключ к замку».

    Селективность сенсора к определяемому компоненту, «как ключ к замку».

    Подробнее...

    Синхронность и высокая точность температурной компенсации обеспечили минимизацию систематических погрешностей при калибровке и измерениях.

    Подробнее...

    Долговечность сенсора.

    Подробнее...

    Параметры сенсора обеспечивают его работу в режиме измерения парциального давления водорода.

    Подробнее...

    Параметры сенсора обеспечивают его работу в режиме измерения концентрации растворенного водорода.

    Подробнее...

    Высокие метрологические характеристики достигаются благодаря оптимальным параметрам АС, выбранным исходя из расчетных соотношений, полученных из анализа математических моделей, описывающих поведение АС.

    Представительность пробы (потока).

    Представительность пробы (потока).

    Коррекция барометрического давления или высоты над уровнем моря.


    Сделать заказ и запросить дополнительную информацию по АВП-01Г Вы можете здесь.
